Як свердлити під анкер? Підготовка отвору

Який діаметр свердла під анкер – цим питанням можуть задаватися навіть досвідчені майстри, адже підготовка отвору під нього є вельми відповідальним моментом монтажних робіт. Механічний анкер є різновидом кріплення, що вводиться в отвір і фіксується за допомогою болта. Працювати з ним швидко, просто, тому таке кріплення підходить для багатьох типів конструкцій. Про різновиди такого елемента, сфери застосування та вибір поговоримо далі. Також обговоримо пристрій анкерного болта та свердління отвору під сталевий анкер.

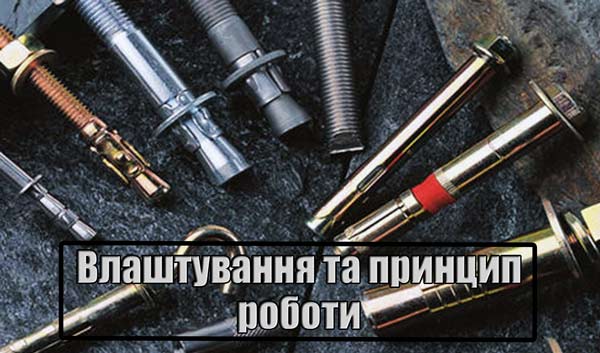

Принцип роботи та влаштування анкерного болта

Анкерний болт є важливим елементом кріплення, який в умовах істотних статичних навантажень забезпечує міцну фіксацію конструкції або обладнання до матеріалу основи. У сферах, де кріплення має бути стійким та довговічним – у будівельній, машинобудівній – роль такого кріплення критично важлива.

У класичному варіанті пристрій анкерного болта представляє систему з кількох елементів і виглядає так:

• шпилька з різьбленням – основна його частина, що вставляється в основу, нижній кінець якої має конусоподібну форму; вона може бути у вигляді різьбової шпильки або болта з головкою;
• розпірна анкерна втулка – потрібна для захоплення основи, фіксації та запобігання висмикуванню болта;
• притискна гайка та шайба – з їх допомогою затягують болт, надійно фіксуючи частини, що з'єднуються; перша – дає можливість відрегулювати силу затягування, друга – розподілити навантаження поверхнею.

Механічні анкери випускають із нержавіючої сталі, латуні, вуглецевої сталі, можуть мати цинкове покриття.

У матеріалі основи висвердлюють отвір потрібного діаметра, очищають настановне гніздо і вставляють до упору кріплення. Коли гайку закручують, анкер функціонує як розпірка: конусний кінець входить у втулку, розкриваючи її, і тим самим створюється міцне зчеплення елемента кріплення з основою. Конструкція надійно закріплюється і не може усунутись або зруйнуватися під дією навантаження. Тобто, розібравшись з пристроєм елемента кріплення, нескладно зрозуміти, як працює анкерний болт.

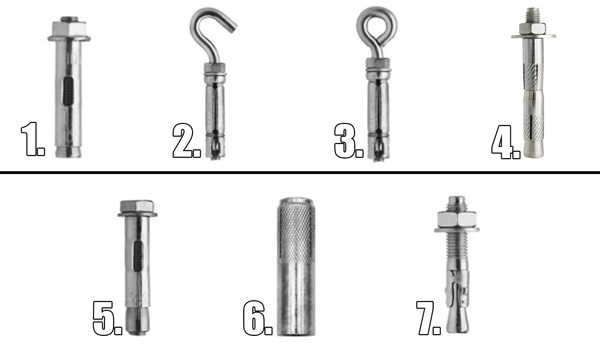

Види

Анкерні болти представлені у різному конструктивному виконанні. Тому є не тільки універсальним елементом кріплення, але й вирішують вузькоспеціалізовані завдання.

Анкери бувають:

• З гайкою. Найпростіший варіант. Його складові – різьбова шпилька з конусоподібним кінцем, втулка розпору, що має поздовжні бічні прорізи, і гайка, необхідна для фіксації анкера. Розмір виробів цього типу варіюється в діапазоні від 6 до 28 мм, довжина може становити 60-300 мм. Його використовують для створення кріплення в матеріалах із щільною структурою.
• З гаком. Від варіанта вище його відрізняє наявність у верхній частині гака замість прямолінійного різьбового кінця. Гайка тут розташована прямо під гаком. І потрібна для розтискання розпірної втулки та її надійної фіксації в основі. Виріб такого типу зручний тим, що предмет, який закріплений на гаку, знімають у будь-який зручний момент. Розбираючись, які є анкерні болти для монтажу освітлювальних приладів, установки на стінах бойлерів та іншої побутової техніки часто приходять до вибору такого анкера.
• З кільцем або півкільцем. Вони у цій конструкції – замість гака. Принцип роботи ідентичний про те, як працюють анкери у разі вище. Кільце використовують для монтажу різних предметів. Цей анкерний болт застосовують для навішування конструкцій до стелі, закріплення тросів, ланцюгів, кабельних трас, будівельних риштувань, виконання різних розтяжок.
• Дворозпірний. Оснащений двома втулками, які розтискаються, коли різьбовий елемент закручують. При цьому гвинт розтискає втулку, вона входить у другу і теж розтискає її. Завдяки цьому площа зчеплення зі стінками отвору збільшується, тому це кріплення вибирають для пористих, порожнистих основ.
• З шестигранною головкою. Його ключовий елемент – звичайний болт, який вставляють в отвір втулки розпірної. Він може мати прорізи під хрестову викрутку у верхній частині та випускається діаметром до 12 мм.
• Забивний. Застосовуючи його, в отвір вставляють лише втулку. І розтискають її, впливаючи її у спеціальним ударним елементом. Після фіксації втулки його вилучають та вкручують болт або шпильку.
• Клинового типу. Через складну конструкцію та високу вартість мало затребувані при будівельних або ремонтних роботах. Гвинт тут впливає на клиновий елемент, який вільно рухається всередині втулки розпірної і максимально розтискає її.

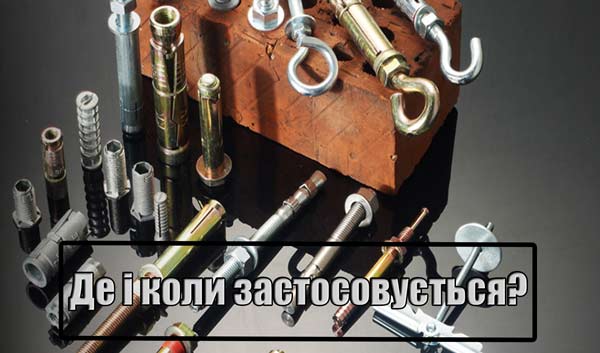

Де і коли застосовується механічний анкер?

В які матеріали можливе встановлення сталевих анкерів – він підходить:

• для робіт по бетону;
• для цегли,
• для повнотілого природного каменю твердих порід

Монтувати анкер між цеглою не рекомендовано – встановлювати його треба чітко в цеглу. Для робіт по газобетону та інших рихлих, порожнистих основ застосовують хімічний анкер.

Оскільки цей елемент кріплення здатний витримувати великі навантаження і забезпечувати високоміцне з'єднання, його використовують:

• у будівельній сфері;
• на промислових та залізничних підприємствах;
• для електротехнічних та телекомунікаційних робіт;
• під час проведення ремонтних та реставраційних робіт.

Механічний анкер використовують для:

• монтаж важких конструкцій – балок, колон, фасадів, віконних рам, сходів, поручнів;
• кріплення сталевих конструкцій, трубопроводів;
• кріплення металоконструкцій до бетону;
• монтаж обладнання зв'язку, встановлення електричних щитів, розподільчих коробок;
• кріплення рейок та підйомних механізмів у залізничних системах;
• кріплення різного обладнання – насосів, генераторів, компресорів;
• монтаж водонагрівальної техніки, кондиціонерів, полиць, освітлювальних приладів.

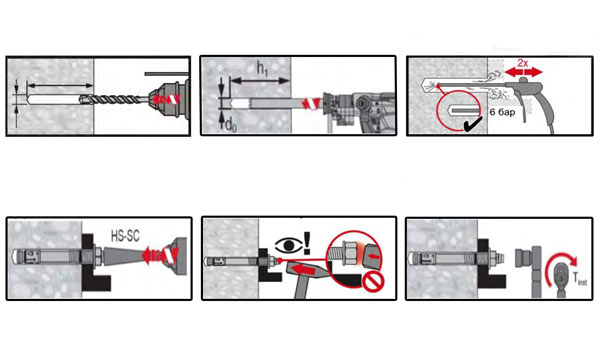

Як підготувати отвір для встановлення? Встановлення

Установка анкерного болта – процес відносно нескладний. Але існують нюанси, від яких безпосередньо залежить надійність та довговічність кріплення.

Для встановлення анкерного болта необхідні:

• анкера для бетону розміри яких, а також конструкція підходять під завдання, що виконується;
• ударний дриль, перфоратор або дриль алмазного свердління;
• молоток невеликого розміру;
• гайковий ріжковий, накидний або розвідний ключ.

Процес встановлення складається з:

• Свердління отвору. Його діаметр має повністю відповідати товщині анкера, а глибина – довжині його посадкової частини. Для підготовки отвору потрібної глибини використовують глибиномір, що є на дрилі, або роблять позначку ізолентою на бурі.
• Очищення отвору. Щоб встановити анкер на всю довжину, не докладаючи багато зусиль, з отвору видаляють пил, частинки матеріалу основи. Виконують це за допомогою балона зі стисненим повітрям, будівельного пилососу, щітки та навіть гумової груші.
• Установки кріплення. Зібраний анкер вводять на глибину, поки його краї не виявляються нарівні з поверхнею основи. Якщо необхідно, легко б'ють молотком по гайці, накрученій на шпильку.
• Фіксація анкерного болта. З максимальним зусиллям затягують гайку – поки її прокручування ключем стає неможливим.

Щоб установка була якісною, треба:

• не ставити кріплення в порожнисту цеглу – там фіксація не буде надійною;
• при монтажі в цеглу зупинитися на анкері діаметром до 8 мм, інакше можна спровокувати руйнування основи;
• дотримуватися відстані між краєм основи та отвором – вона повинна бути в 2,5 рази більша за глибину отвору;
• свердлити можна на 10-20 мм глибше за довжину кріплення;
• вибираючи елемент кріплення, треба пам'ятати про те, скільки витримує анкер.

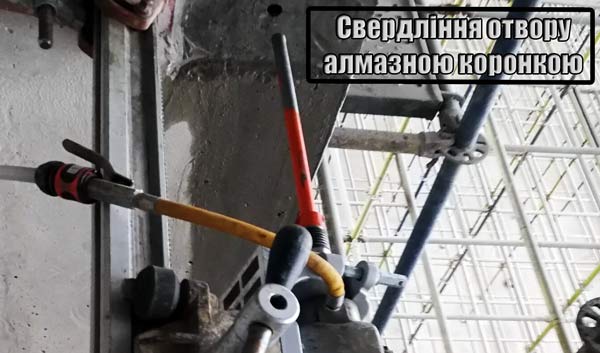

Плюси свердління отвору під сталевий анкер алмазною коронкою

• Точні та обережні отвори. Таке оснащення забезпечує мінімум вібрацій під час роботи, завдяки чому виходять якісні отвори геометрично правильної форми з ідеально гладкими стінками. Це дозволяє якісно встановити анкер, запобігти появі мікротріщин, руйнування основи та знижує ризик ослаблення конструкції.
• Чистота роботи. Буріння алмазною коронкою забезпечує невелику кількість пилу, особливо якщо завдання виконують з водяним охолодженням.
• Висока ефективність. Алмазна коронка сприяє більш швидкому та точному бурінню отворів навіть у дуже твердих підставах.
• Універсальність. Вона підходить для робіт як за звичайним матеріалом, так і армованим.
• Мінімальні температурні навантаження. Виділення малої кількості тепла під час свердління не допускає перегріву інструменту та пошкодження матеріалу основи.

Щоб виконати отвір під металевий анкер, застосовують алмазні коронки діаметром від 10 до 22 мм. Вибір діаметра оснастки визначається розміром шпильки, яку планують встановити. Алмазні коронки виконують завдання точно, чисто, служать довго і забезпечують довговічність дрилі алмазного буріння

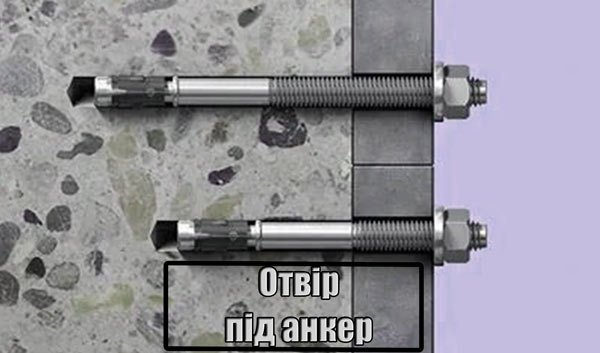

Який отвір потрібен під анкер?

При правильному встановленні кріплення надійно зафіксовано в основі. Якщо ж анкер прокручується у стіні, значить неправильно підібрано діаметр або різновид кріплення, пошкодився матеріал основи.

Щоб не допустити такої ситуації:

• чітко дотримуються інструкції з монтажу;
• використовують інструменти, які підходять для цих робіт;
• переконуються в чистоті отвору, правильності його параметрів;
• перевіряють відповідність анкера передбачуваному навантаженню.

Перед тим, як встановити анкер, отвір очищають. Інакше сміття та частинки матеріалу вплинуть на якість закріплення кріплення і той розташується криво. Через це кріплення послабшає з часом. І виникне падіння предметів, закріплених за його допомогою. Цей аспект дуже важливий, коли йдеться про дороге обладнання. Наприклад, про алмазні установки, стінорізи, які можуть сильно постраждати через падіння. Тому якісно підготовлений отвір – це безпека та довговічність кріплення.

Визначаючись з діаметром отвору під анкер, відштовхуються від стандартів, визначених виробником – у кожного він свій. Тому перед початком робіт уважно вивчають специфікації. Важливо: діаметр отвору повинен точно збігатися з товщиною кріплення, що встановлюється.

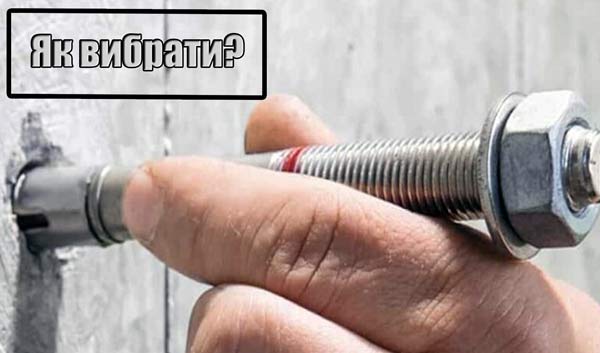

Як вибрати металеві анкери?

Підбір кріплення відбувається з урахуванням:

Матеріали виготовлення. Анкер з нержавіючої сталі максимально стійкий до корозії та підходить для умов високої вологості, для зовнішніх робіт, хімічно агресивного середовища. Оцинкований кріплення та анкера менш стійкий до руйнування, ніж попередній. Виріб з вуглецевої сталі міцний, але не захищений від корозійних процесів - їх вибирають для сухого приміщення, тимчасової конструкції.

Розмірів кріплення. Їх визначає величина передбачуваного навантаження. Чим вона більша (чим масивніший і важчий елемент, що закріплюється), тим товстіший і довший потрібен анкер.

Експлуатаційних умов. Якщо вони передбачають суттєві коливання температур, краще вибрати надійний анкер із нержавіючої сталі. Для встановлення в умовах високої вологості підійде кріплення з нержавіючої сталі, для помірної – оцинковане.

Якості матеріалу та репутації бренду. Виробники, гідні довіри, нерідко виконують додаткові тести виробів на міцність, перевіряють їх на стійкість до корозії та інших навантажень.

Підбиваємо підсумки

Залежно від конструкційних особливостей, металевий анкер відрізняється принципом роботи та має різне призначення. Основа, в яку кріплення монтують, може бути з бетону, каменю, цегляної кладки. Визначаючись з діаметром отвору та тим, на яку глибину свердлити отвір під анкер, уважно вивчають індивідуальну специфікацію під нього. Швидко та ефективно створити якісний отвір можна алмазною коронкою. Важливо ретельно очистити його і чітко дотримуватись етапів монтажу – тоді анкер стане рівно, а кріплення буде надійним та довговічним.

Анкер випускають із різних видів сталі, можуть покривати захисним шаром. Тип матеріалу визначає стійкість виробу до факторів зовнішнього впливу: вологості, температур, хімічного середовища. Вибираючи його, також враховують передбачуване навантаження, якість матеріалу анкера та репутацію бренду.
