Як користуватись хімічним анкером?

Хімічний анкер це матеріал на основі поліефірної смоли (без стиролу), що конкурує із традиційним монтажем. Він підходить для надійної фіксації різних конструкцій, навіть у випадку, коли вони складаються з рихлого будівельного матеріалу.

Нижче обговоримо, якими бувають хімічні анкери, де можуть використовуватись, які переваги мають. Також з'ясуємо нюанси підготовки отворів під даний елемент та його встановлення.

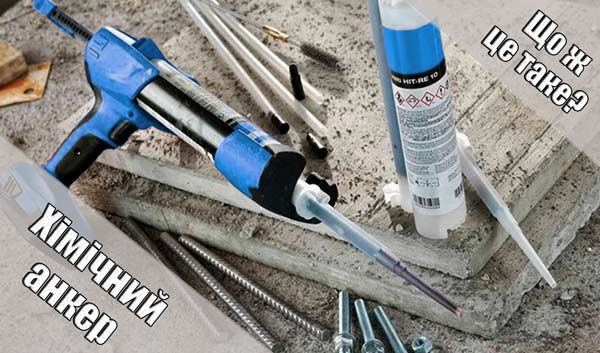

Що таке хімічний анкер?

Цей склад називають також хімічним або рідким дюбелем, інжекційною масою. Його завдання полягає у поєднанні металевого елемента (болта, різьбової шпильки, арматурного стрижня періодичного профілю) з основою. Технологія є відносно новою, але досить популярною через:

• зручності використання;
• створення високоміцного з'єднання;
• і що важливо - сумісності з пористою або пустотілою основою, з якою може не впоратися звичайний металевий анкерний болт.

Якщо потрібно надійно закріпити габаритні, важкі предмети на будівельних конструкціях із порожніх матеріалів, хімічному анкеру навряд чи знайдеться гідна заміна.

Як працює хімічний анкер? В основі свердлять отвір, очищають його, заповнюють масою, що клеїть, поміщають туди кріплення.

Рідка клейова маса, проникаючи у всі пори полімеризується і створює надійне з'єднання металевого елемента з основою. ООскільки клей тут не створює розпираюче навантаження, хімічний анкер застосовують для кріплення елементів в конструкціях з невеликим поперечним перерізом. Про надійність такого кріплення свідчить застосування цього способу роботи при монтажі мостів, балконів та інших габаритних, важких конструкцій.

Зазвичай компанії-виробники не розкривають деталі формули продукту. Але, як правило, він складається з:

• синтетичної смоли, в основі якої є поліуретан, поліестер, акрил, вінілестер;
• затверджувача – його завдання прискорити процес полімеризації;
• наповнювача – це може бути кварцовий пісок, цемент, який надає міцності з'єднанню.

Скільки сохне хімічний анкер, залежить від типу клеючого складу. Цей показник варіюється в діапазоні від кількох годин на добу.

Які бувають хімічні анкери?

Ампульні. Це одно-або двокомпонентний склад, поміщений у скляну капсулу. Під час роботи її поміщають в отвір, вставляють елемент кріплення, що розбиває ампулу. Клейовий склад твердне, а уламки скла виконують функцію додаткового армування з'єднання. Під кожний кріпильний вузол застосують нову капсулу – її підбирають під параметри отвору. Ампульний анкер підходить, якщо основа – щільний матеріал. Він класифікується за температурою використання, тому його підбирають з огляду на кліматичний режим при будівельних роботах. Для встановлення ампульних анкерних систем часто використовуються кріплення та анкери, які забезпечують надійну фіксацію та міцність з'єднання.

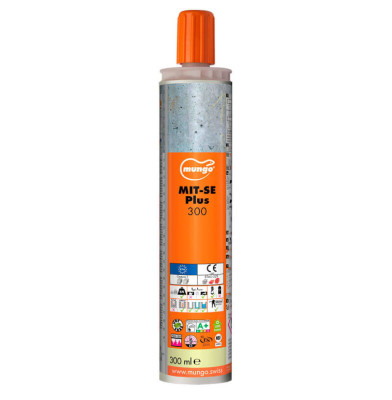

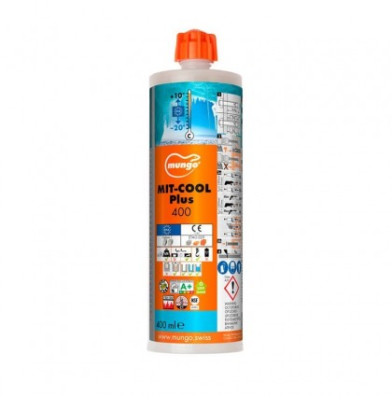

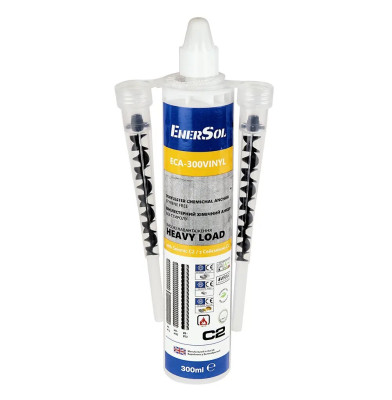

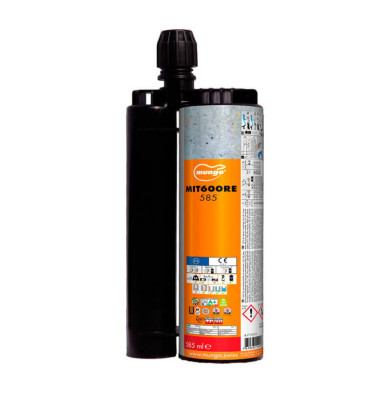

Інжекційні анкери. Це об'ємні картриджі, що мають два відсіки, які поміщені різні склади на основі органічних полімерів. На тубу з матеріалом надягають змішувач, її поміщають у спеціальний пістолет. Такий тип анкерів універсальний і застосовується для роботи як з повнотілою, так і з пустотілою основою. Він підходить:

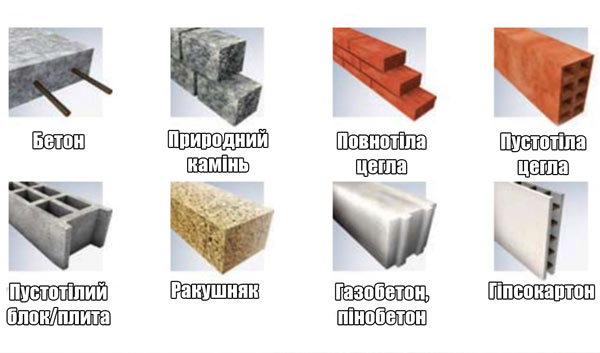

• для газобетону та бетону;
• для пористого бетону та керамзитобетону;
• для поризованої кераміки;
• для пустотілої цегли;
• для вапняку та пісковику.

Якщо монтаж хімічного анкера у матеріал з порожнечами в нього вставляється пластикова гільза або металевий рукав, щоб склад не розтікався і формувався каркас отвору.

Де і коли використовується хімічний анкер?

Його використовують у випадках, коли за допомогою механічного кріплення неможливо забезпечити потрібну міцність. Або якщо існують обмеження щодо способу монтажу.

Зазвичай такий спосіб кріплення використовується при:

• Монтажі у бетон. Для важких конструкцій потрібні міцні кріплення, особливо якщо механічні анкери не можна використовувати.
• Ремонт та відновлення. При реконструкції старих чи пошкоджених конструкцій арматуру та металоконструкції закріплюють хімічним анкером. Він заповнює порожнечі та робить з'єднання міцним.
• Кріплення важких об'єктів у стіни новобудов. Відмінно підходить для сучасних будинків, що мають тонкі стіни, де все погано тримається. Справжній біль сьогодення).
• Установка в складних умовах. Якщо працюють із нестандартними або дуже крихкими основами, виконують завдання під водою.
• Високі навантаження. Яке навантаження витримує хімічний анкер? Його задіють, коли мають бути дуже великі навантаження – при встановленні ліфта, бруківки та інших важких об'єктів.
• Робота в умовах обмеженого простору. Якщо механічний дюбель не можна монтувати через недостатній простір для виконання завдання.
• Кріплення будівельних конструкцій на фасадах. Дозволяє знизити ризик пошкодження фасаду під час встановлення архітектурних або декоративних елементів (вивісок, вікон, панелей).
• Заводські або складські установки. За допомогою хімічного дюбеля на таких локаціях монтують великогабаритні стелажі, важкі полиці, обладнання.
• Монтажі в зоні з агресивним середовищем. Є анкери, стійкі до дії хімікатів, масел, солі, вологи.

Хімічний анкер використовується для різних завдань. Виконуючи будь-яку з них, важливо пам'ятати, скільки сохне рідкий анкер. Інжекційну масу використовують:

• для кріплення та заміни арматури при будівництві мостів, сходів, естакад, опорних колон, перекриттів;
• при вклеюванні випусків робочої арматури в процесі нарощування фундаменту, з'єднання стін, збільшення сходів та колон;
• у домобудуванні при монтажі покрівлі, балконів, альтанок, воріт;
• при встановленні допоміжного обладнання (супутникові тарілки, сантехніка, ліхтарі, перила, балюстради);
• при монтажі обладнання, де є потреба в електричній ізоляції;
• при установці захисних огорож, балконних решіток, навісів, опор для кам'яної кладки, покажчиків, для підкранових шляхів, з'єднань деталей із конструкційної сталі з бетоном.

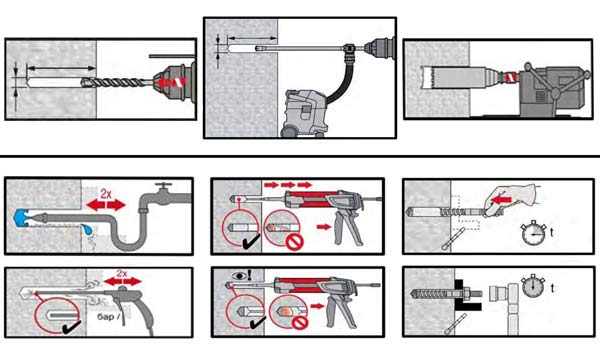

Як підготувати отвір для встановлення? Встановлення

Монтаж з використанням хімічного анкера відбувається у кілька етапів:

• Свердління отвору:
  • ударне свердління – для сухого та вологого бетону, установки в отвори, заповнені водою, крім морської;
  • ударне свердління пустотілим буром – для аналогічної основи і не вимагає очищення;
  • алмазне свердління – виключно для сухого та вологого бетону;
• Очищення отвору стисненим повітрям, у тому числі під водою.
• Введення клейового складу після підготовки. Метод, що використовується, залежить від того, який діаметр свердлити під хімічний анкер.
• Встановлення металевого елемента з дотриманням часу затвердіння; навантаження анкера після полімеризації.

Для встановлення хімічного дюбеля знадобиться:

• дриль алмазного свердління (перфоратор, дриль);
• пістолет для стисненого повітря, набір щіток та дозатор;

Незалежно від типу анкера перед його монтажем готують та чистять отвір. За допомогою інструмента в основі створюють отвір потрібного розміру. Усувають свердлильну крошку і пил з внутрішньої поверхні – для забезпечення максимальної адгезії маси, що клеїть, і створення стійкого з'єднання з основою. Очищають продувним насосом та металевою щіткою-йоржом.

Хімічний склад в ампулі поміщають у поглиблення, вставляють шпильку і, обертаючи, розбивають капсулу. Клеюча маса, застигаючи, стає монолітною.

Рідкий анкер у картриджах вводять вручну пістолетом. Насадки для змішування його компонентів йдуть у комплекті. Такий матеріал працює ефективно лише тоді, коли вміст картриджа ретельно перемішати. Щоб перевірити, як виглядає хімічний анкер, видавлюють склад на будь-яку поверхню до отримання рівномірного відтінку. Потім вводять в отвір, поміщають металевий стрижень. До затвердіння глибина занурення стрижня, кут його нахилу коригуються.

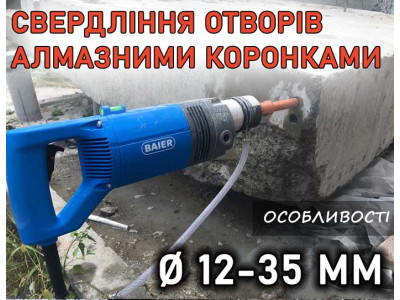

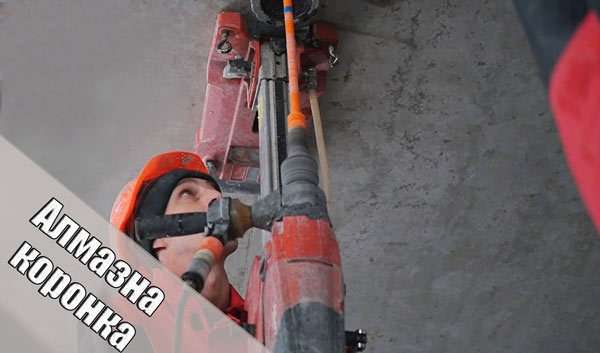

Плюси свердління отвору під інжекційну масу алмазною коронкою

Алмазна коронка:

• створює гладкі та рівні отвори, необхідні для правильної установки анкера та виключення деформації основи;
• знижує ризик появи мікротріщин, руйнувань основи – конструкція буде міцною та довговічною;
• добре працює по бетону, каменю та цегли;
• виконує свердління якісно, ​​оскільки матеріал не руйнується через перегрівання оснастки;
• провокує менше шуму та вібрацій під час роботи;
• свердлить швидко та ефективно, що прискорює процес монтажу.

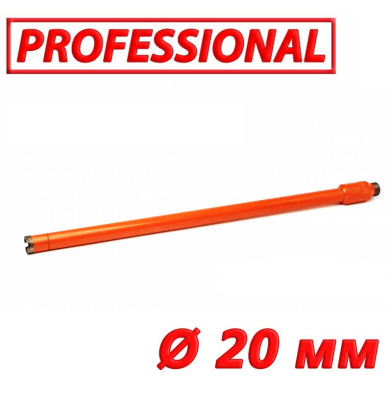

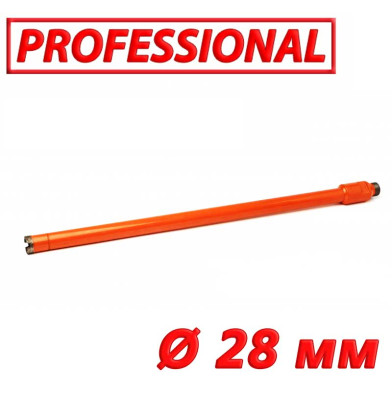

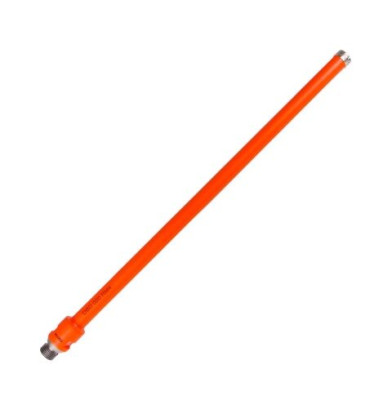

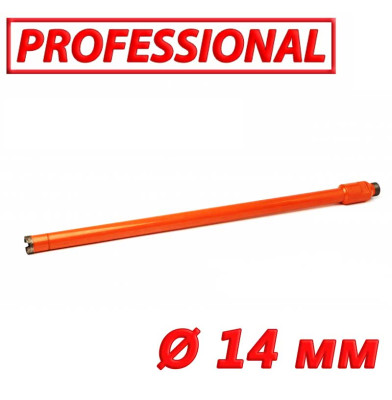

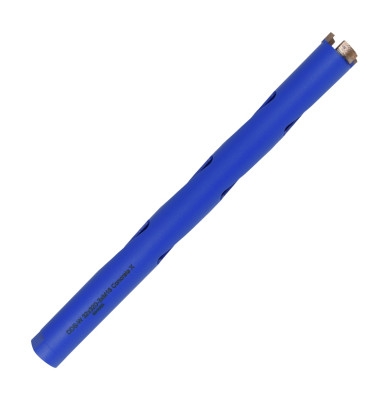

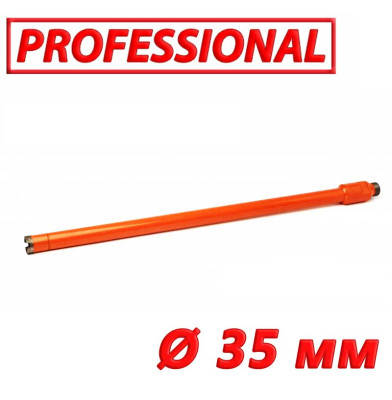

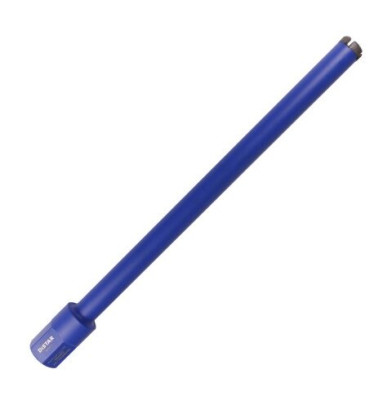

Отвір під хімічний анкер виконують за допомогою дрилі алмазного буріння та алмазної коронки діаметром 12-52 мм. Вибір показника залежить від розміру шпильки – він варіюється від М8 до М40. Цю характеристику визначає величина навантаження, яку повинно витримати кріплення, а також тип та стан основи.

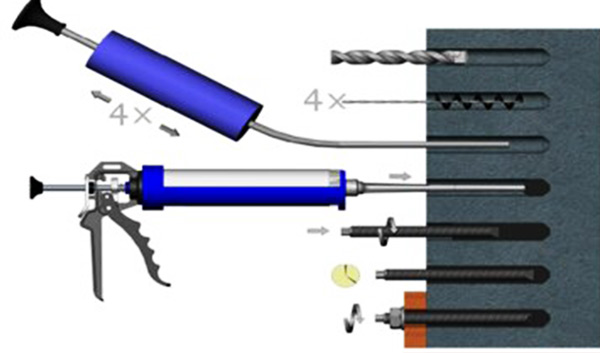

Встановлення хімічного анкера на повнотілу основу

Ця основа – однорідна, монолітна, міцна, має однакову стійкість до тиску, навантаження та розриву по всій товщині. Як поставити хімічний анкер у такий матеріал:

• отвір свердлять перфоратором, алмазною коронкою або дрилем без удару;
• ретельно очищають і продувають повітрям (при глибині до 400 мм – насосом для видування, більше – за допомогою джерела стисненого повітря), усувають воду;
• на горловину відкритого картриджа встановлюють змішувач та перевіряють однорідність кольору суміші;
• кінцем змішувача упираються в дно отвору, видавлюють рідкий анкер, повільно дістаючи його, щоб уникнути виникнення порожнин; отвір має бути заповнений на половину або три чверті;
• стрижень вставляють, прокручуючи його в обидві сторони, щоб покрив покрив всю поверхню, а сам він торкнувся дна;
• якщо є надлишки суміші – отвір заповнено, їх прибирають до затвердіння;
• ждуть полімеризації складу, приєднують деталь, що закріплюється, не перевищуючи крутний момент.

Встановлення хімічного анкера в порожнисту основу

До пористих матеріалів відносять шлакоблоки, блоки з газобетону, пінобетону, газосилікату, керамзитобетону. Рідкий анкер у цьому випадку монтують за таким алгоритмом:

• свердлять отвір, вибираючи ту ж техніку, що і у варіанті вище (алмазне буріння);
• за допомогою щітки та продування очищають його (невеликі отвори – продувним насосом, при глибині від 400 мм – застосовуючи джерело стисненого повітря);
• встановлюють змішувач на горловину відкритого картриджа і перед тим, як видавити хімічний анкер в отвір, перевіряють його однорідність;
• в отвір вставляють відповідну перфоровану гільзу з відкритою кришкою;
• вводять змішувач, щоб він торкнувся дна гільзи, витягують його на 2-3 мм; видавлюють склад, повільно вилучаючи змішувач, щоб не було порожнеч;
• повністю заповнюють гільзу та закривають її кришкою;
• обертовими рухами вставляють різьбовий стрижень до самого дна гільзи, регулюючи його правильне положення;
• відводять час на повну полімеризацію складу і приєднують деталь, що закріплюється.

Який отвір потрібен під хімічний анкер?

Визначаючи параметри отвору, відштовхуються від розміру шпильок:

• який отвір свердлити під шпильку 18мм? Для шпильок діаметром 8-18 мм ширина отвору повинна перевищувати її діаметр на 2 мм;
• для шпильок діаметром від 20 мм ширина отвору має бути більшою на 4-5 мм;
• глибина свердління має перевищувати глибину кріплення на 1 см.

Важливо пам'ятати про встановлені норми і не робити отвір меншої ширини та глибини, ніж слід. Більше – допускається, проте й витрата хімічного анкера при цьому буде більшою.

Таблиця рекомендованих діаметрів алмазної коронки для свердління отворів під анкер

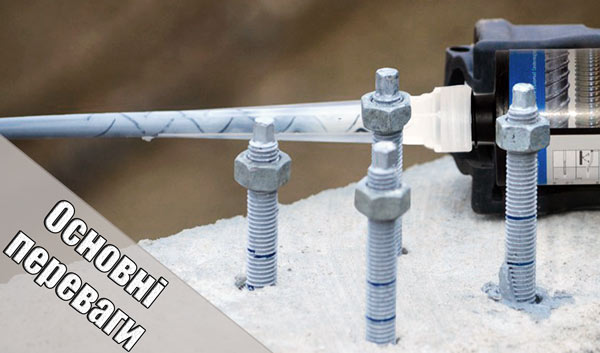

Які основні переваги хімічного анкера?

Інжекційна маса має низку плюсів у порівнянні зі звичайним дюбелем:

• створює кріплення, стійке до вібрацій та різних навантажень;
• забезпечує з'єднання, міцність якого значно вища, ніж у механічного аналога;
• дозволяє монтувати близько до кута, залишати малу відстань між точками кріплення, оскільки не провокує появу тріщин;
• надає можливість монтувати кріплення в отвори різних конфігурацій, підходить для арматури та нестандартних металовиробів;
• зберігає несучу здатність основи навіть при руйнуванні перегородок, оскільки заповнює тріщини та збільшує контакт стрижня з основою;
• дозволяє коригувати положення стрижня до затвердіння складу;
• утворює герметичні сполуки, стійкі до агресивного середовища.

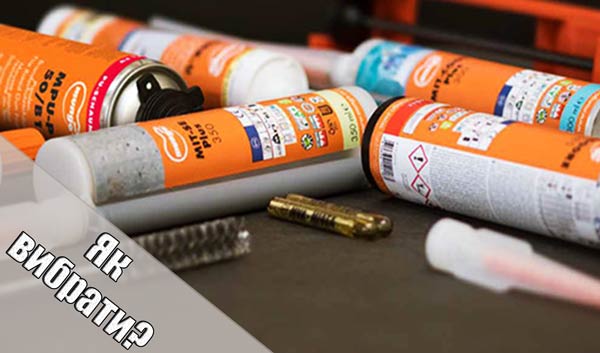

Як вибрати хімічний анкер?

Який краще рідкий анкер підійде для конкретного завдання, допоможуть дізнатися рекомендації від виробника. Зазвичай на упаковці вказують:

• тип конструкції та матеріалу;
• локацію та параметри отворів;
• способи кріплення;
• діапазон вологості;
• яку температуру витримує хімічний анкер;
• допустиму величину навантаження;
• час полімеризації.

Склад на основі поліестерної смоли вологостійкі, швидко тверднуть, витримують середні навантаження. Чи не підходять для агресивного середовища. Застосовуються в малоповерховому цивільному будівництві під час встановлення болтів, арматури, шпильок навіть у пустотілі підстави.

Склад з гібридною формулою (вінілекстер, епокси-акрилат) підходять для більш високих навантажень, але поступаються тут епоксидним. Дуже міцні, мають гарну адгезію до різних матеріалів – бетону, цегли, каменю. Стійкі до температурних перепадів, хімічних факторів. Підходять для сухих та вологих отворів.

Епоксидні склади найбільш міцні та надійні, підходять для максимальних навантажень. Стійкі до вібрації, тому застосовуються у будівельних роботах на об'єктах, де високі вимоги до безпеки – на мостах, тунелях.

Підбиваємо підсумки

Хімічний анкер - чудова альтернатива механічному. Він є складом з урахуванням різних смол, тип яких визначає властивості продукту. У деяких моментах він перевершує металевий аналог, тому що дозволяє працювати з крихкими, пухкими матеріалами, виконувати роботи у важкодоступних місцях, надійно закріплювати важкі, громіздкі конструкції.

Випускається у форматі картриджів або ампул. Незалежно від форми випуску, отвір під нього висвердлюють та очищають. Який отвір свердлити під хімічний анкер – визначається розміром шпильок, що вставляються. Більше допустимих параметрів отвір робити можна, менше – ні. Перед покупкою товару важливо докладно вивчити рекомендації виробника.
