Види компресорів. Який підійде саме вам?

Види компресора визначають сферу використання. Вони відрізняються: принципом стиснення, конструкцією, технічними характеристиками. За цими критеріями легко зрозуміти, який інструмент можна підключити. А значить, щоб напевно зробити правильний вибір, добре знати: яка модель буде підходящою під ваші цілі та особливості умов експлуатації.

Поршневі компресори

Найбільшого поширення на сьогодні набули компресори поршневого типу. Вони класифікуються за низкою параметрів:

• система мастила (масляні, безмасляні);
• спосіб підключення двигуна (з прямим приводом, ремінною передачею, редуктор тощо);
• кількість ступенів (одноциліндрові, двоциліндрові, багатоциліндрові);
• конструкція (ручні, акумуляторні, пересувні, стаціонарні;
• наявність ресивера.

На практиці, основними показниками вибору, звичайно ж, будуть: продуктивність (обсяг всмоктуваного повітряного потоку за хвилину), потужність електродвигуна, тиск, що формується. Також зверніть увагу на об'єм бака. Він забезпечує запас стисненого повітря. Як наслідок, це впливає на плавність і тривалість робочих режимів.

Є інші типи компресорів за способом стиснення: гвинтові, пластинчасті, спіральні і т.д. Вони аналогічно класифікуються на вигляд системи змащення, охолодження, способу підключення двигуна. Можуть відрізнятися продуктивністю, наявністю або відсутністю бака.

Область застосування

Поршневі установки можна купити для:

• побутової майстерні, гаража, автомобіля;
• садово-присадибного та сільського господарства;
• ремонтних цехів;
• сервісних центрів;
• професійної діяльності;
• будівництва;
• медичних установ (стоматологія);
• виробництва фармацевтики;
• харчової промисловості;
• виготовлення меблів.

Галузь застосування насамперед визначають інженерні рішення. Наприклад, принцип змащення основних вузлів або його повна відсутність. Так, безмасляні застосовують у галузях з жорсткими вимогами щодо чистоти: харчова та хімічна промисловості, медицина, фарма та інші. Маслозаповнені використовують у сферах, де якість не критична, але потрібна безперервна робота та висока потужність.

А ось гвинтові, спіральні, пластинчасті рідко вибирають для дому. Вони найчастіше зустрічаються у ремонтних цехах, на СТО повного циклу, виробництвах. Це зумовлено їхньою продуктивністю, солідною вартістю, великими габаритами.

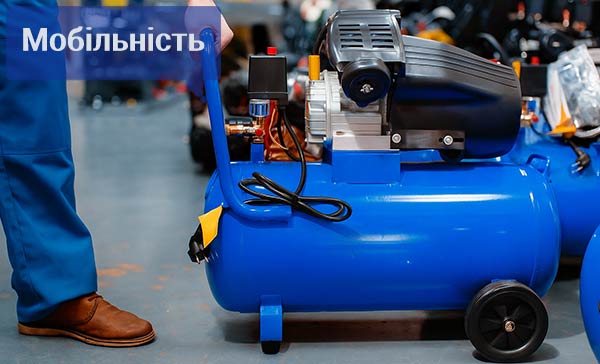

Вибір за рівнем мобільності

Зрозуміти які типи повітряних компресорів підійдуть саме вам, можна за рівнем мобільності конструкції та її габаритами:

• Ручні - вибір для автомобілів та гаража. Підходять для підкачування шин та простого пневмоінструменту.
• Стаціонарні - для виробничих цехів, де можливе облаштування фундаменту та робочого простору.
• Пересувні – універсальний варіант як для СТО, так і для домашнього використання.

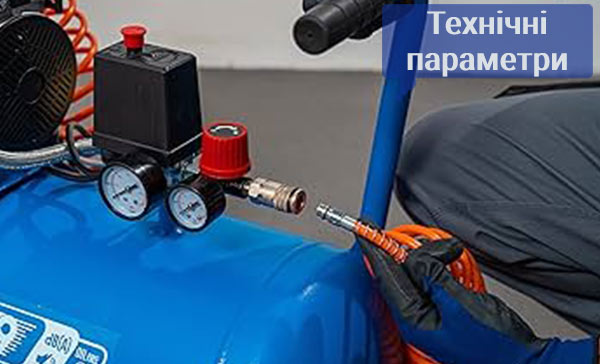

Вибір за технічними параметрами

Другий важливий момент, який фактично залежить від конструктивних особливостей, це технічні параметри: продуктивність та тиск. Вони визначаються, виходячи з характеристик інструменту.

Наприклад, застосування компресора у будівництві або на СТО дозволяє підключати ручний пневмоінструмент (краскопульти, піскоструми для обробки поверхонь). З його допомогою можна виконувати сушіння та продування. Продуктивність обраного обладнання має відповідати найпотужнішому інструменту плюс 20-30% запасу. Інакше блок зможе забезпечити повноцінної роботи. Також важливо врахувати кількість споживачів, що одночасно підключаються.

Аналогічно і з тиском, що формується. Тут важливо знати, що у технічних характеристиках зазвичай вказується максимальна величина, яку можна регулювати. Стандартно поршневі блоки можуть видавати від 6 до 10 бар. Оптимально вибрати варіант, який забезпечить на 2 Бари більше, ніж потрібно найпотужнішому інструменту.

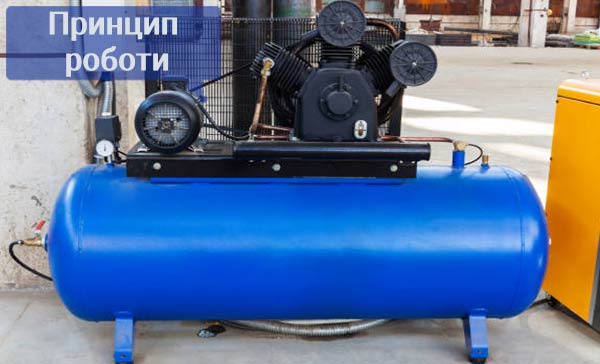

Принцип роботи. Пристрій

Конструктивно такий блок складається з таких елементів:

• корпус;
• циліндр;
• поршень;
• шатун;
• головний вал;
• всмоктуючий клапан;
• нагнітальний клапан;
• система мастила (*\за наявності);
• фільтри.

Принцип його дії багато в чому схожий на звичайний насос. Умовно процес стиснення відбувається так:

• Електродвигун починає обертання головного валу. При цьому він впливає на шатун.
• Поршень, що знаходиться в циліндрі, під впливом шатуна здійснює зворотне поступальне переміщення.
• У момент початку ходу об'єм камери циліндра збільшується. Відкривається впускний клапан. Через нього до циліндра надходить повітря з атмосфери (попередньо повітряний потік очищається фільтром).
• У момент зворотного ходу об'єм камери зменшується. Відбувається стиск. Повітря виходить через нагнітальний клапан. Потім він потрапляє в магістраль подачі до ресивера чи пневмоінструменту.

Багатоступінчасті системи

Говорячи про поршневі компресорні установки, види такого обладнання також включають варіації з кількома ступенями. В цьому випадку стиснене повітря з першого циліндра йде не в магістраль. Спочатку він охолоджується, а потім подається на всмоктування наступного ступеня. Конструктивно вони можуть розташовуватися горизонтально або вертикально, а також на різних осях (V і W образні). Найбільш популярна кількість ступенів від 1 до 3.

У чому відмінність від насоса?

Головна відмінність компресора від насоса – він призначений для стиснення газів. Також він має видавати досить велику кількість Бар. Насос призначений для перекачування рідин. Він часто працює в режимах низького тиску.

Ремінний компресор

Вибираючи обладнання, також важливо знати, які види компресорів бувають по типу приводу. Це визначає сферу використання та режими експлуатації.

Найпопулярніші варіанти:

• прямий привід;
• ремінна передача.

Кожен з них має свої переваги та недоліки. Наприклад, компресор із прямим приводом працює більш компактний. З іншого боку, запускається така установка відразу на високих оборотах, що може негативно позначитися при щоденному навантаженні.

У свою чергу, ремінна передача забезпечує більш м'який запуск. Фактично вона виконує функцію редуктора, майже вдвічі знижуючи оберти. Це суттєво продовжує термін служби. У таких моделях швидше охолодження, а значить є можливість тривалого запуску. Набагато нижче у подібних систем ймовірність критичної поломки. Так, у разі заклинювання, ремінь просто прослизатиме, не надаючи примусового провертання.

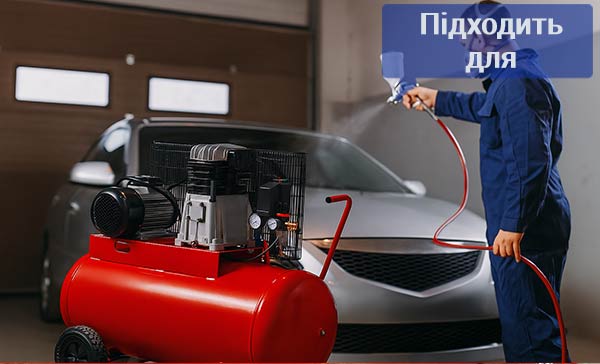

Область застосування

Ремінні установки підходять для використання на виробничих ділянках, СТО повного циклу, а також у промисловості. Вони дозволяють підключати великий список пневмоінструментів. Підходять для:

• піскоструминної обробки;
• фарбування;
• виробництва меблів;
• будівельних та інших сфер, де потрібна висока потужність та тривала безперервна подача стисненого повітря.

У домашніх умовах їхнє застосування обмежене габаритними розмірами. Їх складніше транспортувати. Тому для періодичного використання в побуті краще вибирати установки з прямим приводом.

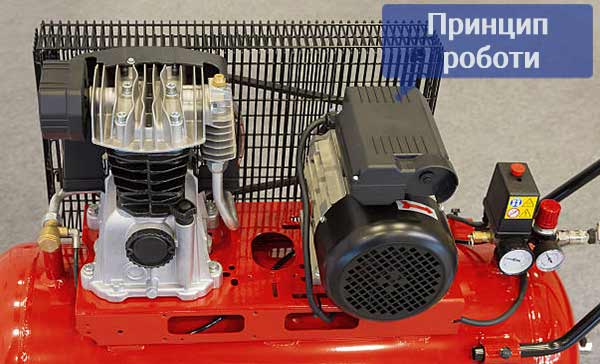

Принцип роботи. Пристрій

У системах з прямим приводом двигун розташований на тому ж валу, що і поршневий блок. У моделях з ремінною передачею двигун розташовується окремо від основного валу. Крутний момент (обертання) передається за допомогою ременя, який з'єднує шківи мотора (ведучий) та компресорної головки (ведений). Самі шківи мають різні діаметри. Як правило, шків двигуна менше. Це дозволяє змінювати кількість обертів та компенсувати навантаження.

Види та властивості приводного ременя

Ремені виготовляють з гуми та поліуретанових сплавів. Для збільшення міцності вони мають армування металевими нитками чи скловолокном. Гумові розраховані на низькі періодичні навантаження. Поліуретанові більш стійкі до розтягування та температури.

Одним із головних параметрів ременя є його натяг. Воно визначається довжиною, яка повинна відповідати відстані між шківами установки та приводу. Якщо ремінь більший за необхідну довжину, можливе прослизання. Робота буде нерівномірною. Якщо довжина менша, він відчуває підвищене навантаження і швидко стає непридатним.

За типом перерізу ремені бувають:

• клинові;
• поліклінові (багаторучкові).

Наявність клинів збільшує площу контакту. Забезпечується стабільне зчеплення зі шківом. Це важливо при високих оборотах двигуна та потужності обладнання.

Обладнання такої установки додатково має спеціальні обмежувальні решітки (кожух). Вони захищають рухомі елементи від потрапляння сторонніх предметів і запобігають випадковому травмуванню обслуговуючого персоналу. З іншого боку, це збільшує габарити.

Підбиваємо підсумки

Якщо ви не знаєте як вибирати компресори, класифікація допоможе зорієнтуватися у конструктивних особливостях та сферах застосування. Орієнтуйтесь на наступні рекомендації:

• Варіант для домашнього використання має бути компактним / мобільним. Для цих цілей ідеальні малопотужні поршневі моделі з прямим підключенням двигуна.
• В якості обладнання для цехів, ремонтних майстерень та інших напрямків підійдуть продуктивні масляні з ремінною передачею.
• Для спеціалізованих завдань, де потрібна чистота повітря, варто вибрати безмасляне обладнання.
• Продуктивність та тиск повинні покривати живлення найпотужнішого споживача плюс запас до 30%.
