Як правильно працювати за токарним верстатом по дереву та металу?

Як користуватися токарним верстатом? Це питання часто ставлять собі користувачі, які раніше не мали досвіду роботи із зазначеним обладнанням. Для початківців буде корисно дізнатися не тільки пристрій машини, а й історію її походження. Токарні верстати дозволяють виконувати широкий спектр операцій по обробка довгих деталей із металу, дерева, кераміки, скла та інших матеріалів. Вони використовуються як на промислових виробництвах, так і в домашніх майстернях. При цьому моделі значно відрізняються за габаритами, масою, потужністю приводного електродвигуна, функціоналом, наявністю електронних схем управління.

Історія створення токарного верстата бере свій початок із перших згадок про схожі машини, відомості про які зустрічаються ще в документах, які стосуються Стародавнього Єгипту. Схоже обладнання також використовувалося у багатьох давніх цивілізаціях. Токарно-гвинторізні верстати, що нагадують сучасні моделі, почали з'являтися в 18 столітті в Російській імперії з розвитком технологій. Спочатку в якості приводу використовувалися водяні колеса та парові двигуни.

У період технологічної революції кінця 19 століття як привод стали використовуватися електромотори. З їх допомогою проточування дерев'яних заготовок та обробка металевих деталей почала виконуватися набагато швидше. Сучасні токарні верстати - це технологічні машини, які керуються або вручну, або за допомогою ЧПК.

З чого складається токарний верстат і як працює?

Часто майстри-початківці не знають, як влаштований токарний верстат, і які операції з нього можна виконувати за його допомогою. Повна схема залежить від конкретної моделі і відрізнятиметься від інших зразків. Однак у загальному випадку найпростіший пристрій буде складатися з таких компонентів:

• Підстава або станина. Вона може бути виконана із загартованої або звичайної сталі. Її особливість полягає в тому, що вона має бути досить важкою, щоб забезпечити стійкість усієї конструкції.
• Передня та задня бабки. Вони призначені для обробки закріпленої деталі. Зазвичай одна з них нерухома, а друга рухається напрямними.
• Електричний двигун. Складові токарного верстата поділяються на основні та допоміжні. Головний мотор приводить у дію весь механізм. Його потужність залежить від конструкції, маси та габаритів оброблюваних заготовок. Двигун може бути три- або однофазним (380 або 220 В).
• Ремінь. Його функція полягає в передачі моменту, що крутить, від валу двигуна на шків і приводний вал. Зазвичай він має клиноподібну конструкцію.
• Каретка, шпиндель, патрон. Ці деталі призначені для кріплення заготівлі та її безпосередньої обробки. Різ матеріалу виконують ножі для верстатів. Вони виконані із міцної сталі, здатної виконувати різ у щільних матеріалах.

Загальна та кінематична схема відрізнятиметься у кожної моделі. Наступне важливе питання – як працює токарний верстат? У випадку алгоритм обробки деталі виглядає так:

• Перед обробкою деталь фіксується за допомогою двох бабок — передньої та задньої. При цьому важливо враховувати розмір заготовки, щоб верстат міг обробити її відповідно до технологічної карти або побажань оператора.
• У патрон на шпинделі вставляється деталь, а різець перебуває у нерухомому стані. Подальший порядок роботи залежить від того, яку саме операцію передбачається виконати.
• Шпиндель з деталлю починає обертатися під впливом електромеханічного приводу. Це є відповіддю на питання, що обертається при роботі на токарному верстаті? Така конструкція дозволяє виконувати досить складні операції з обробки заготовок із різних металевих сплавів, дерева та інших матеріалів.
• Деталь під'їжджає під різець, який сточує необхідний шар або виточує канавки потрібної форми. Керування рухом може виконуватись вручну або автоматично. У другому варіанті мається на увазі використання числового програмного управління або ЧПК. Автоматизація процесу значно прискорює обробку та підвищує точність одержуваних розмірів деталі.
• Етапи токарної обробки металевих заготовок дещо відрізняються. Справа в тому, що конструкція відповідного верстата має на увазі наявність коробки передач (редуктора) або варіатора (у більш сучасних моделях), гітара змінних шестерень, захисні пристрої. Що можна зробити із таким набором? Трансмісія дозволяє покроково чи плавно змінювати обертів шпинделя. Це необхідно для обробки різних матеріалів відповідно до їх жорсткості та в'язкості.

Особливо варто описати відмінності між верстатами для обробки металевих та дерев'яних заготовок. Незважаючи на зовнішню схожість, у їх конструкції є технологічні відмінності. Що потрібно для токарного верстата? Насамперед електричний привід. У обладнання, призначеного для точення металевих деталей, зазвичай потужніший двигун. Це пов'язано з тим, що при обробці металу на трансмісію виявляється значне механічне навантаження. При обробці дерев'яних деталей або заготовок аналогічне зусилля менше, оскільки дерево значно м'якіший у порівнянні з металом. Щодо обороту, то в першому випадку вони вищі, у другому — нижчі. Конкретні значення вибираються залежно від деталі, операції та технологічної карти.

Види токарних робіт по металу та дерева. Де використовується?

Фахівці-початківці або люди, які раніше не стикаються із зазначеним обладнанням, цікавляться, навіщо токарний верстат призначений і які роботи можна виконувати за його допомогою? Найчастіше на зазначених машинах проводиться обточування круглих, циліндричних чи конусних поверхонь. Верстати, призначені для обробки дерева, можуть виконувати роботу зі створення так званої «коробочки». Процедура проводиться в кілька етапів залежно від складності та розміру заготівлі:

• Первинна обробка. На цьому етапі виконується грубе обточування заготовки. Для цього можуть використовуватися різці великої форми для того, щоб робота проводилася швидше та ефективніше.
• Перевірка отриманих та заданих геометричних розмірів. Цю процедуру необхідно виконувати періодично у процесі створення нової деталі. Принцип роботи токарного верстата по дереву передбачає поступове видалення шарів на поверхні заготовки з контролем форми і глибини різу. Постійний контроль дає змогу досягти ідеального результату.
• Фінішна обробка. Вона виконується в кінці за допомогою спеціальних тонких різців, здатних знімати стружку малим шаром. Деякі моделі дозволяють проводити шліфування отриманої поверхні.

Якщо заготовка має велику довжину і з неї потрібно отримати циліндричну деталь, то вона затискається між передньою та задньою бабкою. Це дозволяє виключити провисання корпусу заготовки. Як варіант використання токарного люнета. У цьому випадку один кінець затискається в патроні, а другий спирається на вказаний пристрій.

Перед тим як з'ясувати, як правильно виставити різець на токарному верстаті по дереву, необхідно в загальних рисах визначитися, які взагалі операції можна виконувати на вказаному устаткуванні. Їх список може відрізнятися залежно від конкретної моделі та наявного функціоналу. Однак у більшості випадків класичний токарний верстат призначений для виконання наступних операцій:

• Точіння заготовок. Її форма може бути циліндричною чи конусною. А як матеріал може виступати метал, дерево, пластмаса, кераміка і навіть скло залежно від моделі верстата.
• Торцовка. Під цим визначенням передбачається обробка країв заготовки (обрізка, шліфування, надання потрібної форми).
• Створення канавок на поверхні. Вони можуть мати різну форму. Іноді потрібно підготувати дерево для токарного верстата. Наприклад, якщо вона досить тверда або покрита будь-яким хімічним складом. Технологія обробки залежить від передбачуваної операції.
• Свердління. Проста операція, яка може проводитися практично для будь-яких заготовок та готових деталей. Отримані отвори можуть бути як наскрізними, і глухими. Діаметр вибирається відповідно до поставленого завдання та діапазону свердлів, які може використовувати конкретна модель токарного верстата.
• Центрівка. Цю операцію операція також виконується будь-яких деталях. Кроки її виконання залежать від поставленого завдання.
• Нарізання різьблення. Вона може бути як зовнішньою, так і внутрішньою. Основні прийоми роботи на токарному верстаті дозволяють вибирати крок, глибину та форму нарізів. Більшість моделей дають можливість оператору створювати як метричні, так і дюймові різьблення. При цьому важливо не помилитися під час виставлення налаштувань.

Для роботи по дереву застосовуються спеціальні різці — стамески (напівкругла, скошена у вигляді жолоба), майсель та відрізний різець. Кожен із них призначений для виконання свого завдання. Для роботи з металевими заготовками призначені токарно-фрезерні та токарно-гвинторізні верстати. Вони дають змогу працювати з великою точністю. Для обробки металу застосовуються спеціальні різці із твердих сплавів.

Верстати, призначені для обробки металевих та дерев'яних заготовок та деталей, повсюдно використовуються на різних підприємствах та приватних майстернях. При цьому потрібно обов'язково дотримуватись правила токарної обробки. В інструментальній та машинобудівній промисловості зазвичай використовуються великі та потужні верстати, здатні працювати з великими заготовками. Крім цього, вони володіють широким функціоналом. Найчастіше на виробництві використовуються машини з блоками ЧПК.

Що стосується приватних майстерень, то для гаража чи будинку підійдуть і невеликі малопотужні моделі. Вони мають невеликі маси та габарити. Однак разом з тим здатні виконувати прості операції при штучній обробці деталей, виконанні ремонту або створенні нових машин і механізмів. При цьому найчастіше майстрів-початківців цікавлять питання про те, як увімкнути верстат і чи важко працювати на ньому? Як активувати обладнання має бути описано у технічній документації. Щодо другого питання, то все залежить від поставлених завдань, моделі верстата, досвіду оператора.

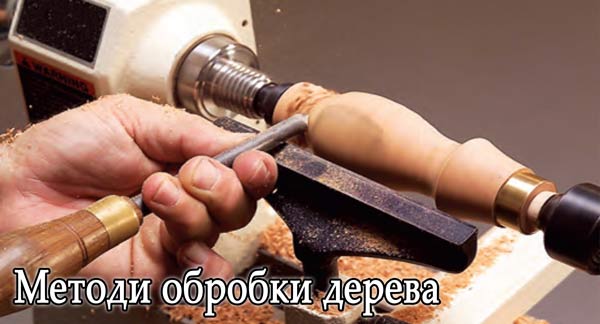

Як точити на токарному верстаті для дерева?

Методи обробки заготовки на токарному верстаті для дерева залежать насамперед від того, яким чином розташована заготівля в ньому. Основних способів два:

• Якщо деталь велика, то зазвичай вона закріплюється між передньою та задньою бабкою.
• Заготівля невеликого розміру зазвичай затискається одним кінцем у передній бабці, а другий кінець або висить у повітрі (для коротких деталей) або підпирається токарним люнетом. Він призначений для запобігання провисанню деталі та забезпечення точності виконуваної операції.

За відсутності відповідного обладнання деякі майстри цікавляться, як точити дерево на токарному верстаті по металу? Загалом процедура виконується аналогічно. Однак необхідно підібрати різець, швидкість обертання шпинделя, значення вертикальної та горизонтальної подачі та інші робочі параметри. Обробка заготовок виконується у кілька етапів:

• Встановлення деталі в патроні. За потреби потрібно використати згаданий люнет.
• Чорнова обробка. Зазвичай для цього застосовується великий різець, що дозволяє знімати відносно велику кількість матеріалу із заготівлі.
• Чистова обробка. Виконується для досягнення потрібних розмірів та форм деталі.
• Контроль отриманого результату. Перевірка також може здійснюватися і в процесі обробки з тим, щоб не допустити знімання зайвого матеріалу та не допустити шлюбу під час виробництва.

Найважливіший етап перед встановленням деталі на бабку - пошук центру торця. Для пошуку на торцях проводять кілька діаметральних ліній (найбільшої довжини). У точці, де вони перетинатимуться і знаходитиметься центр, що шукається. Тобто цією точкою і потрібно фіксувати деталь на бабці.

Щоб надійно закріпити заготовку, необхідно, щоб повідець був врізаний у дерев'яний торець. Відповідну процедуру потрібно виконати як передній, так задній бабки. Перед включенням верстата потрібно перевірити, чи деталь не чіпляється за виступаючі деталі та/або поверхні. Також потрібно впевнитись, що деталь надійно закріплена. В іншому випадку виникає ризик зіскакування заготівлі в процесі роботи внаслідок дії відцентрової сили. Особливо це стосується несиметричних заготовок.

Далі проводиться безпосередня обробка деталі на токарному верстаті. На першому етапі необхідно встановити низькі обороти шпинделя, приблизно 800-1000 оборотів на хвилину (залежить від матеріалу, розміру заготівлі та інших параметрів). Чорнову обробку циліндричної поверхні зазвичай виконують за допомогою стамески, що має форму жолоба. Хоча в окремих випадках може застосовуватись і інший інструмент. Важливощоб одержувана стружка відводилася праворуч наліво. Це обумовлено наявністю штучного висвітлення на верстатах. Після виконання чорнової обробки рекомендується перевірити отримані розміри заготовки.

На етапі чистової обробки потрібно замінити різець та знизити швидкість обертання шпинделя. Як інструмент потрібно вибрати невелику стамеску або невеликий по ширині (можливо, фігуристий) різець. Оберти знижуються для того, щоб не пошкодити матеріал в результаті підвищеної температури, що виникає від постійного тертя інструменту дерево. Крім цього, точну обробку краще робити неквапливо. Це дозволить витримати всі задані розміри та робочі параметри.

Щоб швидше обробити деталь та отримати бажані розміри рекомендується виконувати на ній розмітку олівцем. Робиться це на опуклих частинах. Попередньо потрібно подивитися креслення та форму майбутньої деталі. Також при обробці рекомендується розміщувати заготівлю таким чином, щоб її широкі та опуклі частини розташовувалися ближче до передньої бабки. Це зумовлено найкращим контролем за технологічним процесом. Крім цього, що ближче оброблювана область до бабці — то краще її фіксація. Також у цій галузі краще штучне освітлення.

На фінальному етапі проводиться контроль та перевірка отриманої деталі. Відповідна процедура виконується за допомогою штангенциркуля, лекалу чи інших вимірювальних інструментів. Також рекомендується перевірити в процесі обробки.

У разі обробки заготовки, що має квадратну або прямокутну форму торця, алгоритм операції буде схожим. Основна відмінність полягає в тому, що патрон затискається не кругла деталь. Це створює додаткові складнощі. Подальші операції залежать від поставленого завдання та моделі токарного верстата, що використовується. Процес обробки також контролюється за допомогою штангенциркуля та інших вимірювальних інструментів. При чистовій обробці отриману деталь можна відшліфувати для подальшого оброблення лаком або іншими хімічними складами.

Принцип роботи на токарному верстаті по металу

У більшості випадків на токарному верстаті обробляють саме металеві заготовки. Причому вони можуть мати не тільки круглий торець, а й у вигляді квадрата, прямокутника, шестикутника тощо. У тому числі, з його допомогою можна обробляти круглі, циліндричні та конусоподібні заготовки. Робота проводиться за кілька етапів.

Насамперед необхідно правильно підібрати різець. При цьому насамперед необхідно орієнтуватися на тип виконуваних робіт. Для обробки циліндричних і рівних поверхонь зазвичай застосовують прохідні та завзяті інструменти. Якщо необхідно відрізати шматок заготовки або болванки, то в цьому випадку знадобиться відрізний різець. Для виконання розточування на деталях і довбання канавок є сенс використовувати розточувальну оснастку. Для окремих типів обробки металевих заготовок також застосовуються фасонні, різьбові та інші різці.

Етапи обробки насамперед залежать від поставлених завдань. Загалом технологічний процес складатиметься з наступних кроків:

• Підготовка. На цьому етапі необхідно підібрати потрібні різці та визначитись у якій послідовності буде йти обробка. Також оператор має одягнути спецодяг та захисні окуляри.
• Перевірка та налаштування токарного верстата. Він має бути справним і технічно готовим для виконання відповідних процедур.
• Увімкнення обладнання. Після його активації потрібно перевірити роботу всіх його механізмів на холостому ході.
• Центрування. Ця процедура необхідна для коректного встановлення заготовки. При необхідності необхідно виконати калібрування.
• Обробка. Тобто виконання обточування деталі або виконання інших необхідних технологічних операцій.

Мастери-початківці найчастіше цікавляться, як правильно вибрати оберти токарного патрона? Їхнє значення залежить від багатьох факторів:

• Матеріал, з якого виконано заготівлю. Високі обороти найбільше підходять для обробки твердих сплавів. При цьому подача різця має бути відносно невеликою. І навпаки, м'які матеріали рекомендується обробляти на низьких обертах. Точну інформацію необхідно шукати у довідковій літературі та документації. Також існують технологічні карти, де описується інформація про обробку заготівлі під час виготовлення конкретної деталі.
• Розмір заготівлі. Від цього параметра залежить швидкість обертання шпинделя. Тяжка деталь має великий момент інерції, що накладає обмеження на показник кутової швидкості. Тому зазвичай при обробці великих заготовок на токарному верстаті вибираються невеликі оберти патрона (шпинделя).
• Технологічна операція. Вибір кутової швидкості залежить від завдань, які стоять перед оператором. Відповідне значення може відрізнятися під час обробки різних частин заготівлі або виконання різних дій. Інформацію про це краще уточнити додатково у документації чи технологічній карті. Особливо це актуально під час роботи на ручному обладнанні.

Також актуальне питання про те, як працювати на токарному верстаті з чпу? Числове програмне управління значно спрощує роботу оператора та автоматизує її. Така система реалізована різними способами залежно від виробника обладнання та конкретної моделі токарного верстата.

У загальному випадку в оперативну пам'ять заноситься програма, яка є набором команд. Через електронну схему управління вони трансформуються в сигнали, що передаються виконуючим механізмам. Таким чином, оператор стає звільненим від необхідно вручну контролювати весь технологічний процес. Додаткова перевага використання верстатів з ЧПК виражається при виготовленні великої кількості однотипних деталей.

Специфіка роботи на токарному устаткуванні залежить від його складності та області використання. Так, міні верстати зазвичай обмежені у своїх можливостях та здатні лише на прості операції. Тому з їх експлуатацією може впоратися навіть оператор-початківець. Верстати ж, використовувані з виробництва, зазвичай мають широкий функціонал, зокрема, систему числового програмного управління. Для їх використання оператор повинен мати відповідні знання, кваліфікацію та досвід. Також для виконання різних операцій необхідні інструменти у вигляді різців, свердл та інших розхідників.

Техніка безпеки за токарним верстатом

Кожен оператор зобов'язаний дотримуватись правила безпечної роботи на токарному верстаті. Вони складаються з низки вимог, які спрямовані на збереження працездатності обладнання, а також збереження життя та здоров'я оператора та людей, що знаходяться в безпосередній близькості до нього. До згаданих вимог належить:

• Перед виконанням роботи оператор повинен одягнути спецодяг, головний убір та захисні окуляри. Рукави на спецодязі повинні бути застебнуті і з тканини не повинні стирчати нитки або клапті. Окуляри повинні мати велику захисну площу. Волосся має бути сховано під головний убір.
• Перед включенням електрообладнання необхідно переконатися, що система заземлення справна та коректно функціонує. В умовах виробництва зазвичай прокладена шина заземлення, до якої приєднується корпус верстата та його струмопровідні елементи. У невеликих побутових верстатів заземлення зазвичай реалізується через РЕ-провідник (третій провід) на вилці розетки. Важливо, щоб розетка мала відповідний контакт, а мережа, до якої підключається машина, була оснащена ПЗВ.
• Перед запуском необхідно перевірити, чи немає стружки в патроні. За її наявності посадкове місце необхідно очистити. В іншому випадку виникає ризик того, що сміття може потрапити в механізм, що обертається. Це може вивести верстат або окремі елементи з ладу частково або повністю.
• Якщо заготовка досить громіздка та/або важка, то для її встановлення потрібно скористатися підйомними механізмами. У разі цеху може бути тельфер чи кран-балка. У майстерні для цього використовують ручні навантажувачі різних типів.
• Багато недосвідчених майстрів часто запитують, чи можна працювати в рукавичках? Відповідь нею залежить від конкретних умов. Якщо рукавички матер'яні, то працювати в них не рекомендується. Пов'язано це з тим, що завжди є ризик попадання нитки або клаптя від рукавички в механізми, що обертаються. Це може призвести до травми. Якщо рукавичка виконана з гуми або подібного матеріалу, то допускається їх використання далеко від ріжучих елементів. Для токарних верстатів з ЧПК обмеження не такі жорсткі, оскільки керування у них виконується автоматично.
• Заготівля повинна бути надійно зафіксована та відцентрована у патроні. Особливо це актуально для деталей, що мають великі габарити та масу.
• Під час роботи потрібно завжди користуватися справним інструментом. Це стосується як верстата загалом, і його окремих частин зокрема. Різці та різні рухомі елементи повинні бути надійно закріплені та не повинні мати механічних пошкоджень.
• Виміри та налаштування необхідно виконувати до запуску верстата в роботу. Щоб змінити параметри, необхідно зупинити обладнання та дочекатися припинення руху заготовки.
• Видаляти руками стружку в процесі роботи категорично заборонено. Цю процедуру необхідно виконувати лише після вимкнення верстата та зупинки всіх його рухомих частин.
• Щоб вимкнути верстат, необхідно користуватися виключно кнопками керування. Для аварійних ситуацій у конструкції зазвичай передбачена кнопка зупинки.

Ще одне базове правило — токарний верстат має бути встановлений строго горизонтально на надійній опорі. У цехах це бетонна підлога, а в майстерні основа залежить від конкретного випадку. Але вона повинна унеможливлювати вібрацію корпусу під час роботи.

Підбиваємо підсумки

Токарний верстат - не дуже складне обладнання. Однак його експлуатація вимагає від оператора знань, кваліфікації та досвіду. Залежно від цього, з яким матеріалом передбачається працювати та які операції виконувати, вибираються різці та інші інструменти. Більшість верстатів призначені для роботи з металом. Моделі для обробки дерева відрізняються меншою потужністю електродвигуна, розмірами та швидкістю обертання шпинделя.

Існують промислові та побутові токарні верстати. У першому випадку вони є громіздкими машинами, що використовуються на виробництві. Їхній функціонал досить широкий, і з їх допомогою обробляються великі заготовки. У другому — це відносно невелике обладнання масою до 50...100 кг, яке можна встановити в гаражі, майстерні чи будинку. Вони розраховані на виконання робіт із невеликими деталями штучно або дрібносерійними партіями.
