Як вибрати токарний верстат по металу?

Вибрати токарний верстат металу відповідних функціональних можливостей, масогабаритних параметрів, показника потужності потрібно для промислового підприємства, особистого використання, шкільний кабінету праці, інших цілей. Таке обладнання призначене для обробки заготовок, що обертаються, різанням.

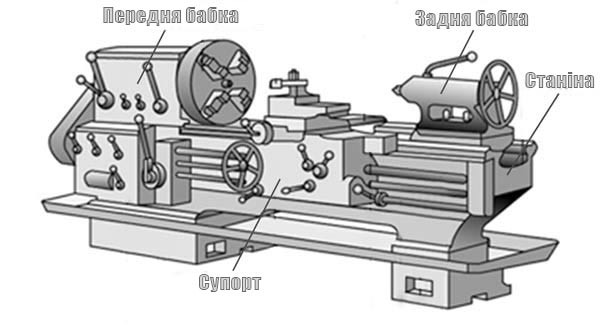

З чого складається токарний верстат по металу?

Конструкція має незначні варіації залежно від призначення класифікаційної приналежності агрегату. Будь-яке металорізальне обладнання складається з наступних базових деталей, вузлів та елементів:

• станини – несуча платформа, на якій кріпляться робочі органи, основне оснащення, допоміжне приладдя;
• передня бабка, в якій встановлено патрон для утримання обточуваного прутка або виробу;
• задньої бабки, яка відіграє роль додаткової опори для довгих болванок, використовуваної для фіксації центруючого, розточувального або свердлильного інструменту;
• супорта, що відповідає за переміщення різцетримача в поздовжній, поперечній, похилій площинах;
• інструментальної системи, забезпечує рішення виробничих завдань.

В конструктивний комплекс входять вал, шпиндель, фартух, інші деталі та вузли в залежності від виробничого призначення компактного апарату або масивного обробного центру.

Обов'язкові для будь-якої модифікації елементи – електродвигун, механізм керування. Як правильно вибрати токарний верстат по металу залежить від запланованих виробничих операцій, твердості матеріалів, що підлягають обробці.

До додаткового оснащення відносять револьверні, різьбонарізні, розділові головки, фрезерні та шліфувальні модулі. Нижче наведені обов'язкові складові таких агрегатів.

Станина

Найбільша деталь безпосередньо впливає на розмір та масу обладнання. Виконує функцію несучої основи, на якій кріпляться інші сегменти. Нерухомий елемент складений із паралельних стінок, скріплених поперечними балками. Бувають звареними або литими.

Для дому можна вибрати настільну модель першого типу. Станини виготовляють із чавуну, сталевого сплаву, композитних матеріалів. За перерізом поділяються на плоскі, трикутні, коробчасті. Додаткові елементи платформи:

• лунки та канали для відведення стружки;
• кронштейни для встановлення допоміжного приладдя, вимірювальних приладів;
• затискачі;
• система охолодження.

Промислові центри металообробки оснащуються колонною, консольною або багатостійковою платформою. Для обточування довгомірних виробів бажано вибрати модель з виступаючими ребрами.

Шпиндельна бабка

Містить пару підшипників, що забезпечують обертання. У конструкцію входять шків, коробка швидкостей, затискний патрон. Опціонально доповнюється механізмом автоматичної зміни інструменту, подачі охолоджувальної рідини.

Актуальний огляд токарних верстатів по металу містить моделі з різними модифікаціями шпиндельної бабки. Основні вимоги до цього вузла металорізальної машини:

• точність обертання;
• здатність працювати у різних швидкісних режимах;
• стійкість до вібраційних навантажень;
• швидкохідність;
• малий коефіцієнт температурної деформації;
• мінімальне тепловиділення;
• точне позиціонування заготівлі;
• незначні витрати на довготривалу експлуатацію.

Для гаража або невеликої ремонтної майстерні бажано вибрати однофазний підлоговий пристрій, оснащений шпиндельною бабкою з упорно-радіальними підшипниками.

Коробка подач

Забезпечує поздовжнє або поперечне переміщення різця. Вектор напряму відповідно з модифікацією та робочого режиму задається вручну або автоматично. За переміщення шпинделя відповідає спеціальна деталь під назвою трензель.

Для ручного коригування, зміни амплітуди руху супорта призначені рукояті. В автоматизованих металообробних машинах подача реалізована ходовим гвинтом із валиком.

Такі апарати використовуються для виробничих операцій підвищеної точності та складності. У конструкцію коробки подач можуть входити:

• зубчасті муфти – жорсткі рухливі компенсуючі деталі, призначені для передачі крутного моменту;
• ковзаючі блоки, відповідальні за швидку зміну вектора руху;
• черв'ячний, планетарний або хвильовий редуктор, що визначає коефіцієнт передавального співвідношення крутного моменту та кутової швидкості;
• конус Нортона, що забезпечує ступінчасте регулювання.

Конструктивна будова та технологічні можливості коробки подач безпосередньо впливають на одержувану в процесі обробки шорсткість поверхні, продуктивність агрегату, знос ріжучого оснащення.

Супорт

Складається з нижньої та поперечної каретки, поворотної плити. Що можна виточити на металорізальному пристрої залежить багато в чому від конструкції супорта. Так само поширені механічні, ручні, автоматизовані модифікації.

Кожна має власне застосування та призначення. що таке токарський верстат по металу і які технологічні операції на ньому можна виконувати залежить, зокрема, від конструктивної будови супорта.

Він забезпечує рух різцетримача в поздовжній, поперечній, похилій площинах. Зміщенням супорта обумовлені точність різання, якісні характеристики поверхні.

Токарні верстати по металу. Види

Узагальнено металорізальні машини класифікують за рівнем точності, призначенням, іншими критеріями. Розрізняють настільні моделі, прецизійні модифікації, промислові центри обробки.

Для особистого несистематичного використання можна вибрати настільний варіант. Такі пристрої є зменшеною копією великогабаритної промислової машини.

Подібний апарат підходить для розточування внутрішнього діаметра, виконання інших типових технологічних операцій:

• формування декоративних або функціональних канавок;
• нарізання різьблення будь-якого типу;
• утворення циліндричних, сферичних, конічних деталей та виробів;
• оформлення торцевих площин;
• накатування рифлень;
• створення уступів.

Такі пристрої призначені для обточування заготовок довжиною до 1000 мм. Вони відрізняються енергетичною економічністю через малопотужний двигун, але не підходять для матеріалів підвищеної твердості.

Експлуатаційна простота не потребує спеціалізованих навичок та знань. Компактні розміри дозволяє розмістити такий апарат на обмеженій площі. Умовно їх поділяють на хобінні, напівпрофесійні та навчальні варіанти.

Представника першої категорії доцільно вибрати для виконання нескладних технологічних операцій, використання в гаражі, домашніх умовах, особистої майстерні.

Шкільні токарні верстати мають ще більш обмежений функціонал, жорсткі вимоги щодо експлуатаційної безпеки. Вони призначені виключно для здобуття учнями базових навичок.

Найбільша група - важкі установки промислового призначення. Вага таких металообробних центрів коливається від 300 кг до десятків тонн. Сучасні установки оснащені програмованими модулями управління.

Різновиди токарних верстатів залежно від функціоналу

За таким критерієм виділяють 9 груп металорізальних машин. Кожна має власні технологічні призначення, тип компонування, ступінь автоматизації, інші об'єднуючі ознаки.

Промислові центри підтримують широку номенклатуру навісної, стикованої або модульної оснастки, що приєднується, для розширення технологічних можливостей. Традиційна класифікація за функціоналом:

• токарно-гвинторізні верстати, призначені для обробки чорних металів, кольорових сплавів, композитних матеріалів, які вважаються найуніверсальнішими та найчастіше використовуються у промисловому виробництві;
• карусельні – відрізняються вертикальним розташуванням осі обертання заготовки, застосовуються для виготовлення виробів великого діаметру та малої довжини, підтримують встановлення копіювального пристрою;
• револьверні – обробляють тіла обертання одночасно кількома ріжучими інструментами, що переміщаються незалежно один від одного, мають порівняно високу продуктивність;
• лоботокарні – спеціалізовані апарати із завищеним розташуванням осі обертання та порівняно короткою станиною, що використовуються для обробки великовагових деталей для судно- та машинобудівної, аерокосмічної, енергетичної, інших галузей;
• подовжнього точення, що застосовуються в металургійному виробництві для обробки великих заготовок симетричної форми - валів, втулок та інше;
• трубонарізні – використовуються для створення сегментів трубопровідних магістралей високого чи низького тиску.

В окрему групу виділяють агрегати з безступінчастим приводом. Подібні металорізальні машини забезпечують можливість регулювання обертів шпинделя без зупинки технологічного процесу.

Що можна зробити на токарному верстаті по металу для продажу залежить від функціональних можливостей пристрою, номенклатури оснастки, кваліфікації майстра. На будівельному ринку і при ремонті завжди потрібні елементи кріплення.

Виготовляють болти, гвинти, гайки, шпильки. Можна вибрати настільний апарат для самостійного виробництва з комерційною метою бронзових свічників, інтер'єрних прикрас, сувенірної продукції.

Критерії вибору верстата по металу

Звертають увагу на потужність двигуна, клас енергоспоживання, заводську комплектацію. Універсальна модель повинна легко справлятися з обточуванням як чорних металів (сталі, чавуну), так і кольорових сплавів різної твердості алюмінію, міді, титану. Важливим критерієм вважаються операції, що підтримуються.

Бажано, щоб обрана модель підходила для комплексних завдань:

• проточування зовнішніх контурів з наданням виробу заданої форми;
• фрезерування плоских, криволінійних, фасонних поверхонь;
• свердління – формування глухих та наскрізних отворів різної глибини, діаметра;
• нарізання упорної, пітчевої або трикутної різьби.

Ножі для верстатів відповідного профілю дозволяють реалізувати зазначені функції. Для високоточних операцій та прецизійних завдань бажано вибирати апарат із пристроєм цифрового відліку.

Важливим критерієм є відстань між центрами – параметр, що визначає максимальну довжину каліброваного прутка. Обов'язково враховують доступність комплектуючі, змінних вузлів, модулів, що приєднуються.

Рекомендується купувати апарат на литій чавунній основі, яка ефективно гасить вібрації. Значно полегшує роботу опція реверсу - зворотного ходу. Вона розширює технологічні можливості та асортимент предметів, що виготовляються.

Для особистого використання підійде пристрій із двигуном потужністю 400-700 Вт. Приділяють увагу кількості швидкісних режимів, способів регулювання. Перехід буває плавним чи ступінчастим. Від цього параметра залежить якість обробки.

Підбиваємо підсумки

Для приватного домоволодіння рекомендується вибрати універсальну гвинторізну модифікацію настільного або розміщення підлоги. Такі металорізальні машини працюють від міської мережі напругою 220 вольт.

Після покупки модернізація домашньої електричної системи не буде потрібна. Подібні апарати підходять для виконання переважної більшості виробничих та ремонтних завдань.

Для автомайстерні, цеху, іншого бізнесу бажано вибрати підлогову точильну машину, що забезпечує високу точність та швидкість обробки. Такі агрегати підтримують встановлення змінних головок для специфічних операцій, що виходять за межі стандартних токарних завдань.
