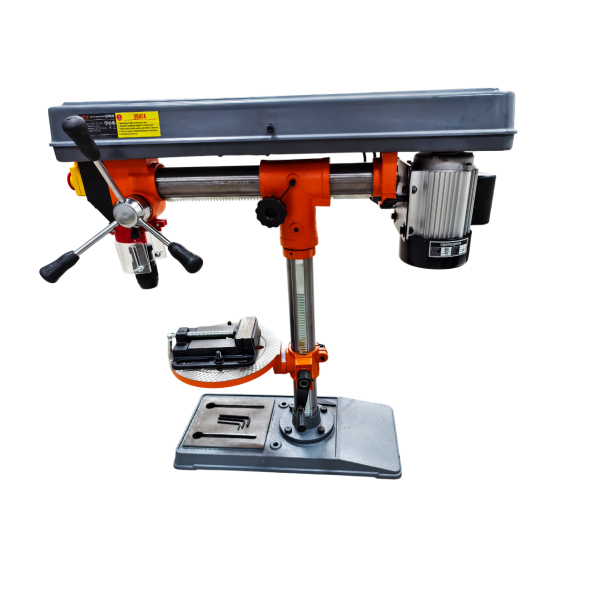

Верстат свердлильний настільний GTM ZJY4116

Свердлильний станок GTM ZJY4116 - настільний вертикально-свердлильний станок з ручною подачею шпинделя, призначений для виконання отворів у металі, деревині та пластику. Модель оснащена електродвигуном потужністю 375 Вт, ремінною передачею з 12 фіксованими швидкостями обертання шпинделя та швидкозатискним патроном діаметром 16 мм. Конструкція розрахована на стаціонарну установку та виконання свердлильних операцій з використанням різної оснастки.

Призначення

Станок застосовується для свердління отворів у металевих, дерев'яних і пластикових заготовках. Настільне виконання дозволяє використовувати обладнання в домашніх майстернях, ремонтних ділянках і невеликих виробничих цехах. Частота обертання шпинделя вибирається перестановкою приводного ременя між ступенями шківів, що дозволяє підібрати необхідний режим обробки в залежності від матеріалу і діаметра свердла.

Конструкція

Електродвигун потужністю 375 Вт передає обертання шпинделю через ремінну передачу. Зміна частоти обертання здійснюється перестановкою приводного ременя на ступінчастих шківах, що забезпечує 12 фіксованих швидкостей роботи.

• Шпиндель з конусом MT2 має хід 65 мм і призначений для встановлення швидкозатискного патрона діаметром до 16 мм.
• Швидкозатискний патрон забезпечує встановлення і заміну свердлильної оснастки без використання патронного ключа.
• Робочий стіл розміром 260х260 мм призначений для розміщення і фіксації заготовок. У комплект постачання входять станкові лещата для закріплення деталей під час обробки.
• Колона діаметром 58 мм з'єднує основу з робочою головкою станка. Конструкція забезпечує відстань від осі шпинделя до колони від 150 до 390 мм, що дозволяє розміщувати заготовки різних розмірів.
• Основа розміром 560х250 мм служить для встановлення станка на робочому місці і його кріплення до поверхні.
• Для захисту оператора передбачений захисний кожух патрона, що закриває робочу зону свердління.

Принцип роботи

Після встановлення свердла в патрон і вибору необхідної частоти обертання шляхом перестановки приводного ременя на відповідні ступені шківів заготовка фіксується на робочому столі або в станкових лещатах. Після увімкнення електродвигуна обертання передається шпинделю, а подача ріжучого інструменту здійснюється вручну за допомогою трьох рукояток. Максимальний хід шпинделя становить 65 мм.

Особливості експлуатації

Перед початком роботи станок необхідно встановити на рівній і міцній поверхні. Заготовку слід надійно закріпити на робочому столі або в лещатах. Перед зміною частоти обертання необхідно повністю зупинити шпиндель, вимкнути станок від мережі і переставити приводний ремінь на відповідні ступені шківів. Після цього можна продовжити роботу з обраною швидкістю.

Під час свердління рекомендується використовувати захисний кожух патрона і не утримувати заготовку руками.

Технічні характеристики

• Тип станка - вертикально-свердлильний.
• Тип установки - настільний.
• Управління - ручне.
• Оброблювані матеріали - метал, деревина, пластик.
• Живлення - 230 В, 50 Гц.
• Споживана потужність - 375 Вт.
• Кількість швидкостей - 12.
• Діапазон частоти обертання шпинделя - 300-2550 об/хв.
• Максимальний діаметр свердління - 16 мм.
• Діаметр патрона - 16 мм.
• Тип патрона - швидкозатискний, безключовий, конічний.
• Конус шпинделя - MT2.
• Хід шпинделя - 65 мм.
• Відстань від осі шпинделя до колони - 150-390 мм.
• Лазерна розмітка - відсутня.
• Підсвітка робочої зони - відсутня.
• Габарити - 440х280х880 мм.
• Маса - 39 кг.

Комплектація

• Свердлильний станок GTM ZJY4116.
• Швидкозатискний патрон.
• Станкові лещата.
• Три рукоятки подачі.
• Набір ключів.
• Набір кріпильних елементів.
• Інструкція з експлуатації.
• Гарантійний талон.
• Картонна упаковка.
