Верстат свердлильний GTM ZJ4120/1 18686

Верстат свердлильний GTM ZJ4120/1

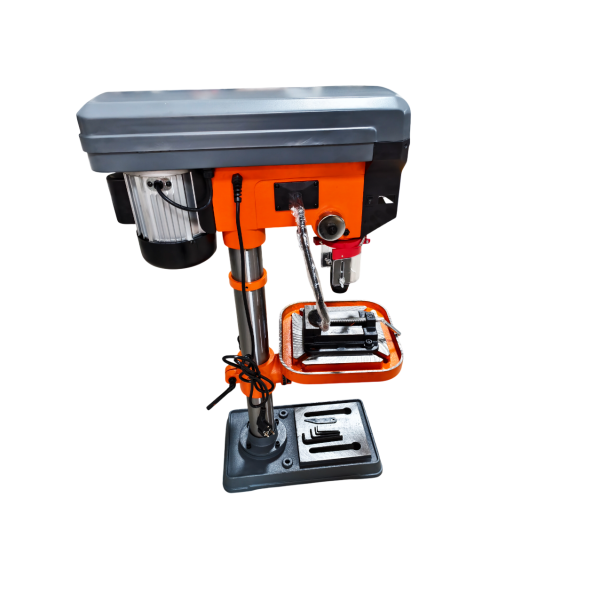

Свердлильний верстат GTM ZJ4120/1 - настільний вертикально-свердлильний верстат з ручною подачею шпинделя, призначений для обробки отворів у металі, деревині та пластику. Верстат оснащений електродвигуном потужністю 750 Вт, 16-ступеневою системою регулювання частоти обертання шпинделя та лазерним вказівником лінії свердління. Конструкція розрахована на стаціонарну установку та використання свердлильного оснащення діаметром до 20 мм.

Призначення

Верстат застосовується для виконання свердлильних робіт у майстернях, ремонтних ділянках, виробничих приміщеннях та домашніх майстернях. Регулювання частоти обертання дозволяє підібрати режим обробки в залежності від матеріалу заготовки та діаметра свердла.

Конструкція

• Електродвигун потужністю 750 Вт передає обертання на шпиндель через ремінну передачу. Зміна швидкості здійснюється перемиканням однієї з 16 ступенів.
• Шпиндель з конусом MK2 (MT2) має хід 82 мм і призначений для встановлення швидкозатискного свердлильного патрона діаметром до 20 мм.
• Швидкозатискний патрон забезпечує встановлення та заміну свердел без використання патронного ключа.
• Лазерний вказівник формує орієнтир у зоні обробки та використовується для позиціонування заготовки перед початком свердління.
• Робочий стіл розміром 305х305 мм призначений для розміщення та фіксації деталей. Для закріплення заготовок у комплект входять верстатні лещата.
• Колона діаметром 72 мм з'єднує основу з робочою головкою верстата. Виліт осі шпинделя становить 180 мм, що визначає максимальну відстань від центру свердління до колони.
• Основа розміром 460х280 мм служить для встановлення та кріплення верстата на робочому місці.
• Для захисту оператора робоча зона обладнана захисним кожухом патрона.

Принцип роботи

Після встановлення свердла в патрон, вибору необхідної швидкості обертання та фіксації заготовки на робочому столі або в лещатах вмикається електродвигун. Обертання передається шпинделю, а подача інструмента здійснюється вручну за допомогою трьох рукояток. Глибина свердління визначається ходом шпинделя, який становить 82 мм.

Особливості експлуатації

Перед початком роботи верстат необхідно встановити на міцній горизонтальній поверхні та надійно закріпити. Заготовка повинна фіксуватися на робочому столі або у верстатних лещатах. Частота обертання шпинделя підбирається в залежності від матеріалу та діаметра ріжучого інструмента. Заміна свердла виконується тільки після повної зупинки шпинделя.

Під час роботи рекомендується використовувати захисний кожух патрона та не утримувати заготовку руками.

Технічні характеристики

• Тип верстата - вертикально-свердлильний.
• Тип установки - настільний.
• Управління - ручне.
• Оброблювані матеріали - метал, деревина, пластик.
• Живлення - 230 В, 50 Гц.
• Споживана потужність - 750 Вт.
• Кількість швидкостей - 16.
• Діапазон частоти обертання шпинделя - 220-2840 об/хв.
• Максимальний діаметр свердління - 20 мм.
• Діаметр патрона - 20 мм.
• Тип патрона - швидкозатискний, безключовий, конічний.
• Конус шпинделя - MK2 (MT2).
• Хід шпинделя - 82 мм.
• Виліт осі шпинделя - 180 мм.
• Лазерна розмітка - є.
• Підсвітка робочої зони - відсутня.
• Габарити - 500х290х820 мм.
• Маса - 58 кг.

Комплектація

• Свердлильний верстат GTM ZJ4120/1.
• Швидкозатискний патрон.
• Верстатні лещата.
• Три рукоятки подачі.
• Набір ключів.
• Набір кріпильних елементів.
• Інструкція з експлуатації.
• Гарантійний талон.
• Картонна упаковка.
