Дриль на магнітній основі Eibenstock EBM 35

Eibenstock EBM 35 призначена для корончатого свердління та свердління спіральними свердлами по металу. Установка фіксується на плоских ферромагнітних поверхнях за допомогою магнітної основи і може використовуватися при виконанні робіт на горизонтальних, вертикальних і нахилених поверхнях. При свердлінні на вертикальних ділянках і над головою потрібне додаткове кріплення з використанням запобіжного ременя, що входить до комплекту постачання.

Конструкція

Основу конструкції становить магнітна стійка з переміщуваною свердлильною кареткою. Електродвигун встановлений на напрямній і переміщається по стійці за допомогою механізму ручної подачі. Хід каретки становить 160 мм, що визначає діапазон переміщення інструмента відносно оброблюваної поверхні.

Положення приводного блоку на каретці може регулюватися по висоті. Така настройка дозволяє використовувати корончаті свердла, адаптери та свердлильні патрони різної довжини.

Для подачі інструмента використовується ручка з трьома рукоятками. Конструкція передбачає встановлення ручки як з лівого, так і з правого боку стійки без застосування додаткового інструменту.

На основі встановлений електромагніт, призначений для фіксації обладнання на металевій поверхні під час свердління. Контроль утримуючої здатності електромагніту виконується вбудованим датчиком магнітного поля.

У передній частині магнітної основи передбачена захисна решітка, яка обмежує потрапляння стружки в робочу зону оператора і знижує ймовірність випадкового контакту з ріжучим інструментом.

Для контролю зони обробки в основі встановлено світлодіодне підсвічування.

Для переміщення обладнання передбачена транспортна ручка, розташована на корпусі стійки.

Система кріплення інструмента

Модель оснащена швидкозмінним тримачем інструмента стандарту Weldon 19 мм. Конструкція дозволяє встановлювати і витягати сумісну оснастку через механізм швидкого затиску без використання кріпильних гвинтів.

Корончаті свердла встановлюються безпосередньо в тримач і фіксуються механізмом швидкого захоплення. Під час роботи використовуються виштовхувальні штифти, що забезпечують видалення сердечника після завершення свердління.

Оснастка з хвостовиком Weldon 19 мм може встановлюватися напряму. Для спіральних свердел з циліндричним хвостовиком застосовується свердлильний патрон через комплектний адаптер.

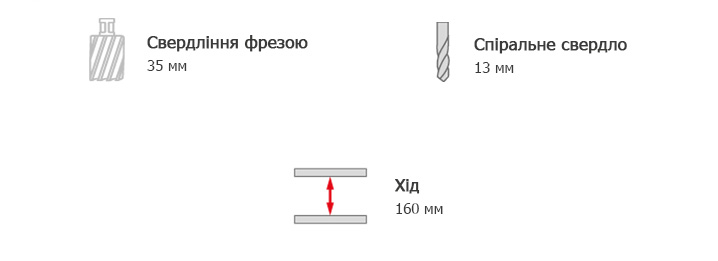

• Максимальний діаметр корончатого свердління - 35 мм.
• Максимальний діаметр свердління спіральними свердлами - 13 мм.

Система охолодження та змащення

При виконанні корончатого свердління використовується система подачі змащувально-охолоджувальної рідини. Бак для ріжучого масла підключається до каналу подачі через шланг і може встановлюватися як з лівого, так і з правого боку корпусу.

Змащувально-охолоджувальна рідина подається безпосередньо в зону обробки інструмента.

При роботі в горизонтальному положенні або над головою штатна система подачі рідини не застосовується. У таких умовах виробник рекомендує використовувати змащувальний спрей для обробки ріжучого інструмента.

Робочі характеристики

Установка оснащена електродвигуном потужністю 1200 Вт, розрахованим на живлення від мережі 230 В.

Частота обертання шпинделя на холостому ходу становить 750 об/хв, номінальна швидкість обертання під навантаженням - 400 об/хв. Швидкість обертання впливає на режим роботи ріжучого інструмента при обробці металу.

Маса обладнання за стандартом EPTA становить 10,9 кг.

Управління та безпека

Управління виконано роздільним. Для початку роботи спочатку вмикається магнітна основа, після чого запускається двигун. Перед свердлінням необхідно перевірити утримання установки на поверхні матеріалу.

При обробці вертикальних, нахилених поверхонь і при роботі над головою обладнання має додатково фіксуватися запобіжним ременем, який запобігає падінню установки при втраті магнітного утримання.

Для захисту двигуна та інструмента передбачена система захисту від перевантаження. При перевищенні допустимого навантаження привід відключається автоматично. Відновлення роботи виконується після усунення причини перевантаження і скидання захисту кнопкою перезапуску.

Для збереження утримуючої здатності магнітної основи робоча поверхня і нижня частина магніту повинні бути очищені від забруднень, масла, пухкої іржі та металевої стружки.

Найбільша утримуюча здатність магнітної основи досягається при встановленні на низьковуглецеву сталь товщиною не менше 12 мм. При роботі з тоншими матеріалами або кольоровими металами потрібне використання додаткової сталевої плити під основою установки.

Комплектація

• Дриль на магнітній основі Eibenstock EBM 35;
• Адаптер для встановлення свердлильного патрона 1/2" UNF на Weldon 19 мм;
• Виштовхувальний штифт 6,34 х 103 мм;
• Виштовхувальний штифт 7,98 х 106 мм;
• Ріжковий ключ SW8;
• Шестигранні ключі SW 2,5 / 4 / 5;
• Кейс для зберігання та транспортування.
