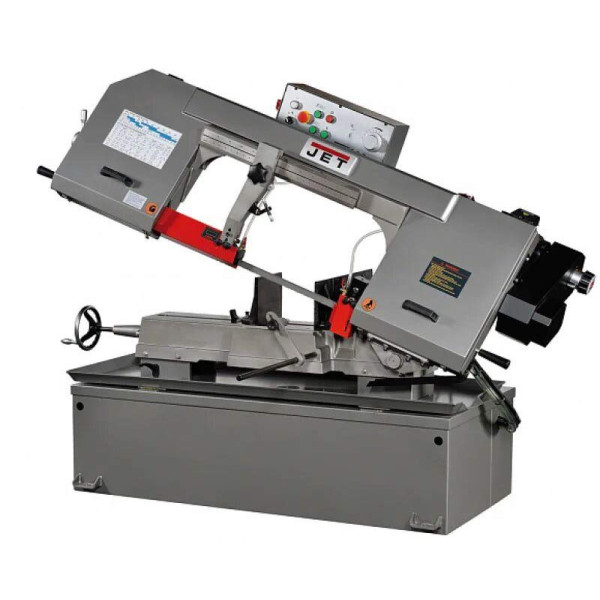

Стрічковий верстат JET МBS-1319VS 50000442T

Ленточнопильний верстат MBS-1319VS

Ленточнопильний верстат MBS-1319VS виконаний за європейською схемою з поворотною пильною рамою та призначений для обробки металевих заготовок різного перерізу. На відміну від конструкції з поворотними лещатами, тут заготовка фіксується в прямому положенні, а пильна консоль повертається відносно неї. Діапазон повороту рами становить від 0 до +45 градусів, що дозволяє виконувати кутовий різ без переміщення важкої заготовки. Верстат оснащений гідравлічною системою підйому та опускання рами, варіатором швидкості полотна, системою подачі МОР та лазерним вказівником лінії різу.

Європейська схема з поворотною пильною рамою

При кутовому розпилі положення заготовки відносно лещат залишається незмінним. Оператор встановлює необхідний кут повороту пильної рами, після чого полотно проходить через матеріал під заданим нахилом. Такий принцип особливо зручний при обробці довгомірних та важких профілів, оскільки для зміни кута не потрібно повертати або переміщати саму заготовку.

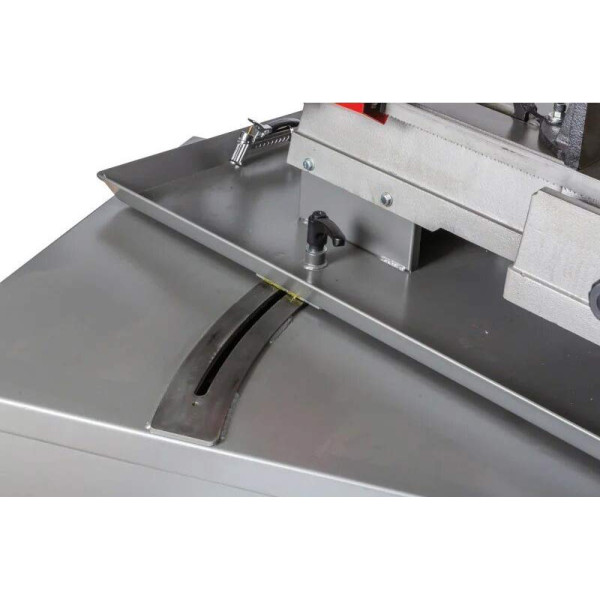

Поворот рами до 45 градусів

Пильна рама повертається відносно вихідного положення 0 градусів в обидві сторони: діапазон повороту вправо становить 0 / +45 градусів, вліво - -45 / 0 градусів. Це дозволяє виконувати кутові різи без зміни положення заготовки в лещатах.

• Діапазон повороту пильної рами - 0 / +45 градусів.
• Кут повороту - -45 / 0 градусів.

Гідравлічне управління пильною рамою

Підйом і опускання пильної рами виконуються гідравлічною системою. Швидкість опускання консолі регулюється плавно, а точна шкала дозволяє контролювати встановлений режим подачі. Регулювання використовується для узгодження руху полотна з перерізом та умовами обробки заготовки.

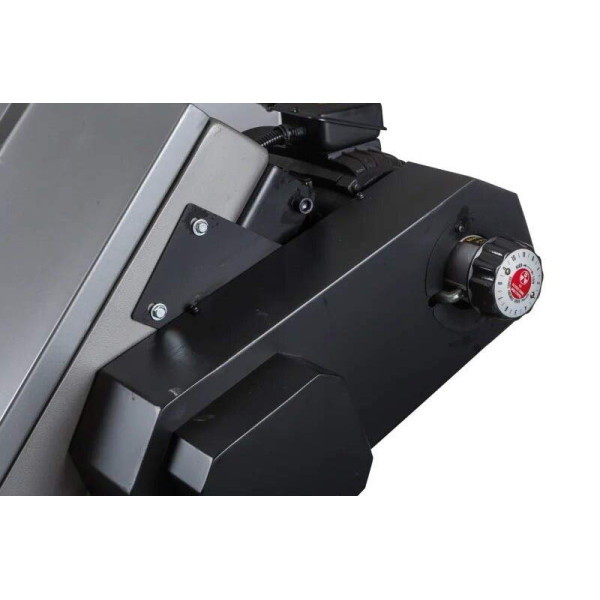

Плавне регулювання швидкості полотна

Варіатор дозволяє безступінчасто змінювати швидкість руху стрічкового полотна в діапазоні 30-105 м/хв. Такий діапазон дає можливість підбирати швидкість різання відповідно до оброблюваного матеріалу та розміру заготовки. Полотно має розміри 27х0,9х3810 мм.

Зона обробки при кутовому різанні

При повороті пильної рами на +45 градусів максимальний діаметр круглої заготовки становить 305 мм, розмір квадратного перерізу - 280 мм, прямокутного - 229х305 мм. Можливості верстата при кутовому різанні залежать від положення рами та форми оброблюваного профілю.

Фіксація заготовки в лещатах

Заготовка утримується ручними лещатами, при цьому затискна губка може швидко переставлятися для адаптації до деталей іншого розміру. Оскільки при кутовому різанні повертається пильна рама, а не лещата, важкі профілі та довгомірний матеріал залишаються в початковому положенні після зміни кута.

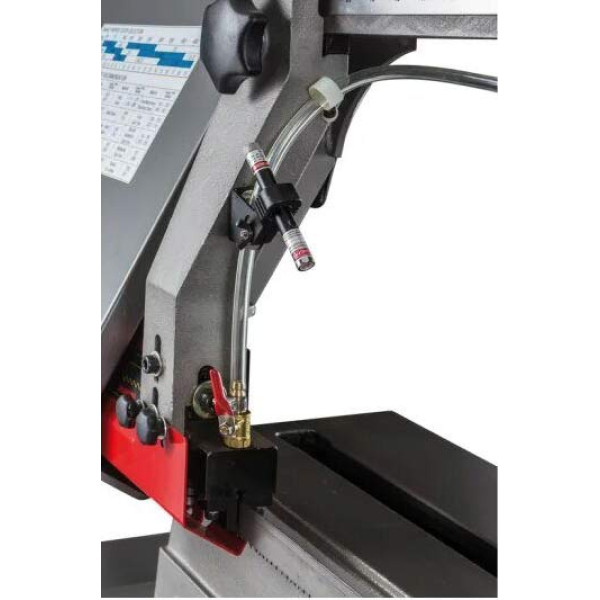

Контроль лінії різу лазерним вказівником

Лазерний вказівник входить у стандартну комплектацію верстата і використовується для візуального визначення лінії проходження полотна. Це дозволяє попередньо контролювати положення різу відносно заготовки перед початком обробки.

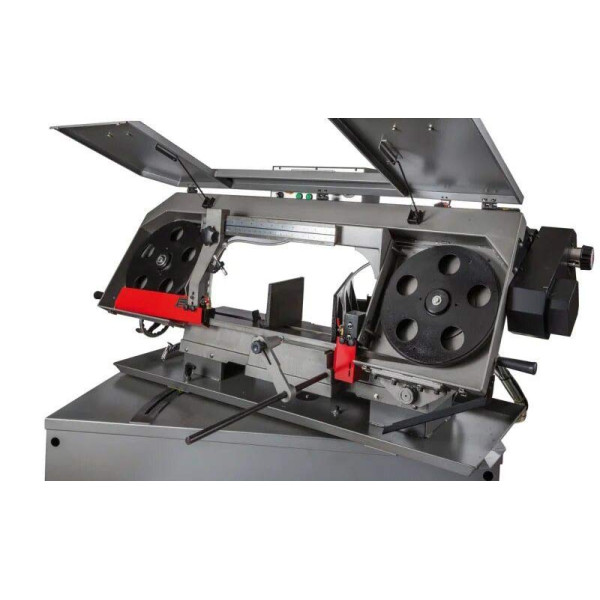

Стабільне натягнення стрічкового полотна

Пильна рама оснащена великими шківами, а для контролю натягнення полотна передбачений пружинний індикатор. Така конструкція дозволяє контролювати стан натягнення при встановленні та підготовці верстата до роботи.

Двоточкова подача МОР

Система охолодження подає мастильно-охолоджуючу рідину в робочу зону через дві точки. Подача МОР використовується безпосередньо під час пиляння для охолодження зони різання та полотна. Закрита підставка одночасно служить основою верстата і розміщує систему охолодження.

Доступ до робочих вузлів та очищення

Конструкція верстата передбачає зручний доступ до вузлів для обслуговування та видалення стружки. Це спрощує виконання регулярних операцій з очищення робочої зони та підтримання обладнання в робочому стані.

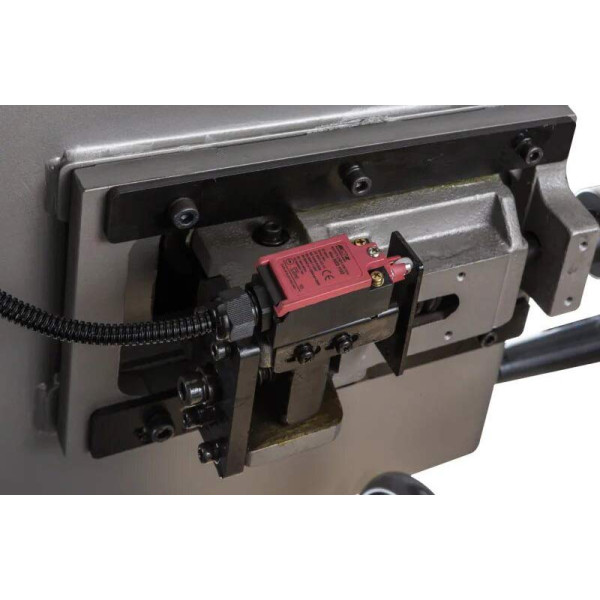

Автоматичне завершення циклу

Автоматичний вимикач закінчення розпилу входить у стандартну комплектацію. Після завершення наскрізного різу він використовується для відключення верстата, що дозволяє завершувати робочий цикл без постійного ручного управління приводом.

Основні характеристики

• Модель - MBS-1319VS.
• Тип конструкції - європейський, з поворотною пильною рамою.
• Напруга - 380 В.
• Потужність двигуна - 2,2 кВт.
• Швидкість руху полотна - 30-105 м/хв.
• Розмір стрічкового полотна - 27х0,9х3810 мм.
• Діапазон повороту пильної рами - 0 / +45 градусів.
• Кут повороту - -45 / 0 градусів.
• Максимальний діаметр обробки при 90 градусах - 330 мм.
• Маса - 455 кг.

Стандартна комплектація

• Біметалеве стрічкове полотно.
• Регульований кінцевий упор.
• Автоматичний вимикач закінчення розпилу.
• Ручні лещата.
• Лазерний вказівник різу.
• Закрита підставка з системою МОР.
• Керівництво з експлуатації.
