Стрічковий верстат JET МBS-1011DAP 50000314T

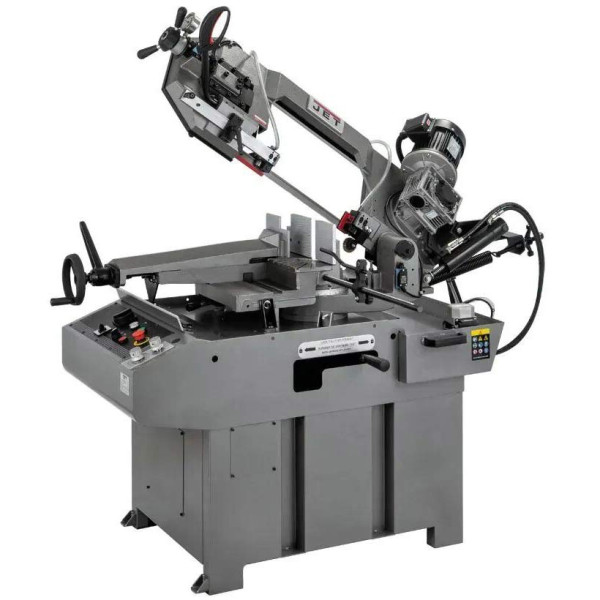

Стрічкопильний верстат JET MBS-1011DAP

Стрічкопильний верстат JET MBS-1011DAP призначений для розпилювання металевих заготовок різного перерізу під прямими та кутовими різами. Верстат оснащений поворотною пильною рамою, гідравлічною системою регулювання опускання, швидкозатискними лещатами та біметалевим стрічковим полотном M42.

Поворотна пильна рама для кутового розпилу

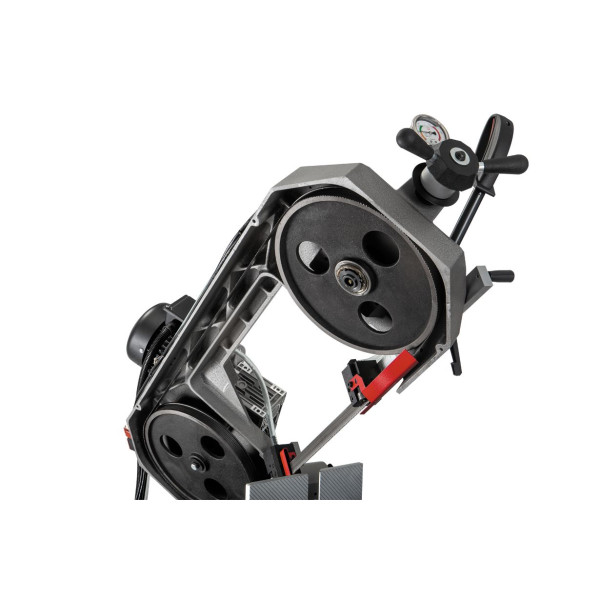

Пильна рама повертається в діапазоні від -45 до +60 градусів. Зміна положення рами розширює можливості обробки при виготовленні металевих конструкцій і дозволяє виконувати кутові різи без додаткової зміни орієнтації заготовки. Максимальна зона обробки залежить від встановленого кута: при 90 градусах верстат працює з круглими заготовками діаметром до 250 мм, квадратними до 240 мм і прямокутними до 285х200 мм.

Гідравлічне регулювання опускання рами

Система гідророзвантаження забезпечує плавне опускання пильної рами з регульованою швидкістю. Оператор може змінювати інтенсивність подачі полотна залежно від перерізу заготовки та умов розпилювання. Це дозволяє контролювати навантаження на ріжучий інструмент і підтримувати стабільне проходження полотна через матеріал.

Дві швидкості руху полотна

Стрічкове полотно працює з двома швидкостями - 36 і 72 м/хв. Зміна швидкості здійснюється за рахунок перемикання кількості полюсів двигуна і дозволяє вибирати режим обробки для різних матеріалів. Приводний двигун потужністю 1100 Вт розрахований на роботу в режимі S1 з тривалим навантаженням.

Редукторний привід з високим крутним моментом

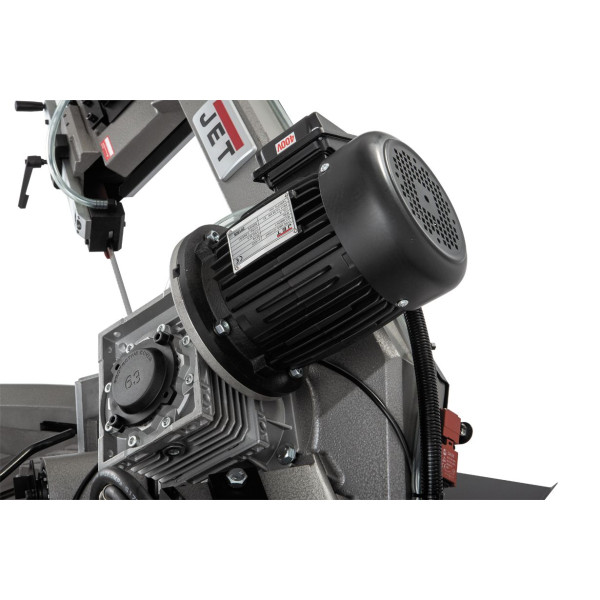

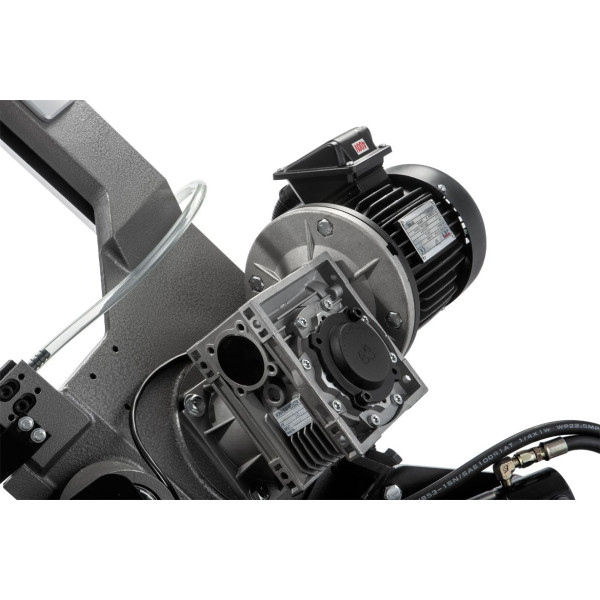

Передача обертання на пильний механізм здійснюється через редуктор приводного двигуна. Редуктор перетворює параметри обертання двигуна для отримання високого крутного моменту на робочому вузлі, необхідного при розпилюванні металевих заготовок.

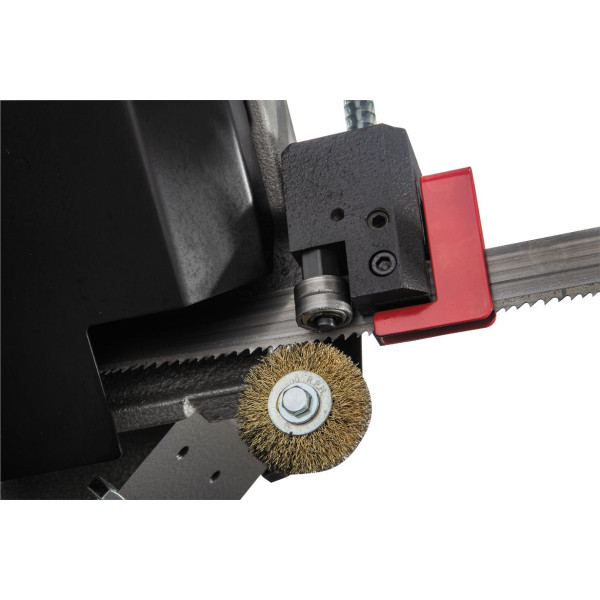

Напрямні з твердосплавними блоками

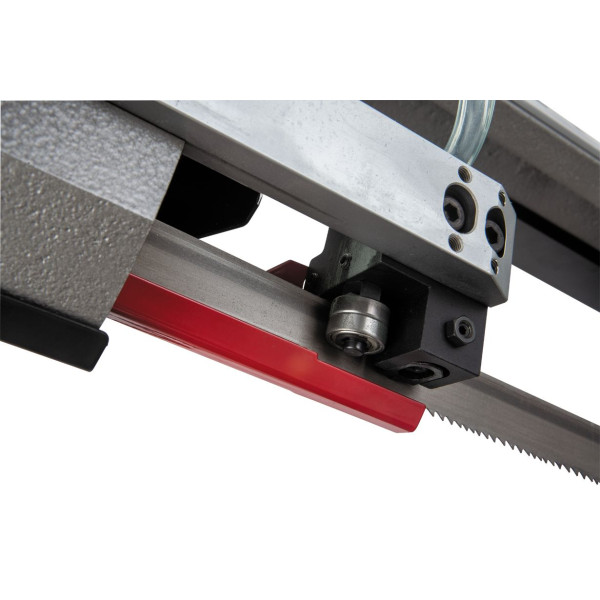

Пильне полотно направляється через регульовані напрямні з твердосплавними блоками. Їх положення можна адаптувати до перерізу оброблюваної заготовки. Напрямні утримують полотно в робочій зоні і сприяють збереженню перпендикулярності різу, одночасно знижуючи небажане переміщення полотна під час роботи.

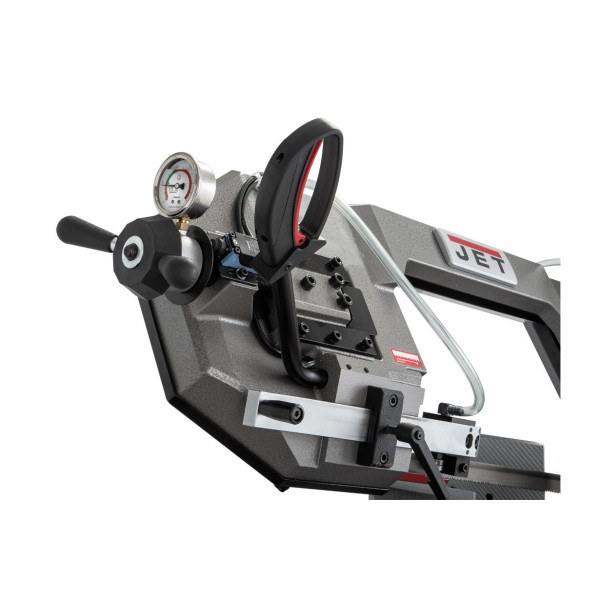

Контроль натягу і захист полотна

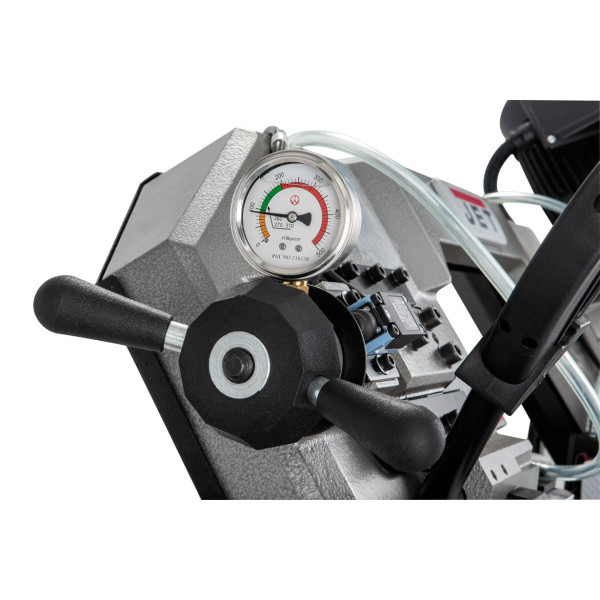

Для налаштування робочого натягу полотна передбачений тензометр. Він дозволяє контролювати зусилля натягу перед початком роботи. У конструкцію також вбудований датчик аварійної зупинки, що реагує на обрив полотна і вимикає верстат.

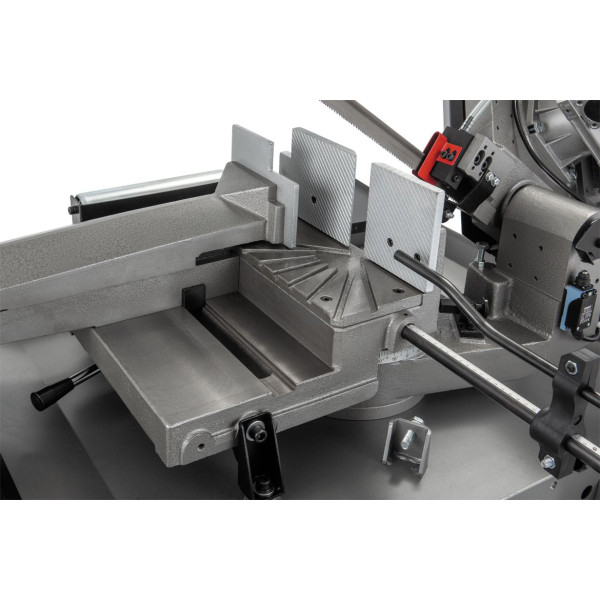

Швидкозатискні лещата і обробка під кутом

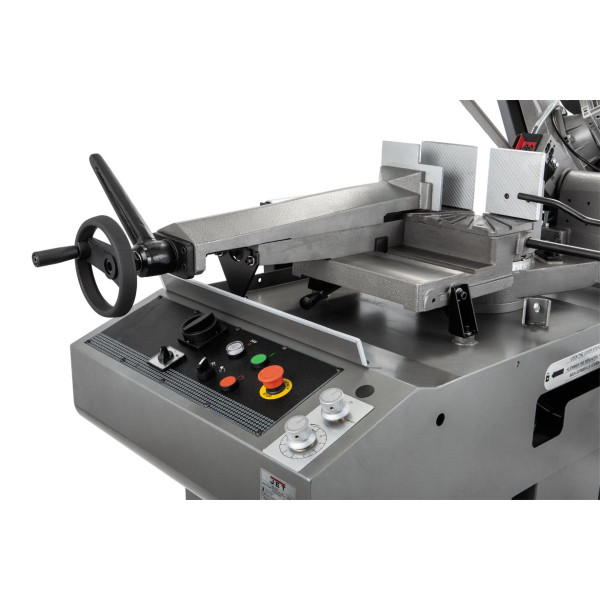

Заготовка фіксується механічними швидкозатискними лещатами з широкими рифленими губками. Положення лещат можна змінювати для роботи з кутовими різами. Така конструкція дозволяє адаптувати зону затиску до положення пильної рами і геометрії оброблюваної деталі.

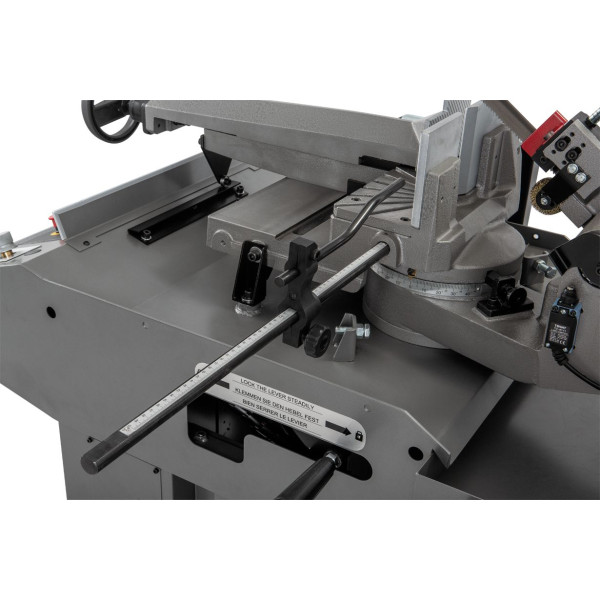

Кінцевий упор для серійного різання

Регульований кінцевий упор оснащений легко читабельною лінійкою. Після встановлення потрібної довжини заготовки упор використовується для позиціонування наступних деталей, що дозволяє отримувати однакову довжину елементів при серійному розпилюванні.

Подача і очищення робочої зони

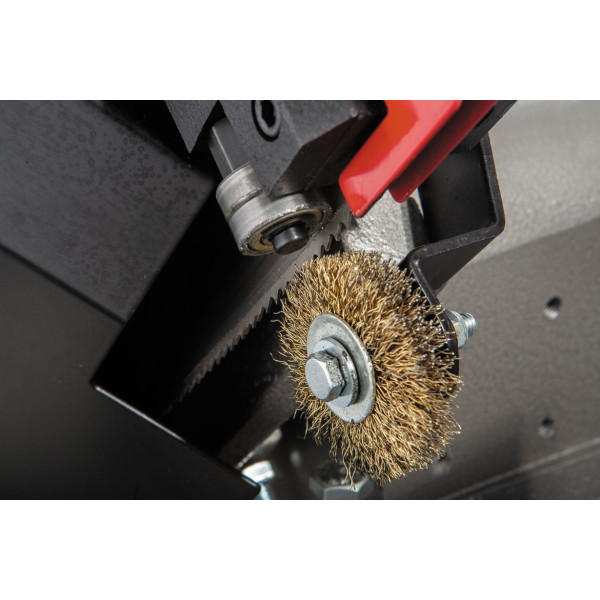

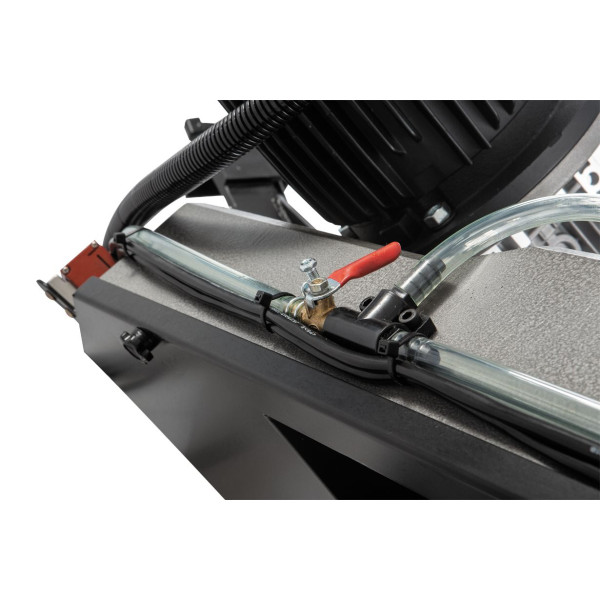

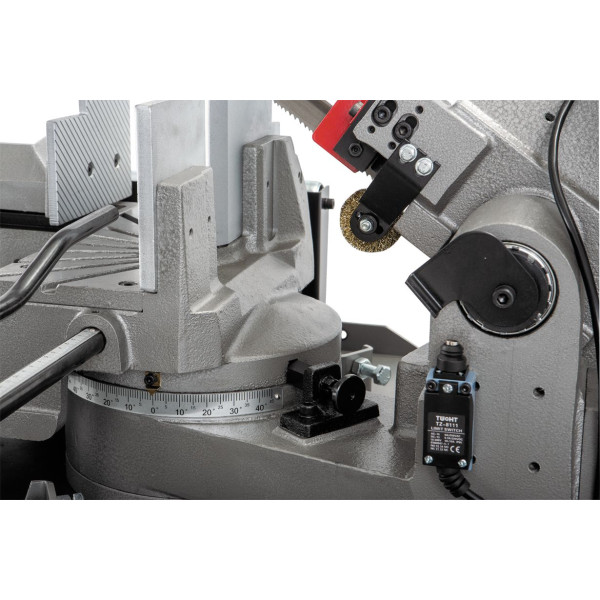

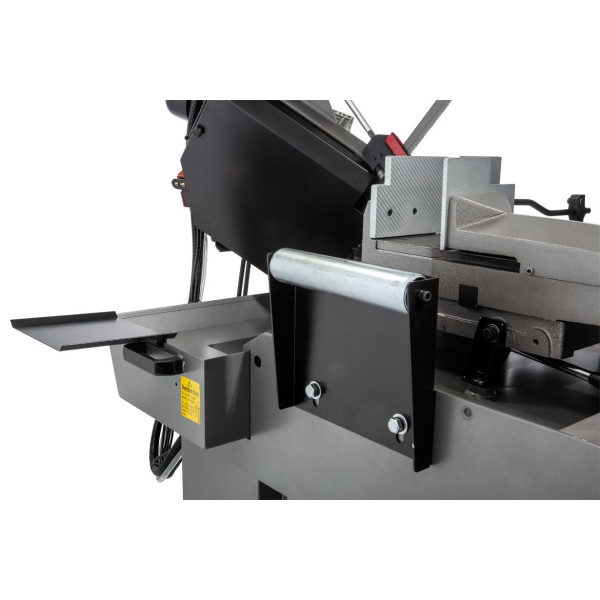

Для полегшення встановлення важких заготовок передбачена вхідна роликова опора. Вона підтримує матеріал при переміщенні до зони різання і знижує необхідність піднімати заготовку вручну. Система подачі МОР направляє охолоджуючу рідину через напрямні блоки безпосередньо в робочу зону. Додатково встановлена кордщітка, що видаляє велику стружку з полотна, яку не вдається змити потоком МОР.

Ручний і автоматичний режим роботи

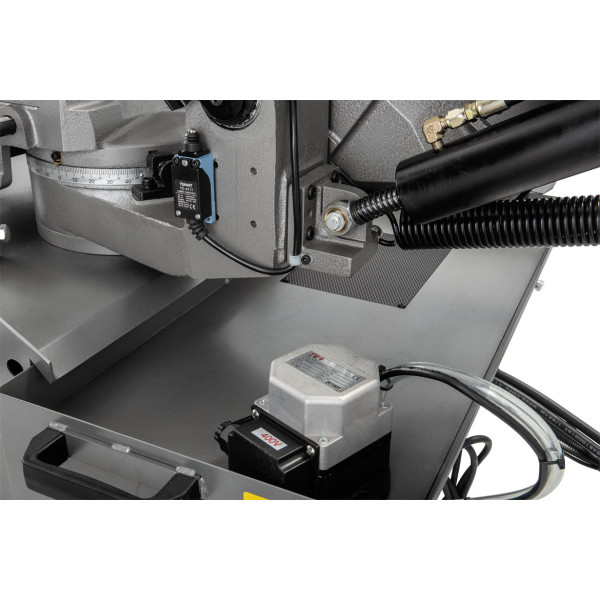

Верстат допускає ручне управління процесом розпилювання, а також роботу з автоматичним відключенням після завершення різу. Центральна панель управління розташована на передній частині корпусу, тому основні органи управління знаходяться в зоні доступу оператора.

Робочі можливості при кутовій різці

При повороті рами до +45 градусів максимальний діаметр круглої заготовки становить 200 мм, квадратного перерізу - 180 мм, прямокутного - 180х140 мм. При куті +60 градусів допустимі круглі заготовки діаметром до 120 мм, квадратні до 95 мм і прямокутні до 110х95 мм. При повороті на -45 градусів максимальні розміри становлять 150 мм для круглого, 140 мм для квадратного і 150х90 мм для прямокутного перерізу.

Основні характеристики

• Модель - MBS-1011DAP.
• Потужність двигуна - 1100 Вт (1,1 кВт), режим S1 100 відсотків.
• Швидкість руху полотна - 36 / 72 м/хв.
• Розмір полотна - 27х0,9х2685 мм.
• Діапазон повороту пильної рами - від -45 до +60 градусів.
• Максимальна зона обробки при 90 градусах - круг 250 мм, квадрат 240 мм, прямокутник 285х200 мм.
• Діаметр шківів - 320 мм.
• Висота робочого столу - 910 мм.
• Вага - 310 кг.

Стандартна комплектація

• Біметалеве стрічкове полотно M42 27х0,9х2685 мм, 5/8 TPI.
• Регульований кінцевий упор.
• Автоматичний вимикач закінчення розпилу.
• Система гідророзвантаження.
• Закрита підставка з системою МОР.
• Швидкозатискні лещата.
• Опорний напрямний ролик.
• Керівництво з експлуатації.
