Верстат деревообробний комбінований GTM MQ393A 17899

Верстат деревообробний комбінований GTM MQ393A

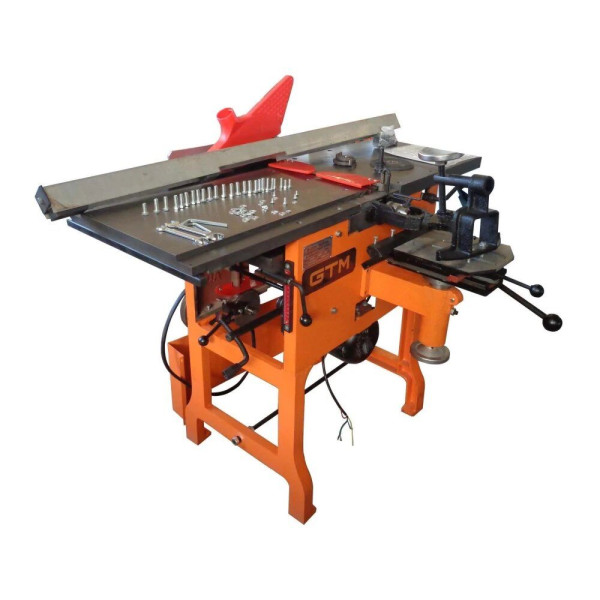

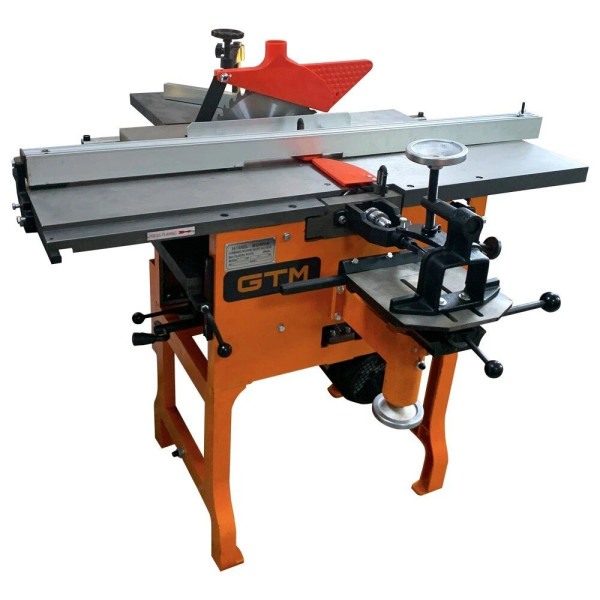

GTM MQ393A - комбінований деревообробний верстат, що об'єднує кілька самостійних робочих вузлів на одній станині. Така компоновка дозволяє виконувати основні операції з обробки деревини без використання окремих спеціалізованих верстатів і послідовного перенесення заготовки між ними. На одному обладнанні можна виконати вирівнювання поверхні, обробку по товщині, розпилювання, свердління, вибірку пазів, фрезерування та долблення деталей. Завдяки цьому верстат підходить для виготовлення меблевих елементів, столярних виробів, будівельних деталей та іншої продукції з деревини.

Компоновка робочих вузлів

Конструкція GTM MQ393A розроблена таким чином, щоб кожна технологічна операція виконувалася окремим робочим вузлом. Усі механізми розміщені на загальній станині та приводяться в дію одним електродвигуном, що виключає необхідність використання кількох одиниць обладнання. Така компоновка дозволяє послідовно виконувати різні етапи обробки однієї заготовки, скорочуючи час переналагодження робочого місця та раціонально використовуючи виробничу площу.

Фугувально-рейсмусовий вузол

Основним робочим вузлом верстата є система фугування та рейсмусування, призначена для підготовки пиломатеріалу перед подальшою обробкою. Ножовий вал діаметром 74 мм обертається зі швидкістю 3500 об/хв і забезпечує обробку деревини шириною до 300 мм. За один прохід знімається шар матеріалу товщиною до 3 мм, що дозволяє поступово отримувати необхідну геометрію поверхні без надмірного навантаження на ріжучий інструмент.

У режимі рейсмусування верстат здатний обробляти заготовки товщиною від 6 до 120 мм. Автоматична подача зі швидкістю 6,5 м/хв забезпечує рівномірне переміщення матеріалу через ножовий вал, сприяючи стабільній якості обробки по всій довжині деталі. Мінімальна довжина заготовки становить 150 мм, а напрямна з регулюванням кута від 0 до 45 градусів розширює можливості обробки при виготовленні різних столярних елементів.

Пильний вузол

Циркулярний вузол призначений для поздовжнього та поперечного розпилювання деревини. Верстат розрахований на використання пильних дисків діаметром до 300 мм з посадковим отвором 25,4 мм. Максимальна глибина пропилу при куті 90 градусів досягає 85 мм, що дозволяє виконувати розкрій дощок, бруса та інших дерев'яних заготовок значної товщини.

Максимальна ширина оброблюваної заготовки становить 300 мм, а регульована напрямна з нахилом до 45 градусів дозволяє виконувати розпил не тільки під прямим, але й під заданим кутом.

Свердлильно-фрезерний і долбіжний вузли

Додаткові технологічні можливості верстата забезпечує свердлильно-фрезерний вузол. Він дозволяє виконувати свердління отворів діаметром до 13 мм і глибиною до 120 мм. При використанні фрезерного інструменту верстат здатний вибирати пази шириною до 16 мм і глибиною до 10 мм, а також виконувати фрезерування шириною до 40 мм і глибиною до 50 мм. Допускається установка фрез діаметром до 150 мм з посадковим отвором 20 мм.

У комплект постачання входить долбіжний вузол, який розширює можливості обладнання при виготовленні пазових і шипових з'єднань, часто використовуваних у столярному виробництві.

Робочий стіл і конструкція верстата

Робочий стіл розміром 1150х390 мм виготовлений з чавуну. Жорстка чавунна поверхня має високу стійкість до деформацій і забезпечує надійну опору для заготовок різної довжини. Велика площа столу полегшує обробку довгомірного пиломатеріалу і сприяє більш точному позиціонуванню деталі при виконанні різних операцій.

При масі 260 кг верстат зберігає стійкість під час роботи, знижуючи вплив вібрацій на точність обробки. Габарити 1246х1620х1030 мм дозволяють розмістити обладнання у виробничій майстерні без необхідності виділення окремої ділянки під кожен технологічний процес.

Електропривод

Усі робочі вузли приводяться в дію однофазним асинхронним електродвигуном потужністю 2200 Вт, розрахованим на підключення до побутової мережі 230 В. Використання однофазного живлення дозволяє експлуатувати верстат у майстернях, де відсутня трифазна електромережа, зберігаючи при цьому можливість виконання повного комплексу операцій з обробки деревини.

Основні технічні характеристики

• Живлення - 230 В.
• Споживана потужність - 2200 Вт.
• Матеріал робочого столу - чавун.
• Розмір робочого столу - 1150х390 мм.
• Діаметр ножового вала - 74 мм.
• Частота обертання ножового вала - 3500 об/хв.
• Ширина стругання - до 300 мм.
• Глибина стругання - до 3 мм.
• Товщина заготовки при рейсмусуванні - 6-120 мм.
• Швидкість автоматичної подачі - 6,5 м/хв.
• Максимальний діаметр пильного диска - 300 мм.
• Посадковий діаметр диска - 25,4 мм.
• Максимальна глибина пропилу - 85 мм.
• Максимальний діаметр свердління - 13 мм.
• Максимальна глибина свердління - 120 мм.
• Габарити верстата - 1246х1620х1030 мм.
• Маса - 260 кг.

Комплектація

• Комбінований верстат GTM MQ393A.
• Долбіжний вузол.
• Шліфувальний круг 125х10х18 мм.
• Свердлильний патрон 1,5-13 мм.
• Пильний диск 305х3х25,4 мм (40 зубів).
• Шестигранний ключ 6 мм.
• Шестигранний ключ 8 мм.
• Ріжкові ключі 10х12 мм і 14х17 мм.
