Універсальний фрезерний верстат MAST M-F 150 SERVO M-F 150 Servo

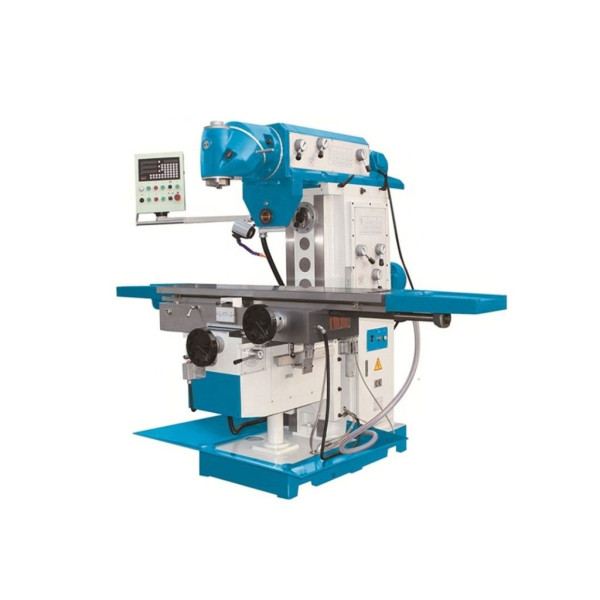

Універсальний фрезерний верстат MAST M-F 150 SERVO

Універсальний фрезерний верстат MAST M-F 150 SERVO призначений для механічної обробки металевих заготовок із використанням вертикального та горизонтального фрезерування. Дві системи фрезерування дозволяють виконувати різні операції на одному верстаті без перевстановлення заготовки між окремими етапами обробки. Потужність двигуна вертикального шпинделя становить 4000 Вт (4 кВт), горизонтального - 5500 Вт (5,5 кВт), що забезпечує роботу з широким спектром фрезерного інструменту.

Конструкція та можливості обробки

Верстат має 3-осьову систему переміщення з механічною подачею по осях X, Y та Z. Робочий стіл переміщується на 1300 мм по осі X, 320 мм по осі Y та 450 мм по осі Z. Таке співвідношення ходів дозволяє працювати із заготовками різних розмірів та виконувати обробку з переміщенням інструменту у трьох напрямках.

Вертикальна фрезерна головка має поворотну конструкцію, завдяки чому шпиндель можна встановлювати під кутом до робочої поверхні. Це розширює можливості верстата під час обробки похилих поверхонь та виконання операцій, для яких потрібне кутове положення інструменту.

Вертикальний шпиндель працює зі швидкістю 60-1750 об/хв, горизонтальний - 60-1800 об/хв. Регульована частота обертання дає змогу підбирати режим фрезерування залежно від матеріалу заготовки, типу та діаметра інструменту.

Система подачі та позиціонування

Переміщення по трьох осях здійснюється за допомогою сервоприводів та механічної системи подачі. Швидкість подачі регулюється потенціометром, що дозволяє змінювати інтенсивність переміщення столу відповідно до поточної операції.

Для контролю положення робочих органів передбачена цифрова індикація по трьох осях. Контрольовані цифрові лінійки передають інформацію про переміщення, що спрощує встановлення необхідного положення під час виконання повторюваних операцій.

Напрямні верстата загартовані та відшліфовані. Їх оброблена поверхня забезпечує спрямований рух робочих вузлів, а автоматична система змащування осей X і Z подає мастильний матеріал до відповідних вузлів під час експлуатації.

Робочий стіл та оснащення

Масивний чавунний стіл обладнаний Т-подібними пазами, які використовуються для закріплення заготовок, лещат та іншої технологічної оснастки. Жорстка лита станина формує нерухому основу для робочих механізмів та забезпечує необхідну стабільність під час фрезерування.

Система подачі ЗОР використовується для охолодження зони різання та відведення тепла, яке утворюється під час контакту фрези із заготовкою. Освітлення робочої зони забезпечує додаткову видимість інструменту та деталі, а захисний екран відокремлює робочу область під час обробки.

Область застосування

MAST M-F 150 SERVO застосовується у виробничих та ремонтних майстернях, інструментальних цехах та на підприємствах, де необхідно виконувати різні операції фрезерування металу на одному обладнанні. Вертикальна система підходить для обробки верхніх поверхонь, пазів, уступів та інших елементів, тоді як горизонтальна система використовується для обробки бічних поверхонь та операцій, де потрібне горизонтальне положення шпинделя.

Поєднання вертикального та горизонтального фрезерування дозволяє виконувати послідовну обробку декількох поверхонь без зміни базування заготовки. Поворотна головка додатково розширює діапазон операцій за рахунок можливості встановлення інструменту під кутом.

Основні характеристики

• Системи фрезерування: вертикальна та горизонтальна.
• Кількість осей: 3.
• Потужність вертикального шпинделя: 4000 Вт (4 кВт).
• Потужність горизонтального шпинделя: 5500 Вт (5,5 кВт).
• Хід по осях X х Y х Z: 1300 х 320 х 450 мм.
• Швидкість вертикального шпинделя: 60-1750 об/хв.
• Швидкість горизонтального шпинделя: 60-1800 об/хв.
• Маса: 2800 кг.

Універсальний фрезерний верстат MAST M-F 150 SERVO поєднує два способи фрезерування, тривісне переміщення, поворотну головку та цифровий контроль положення. Така конструкція дозволяє виконувати широкий спектр операцій з металевими заготовками, змінюючи напрямок обробки та положення інструменту без заміни обладнання.

Купити універсальний фрезерний верстат MAST M-F 150 SERVO за вигідною ціною в нашому інтернет-магазині.
