Міні фрезерний верстат представляє собою зменшеною копію великовагового та повноформатного промислового обладнання. Портативний пристрій підходить для встановлення на обмеженому просторі з метою виготовлення одиничних екземплярів, дрібносерійного виробництва, виконання ремонтних робіт та заточувальних операцій.

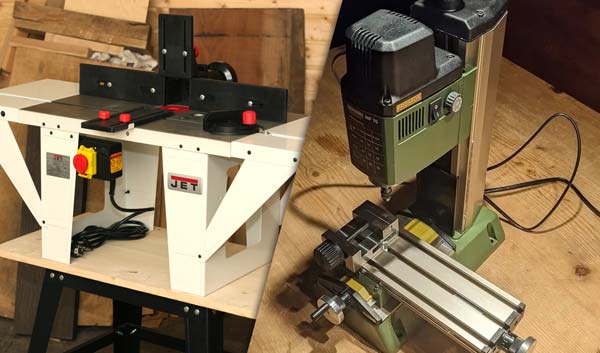

Види міні-фрезерних верстатів. Класифікація
У портативному малопотужному виконанні представлені апарати практично будь-якої технологічної чи конструктивної приналежності. Розроблено численні та різноманітні способи класифікації.
За спектром вирішуваних виробничих завдань, такі мініатюрні машини поділяють на універсальні, вузького призначення, спеціалізовані. Перші мають найширший функціонал, підходять для виготовлення стандартних деталей або кінцевих виробів з:
- металевих сплавів;
- деревини;
- композитних матеріалів;
- кераміки;
- полімерів;
- органічного скла;
- натурального або штучного каменю.
Моделі вузького призначення використовуються для однотипного техпроцесу - нарізування зубців, заточування виконавчого інструменту, висвердлювання отворів. До категорії спеціалізованого обладнання відносять агрегати, придатні лише для виготовлення певного виробу із заданими параметрами.
Інші способи класифікації ґрунтуються на класі точності, ступені автоматизації, наявності або відсутності консольного сегмента. Міні фрезеровочний верстат буває ручним (переносним) або стаціонарним. Перший варіант є електроінструментом із вбудованим акумулятором.
Стаціонарні настільний екземпляри вимагають постійного підключення до джерела живлення напругою 220 вольт. Відповідно до конструктивної будови та кінематичної схеми розрізняють:
- Горизонтальні. Шпиндельна коробка розміщена перпендикулярно оброблюваної площини заготовки. Горизонтальні моделі належать до категорії універсального обладнання. Компактні машини використовують для вирівнювання поверхонь, оформлення фасонних площин.
- Рослинні. Моделі цієї класифікаційної приналежності часто випускають із чпу – програмованим модулем управління. Вони застосовуються для виготовлення корпусних деталей, друкованих плат, фітингів, запірної арматури.
- Вертикальні з консоллю. Конструкції та функціональні можливості дозволяють встановлювати на такі машини оснащення широкої номенклатури. На таких пристроях виконують зенкерування, розгортання отворів.
- Широкоуніверсальні. Оснащені додатковою поворотною віссю шпинделя, рухомою робочою плитою. Компактне широкоуніверсальне обладнання застосовується при виготовленні зірчастих деталей, шестерень, колінчастих валів.
Прецизійний міні фрезерувальний верстат використовують у ювелірних майстернях, при виготовленні деталей годинникового механізму, мікроелектронних компонентів. Він призначений для обробки призматичних та плоских елементів товщиною до 20 мм.
В окремий клас універсальних пристроїв виділяють свердлильно-фрезерувальні апарати форм-фактора міні, на яких створюють криволінійні площини, виконують механічне або автоматичне калібрування.
Такі агрегати підходять для формування внутрішніх канавок з гладкими стінками, виробництва гребінчастих деталей, обробки шпунтових та шліцевих з'єднань. У настільному виконанні випускають високоточне гравірувальне та копіювальне обладнання.

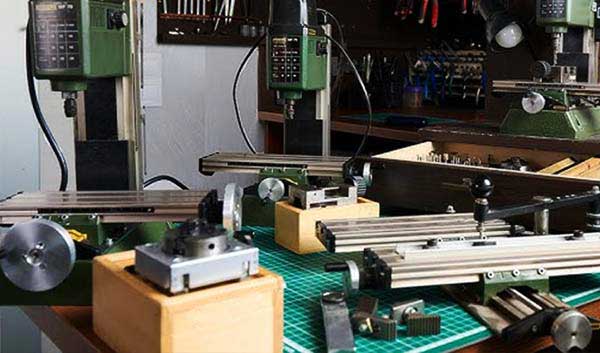

Принцип роботи невеликого фрезерного верстата. Пристрій. Можливості
Поширені варіанти з безступінчастим регулятором обертів шпинделя. Такі моделі:
- коштують порівняно недорого;
- відрізняються малою шумністю та енергетичною економністю;
- мають розрахункову потужність 300-500 Вт;
- практично не створюють вібрацій;
- прості та зручні у повсякденній експлуатації
Будь-який маленький фрезерний верстат незалежно від модифікації чи класифікаційної приналежності характеризується незмінним принципом дії. Фреза, що обертається навколо власної осі, переміщується в різних напрямках відносної закріпленої на робочому столі.
Потрібна форма та задані геометричні параметри створюються шляхом зняття шару матеріалу. Конструкція пристрою залежить від призначення. Незмінними залишаються такі компоненти:
- станина, представляє собою литу чавунну або сталеву основу;
- повзунковий механізм, призначений для фіксації, підтримки, переміщення оснастки;
- санки, що реалізують подовжню подачу;
- шпиндель – вузол складної будови, в якій кріпляться фрези для міні-фрезерного верстата;
- електромотор, який відповідає за запуск обладнання, подачу охолоджуючої рідини;
- система керування – механічна, автоматична або комп'ютеризована.
Обробні можливості міні-агрегату залежать від типу матеріалу, технічних характеристик. Моделі по металу застосовують для фрезерування будь-яких зовнішніх площин або внутрішніх поверхонь.
Такі апарати створюють фігурні контури, прямі та звивисті пази, розсвердлюють та розточують отвори. Маленький фрезерний верстат має обмеження за величиною заготовки через невелику площу робочої плити.
Технологічні можливості машин по дереву:
- стругальні операції;
- фігурне випилювання;
- вибірка круглих, трикутних або квадратних пазів;
- створення шипових з'єднань;
- торцювання;
- виготовлення рельєфних опуклих або увігнутих елементів.
Найкращий зразки побутового верстатобудування оснащені системою автоматичного охолодження, вакуумними притискними пристроями, механізмом швидкої зміни виконавчого інструменту та допоміжного оснащення.

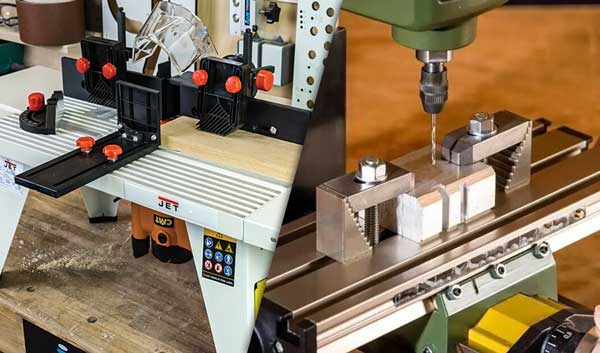

Вибір маленького фрезерного верстата
Зважають на масогабаритні параметри, від яких залежать можливості розміщення. Невеликий фрезерний верстат має стандартну вагу в діапазоні 10-30 кг. На вартість впливають технічні характеристики, функціональні можливості. При виборі звертають увагу на:
- граничний розмір заготівлі;
- потужність електродвигуна;
- обороти шпинделя;
- наявність інтегрованої системи охолодження;
- підтримувану номенклатуру виконавчого інструменту та допоміжного приладдя;
- можливість встановлення додаткових обробних модулів;
- ремонтопридатність;
- доступність гарантійного та сервісного обслуговування, комплектуючих.
Скільки коштує малий фрезерний верстат визначається зазначеними факторами та критеріями. Чим потужніший двигун і більше обертів шпиндельного вузла, тим вище продуктивності та твердіше матеріали доступні для обробки.
Для деревообробних машин важлива вбудована система аспірації. Для виготовлення одиничних виробів достатньо придбати бюджетний апарат із ручним управлінням. При масовому виробництві однотипних виробів виправдано придбання програмованого приладу.

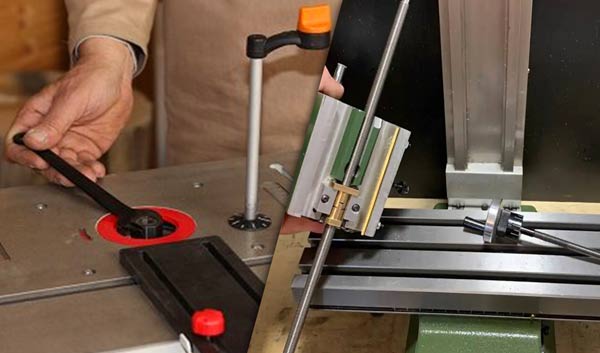

Оснащення для фрезерного верстата
Інструменти, витратні матеріали, допоміжне приладдя, що використовуються, визначають функціональні можливості обробної машини. Мобільний фрезерний верстат зазвичай підтримує встановлення дискових, фасонних, будь-яких інших фрез. Стандартно кріплять:
- розточувальну. кутову, ділильну головки;
- шипорізну каретку;
- одно- або двоплечовий важіль;
- тиски для утримання у потрібному положенні заготівлі;
- завзяте та притискне приладдя, що застосовується для фіксації порівняно великих деталей;
- кутові плити.
До категорії додаткового оснащення відноситься похило-поворотні столи, оправлення. перехідні втулки. Сучасні моделі комплектуються пневматичними та цанговими патронами, копіювальним модулем.

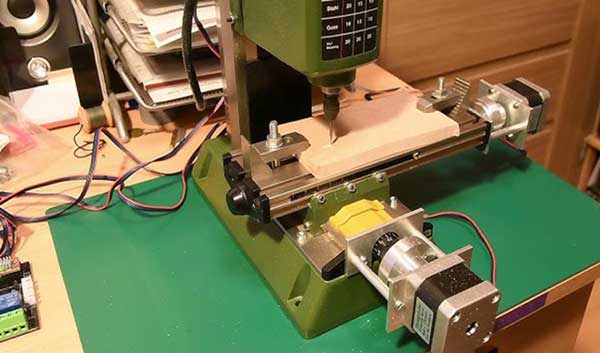

Техніка безпеки під час роботи на портативних фрезерних верстатах
Забороняється застосовувати пошкоджені або сильно зношені фрези, торкатися голими руками до електричної частини. Заміну інструменту виконують лише при вимкненому живленні. Переносний фрезерний верстат обов'язково комплектується захисним екраном.
Заборонено знімати такий пристрій у процесі роботи. Не можна залишати без нагляду увімкнений агрегат. Перед запуском електродвигуна обов'язково слід перевірити надійність кріплення інструменту, вузлів, навісного оснащення.
