Напівавтоматична пила торцювання для різання алюмінію Tugra Makina AC 400 з двома затисками AC 400 2 clamps

Напівавтоматична пила торцювання для різання алюмінію Tugra Makina AC 400 з двома затисками

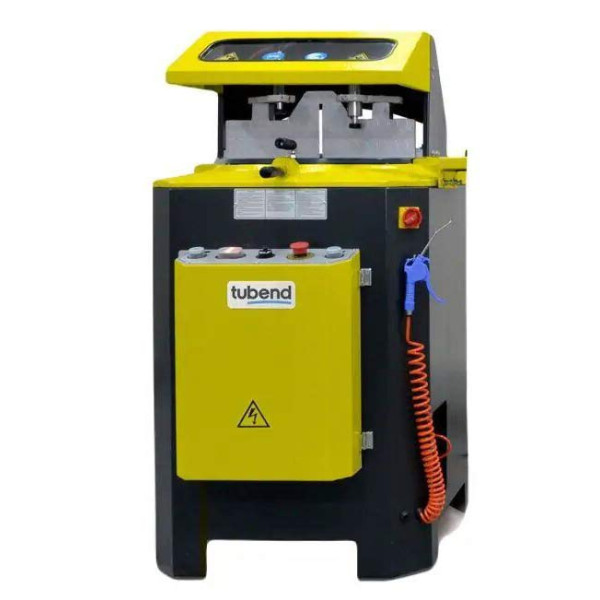

Напівавтоматична торцювальна пила Tugra Makina AC 400 призначена для точного різання алюмінієвих та ПВХ-профілів під заданим кутом. Станок оснащений пильним диском діаметром 400 мм, гідропневматичною системою подачі пильної голови, поворотним столом з кутовою шкалою та пневматичними затискачами. Обробка заготовок виконується з нижньою подачею диска, а напівавтоматичний цикл з дворучним управлінням забезпечує контрольоване виконання операції.

Ріжуча здатність для профілів різного перерізу

Пильний диск розміром 400х32х4 мм дозволяє обробляти великі алюмінієві та ПВХ-профілі. При прямому різанні максимальна ріжуча здатність становить 120 мм для круглого перерізу, 120х120 мм для квадратного та 150х100 мм для прямокутного. При різанні під кутом 45 градусів максимальний переріз квадратної заготовки становить 100х100 мм, прямокутної - 130х80 мм, а діаметр круглого профілю - 100 мм.

Поворотний стіл для кутового різання

Поворотний стіл встановлений на фланці великого діаметра і повертається на 45 градусів вправо і вліво. Кругова кутова шкала дозволяє контролювати положення заготовки, а механічні позиційні упори забезпечують швидке встановлення кутів 15, 22.5, 30 і 45 градусів. Для виконання різів під довільним кутом передбачено фрикційний затискач. Така конструкція спрощує налаштування станка і забезпечує повторюваність кутів при серійній обробці.

Пневматична фіксація заготовки

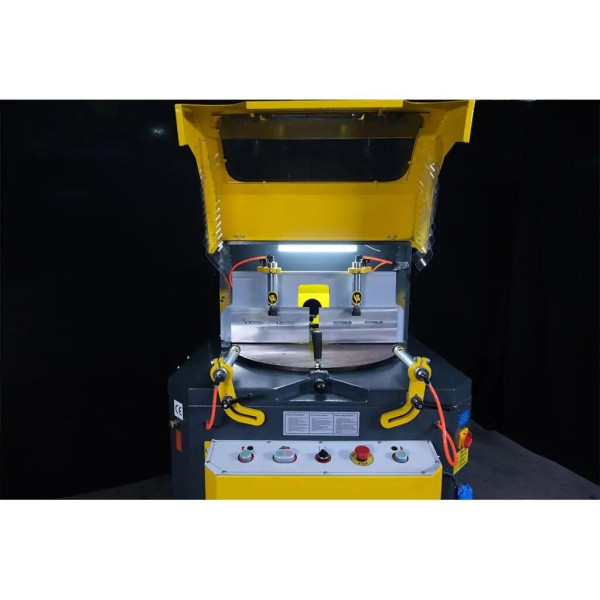

На поворотному столі встановлені два подвійних пневматичних затискачі. Оскільки затискачі повертаються разом зі столом, заготовка зберігає зафіксоване положення при зміні кута різання. Це зменшує ризик зміщення профілю і сприяє стабільності обробки. Робочий тиск пневматичної системи становить 6-8 бар, витрата повітря - 35 л/хв.

Гідропневматична подача пильної голови

Подача диска виконується знизу за допомогою гідропневматичної системи з регулюванням швидкості. Плавне переміщення пильної голови дозволяє контролювати процес врізання диска в матеріал і адаптувати швидкість подачі до умов різання. Диск встановлений на шпиндельному валу діаметром 32 мм з жорсткою посадкою, а дві опори на підшипниках забезпечують підтримку шпиндельного вузла під час роботи.

Регулювання швидкості обертання диска

Швидкість обертання пильного диска регулюється до 3000 об/хв. Регулювання дозволяє налаштовувати режим роботи відповідно до оброблюваного профілю та умов різання.

Рухомий задній упор

Регульований задній упор дозволяє змінювати положення точки опори заготовки і адаптувати робочу зону до профілів різної ширини і висоти. Це розширює діапазон оброблюваних перерізів у межах максимальної ріжучої здатності станка.

Система охолодження та очищення

Станок оснащений системою СОЖ, яка використовується під час обробки для подачі охолоджувальної рідини в робочу зону. Для очищення обладнання передбачено пневматичний пістолет.

Захисний кожух та система безпеки

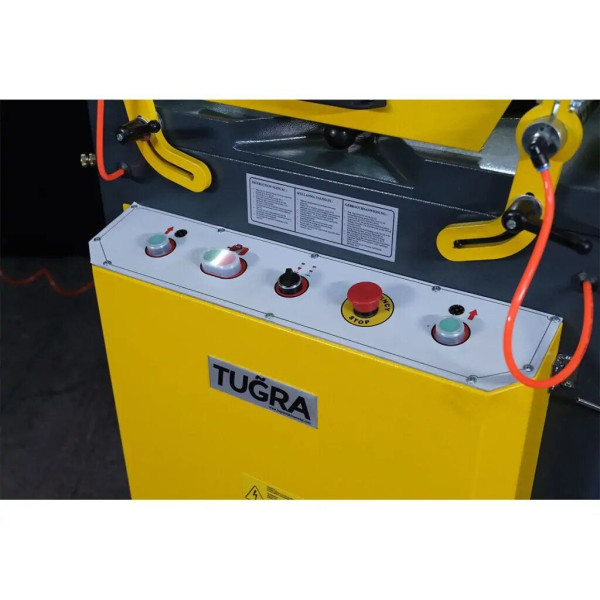

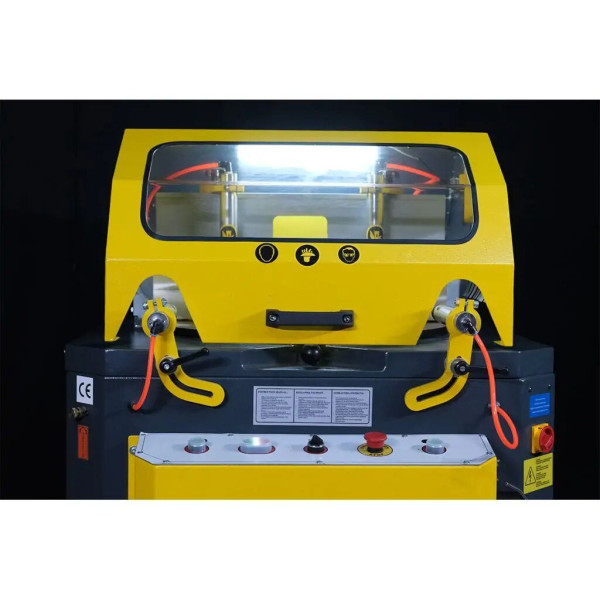

Пильний вузол повністю закритий захисним кожухом. Запуск блокується при відкритому кожусі. Дворучне управління знижує ризик випадкового запуску під час виконання операції, а кінцевий вимикач контролює положення елементів системи безпеки.

Трифазний двигун і сталева станина

Головний привід оснащений трифазним асинхронним двигуном потужністю 1,5 кВт. У характеристиках моделі також вказана потужність двигуна 1,5/2 кВт. Станок встановлений на зварній сталевій станині коробчастого типу, яка формує жорстку основу для розміщення робочих вузлів. Габаритні розміри обладнання становлять 1000х1150х1450 мм, вага - 162 кг.

Основні характеристики

• Призначення - різання алюмінію та ПВХ.
• Діаметр пильного диска - 400 мм.
• Максимальна ріжуча здатність круглого перерізу при 90 градусах - 120 мм.
• Максимальна ріжуча здатність квадратного перерізу при 90 градусах - 120х120 мм.
• Максимальна ріжуча здатність прямокутного перерізу при 90 градусах - 150х100 мм.
• Діапазон повороту столу - 45 градусів вправо і вліво.
• Швидкість обертання диска - до 3000 об/хв.
• Потужність головного двигуна - 1,5 кВт.
• Напруга - 380 В.
• Робочий тиск повітря - 6-8 бар.

Комплектація та додаткове оснащення

• Пневматичний пістолет.
• Система СОЖ.
• Поворотний стіл з кутовою шкалою.
• Два подвійних пневматичних затискачі.
• Рухомий задній упор.
