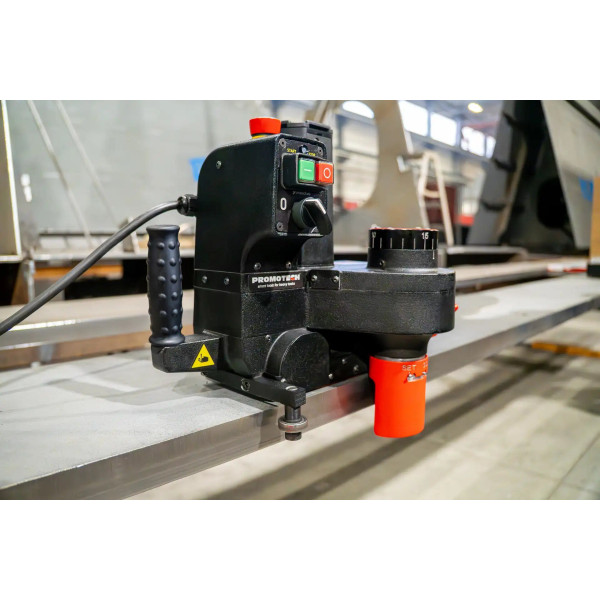

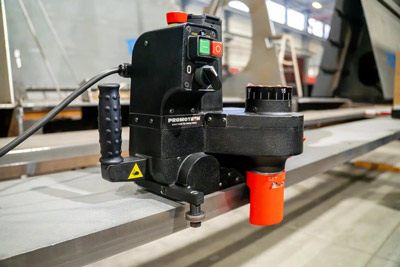

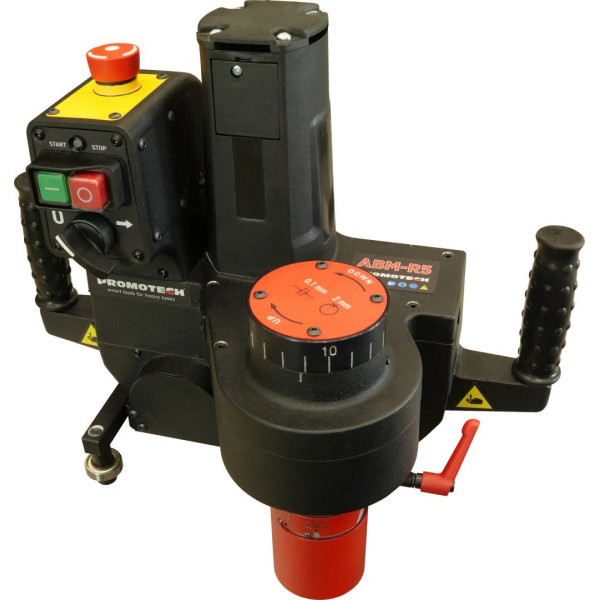

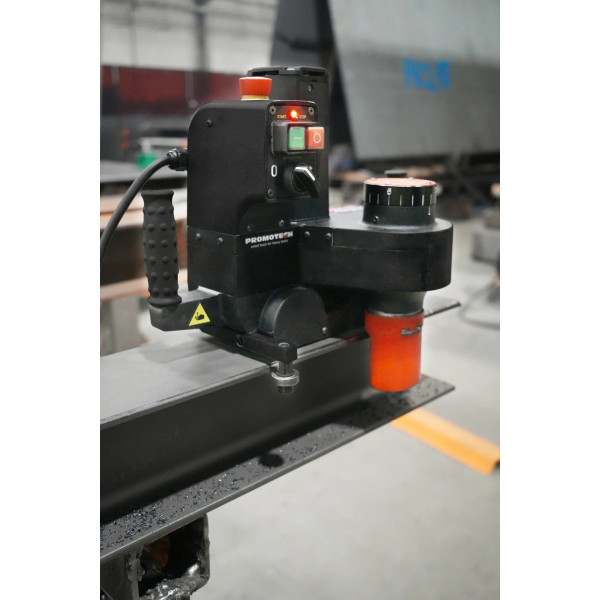

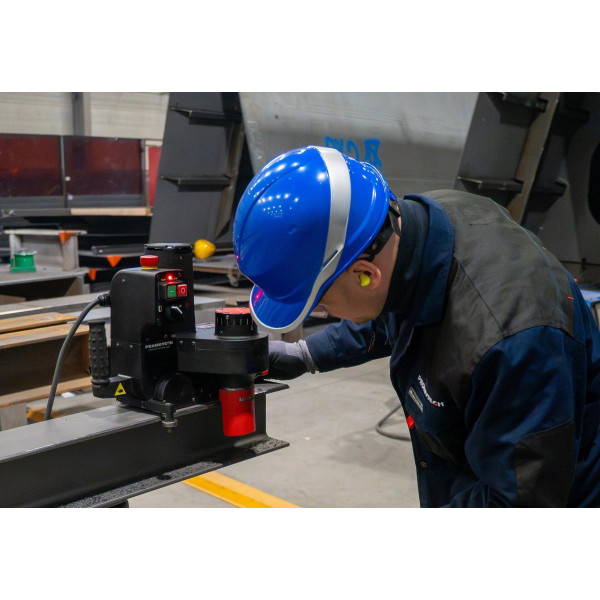

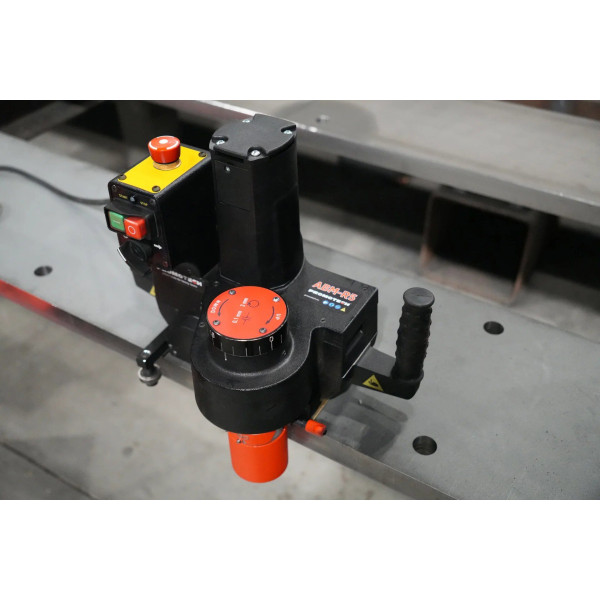

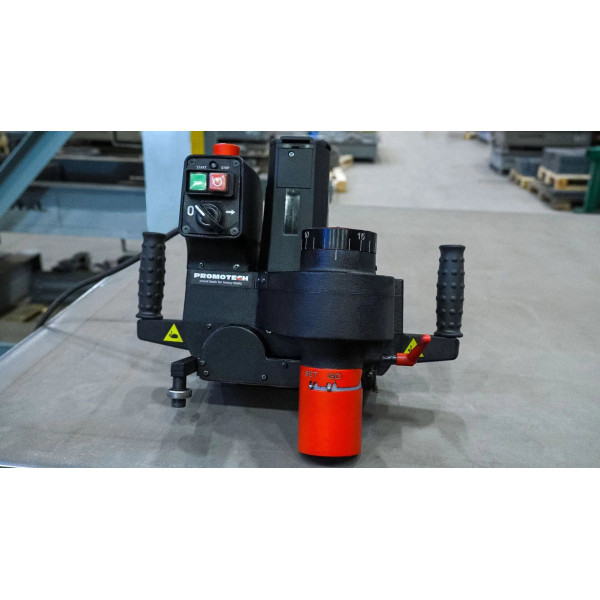

Автоматичний радіусний фаскоріз PROMOTECH ABM-R5
Фаскоріз ABM-R5 - промислова машина для автоматичного зняття фасок і радіусного заокруглення кромок сталевих листів, профільного прокату та двотаврових балок. Обладнання використовує технологію холодного фрезерування, завдяки якій обробка виконується без термічного впливу на метал. Машина призначена для підготовки деталей під зварювання, видалення гострих кромок, формування радіусів і підготовки поверхонь перед нанесенням захисних покриттів.

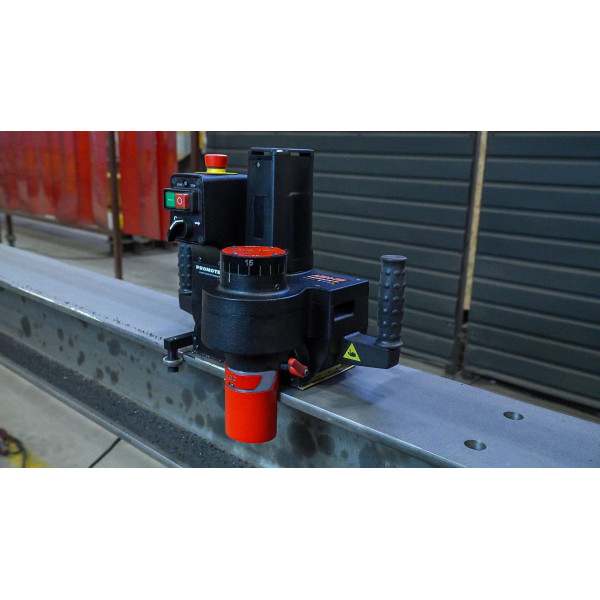

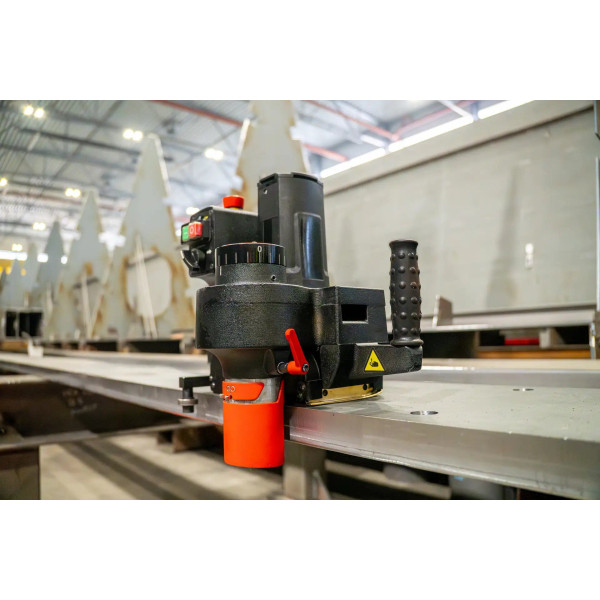

Компактна конструкція, магнітна система автоматичної подачі та відсутність необхідності в напрямних дозволяють використовувати обладнання як у виробничих цехах, так і безпосередньо на будівельних і монтажних майданчиках при обробці довгомірних заготовок.
Призначення та область застосування
Фаскознімач призначений для механічної обробки кромок конструкційної сталі перед подальшими технологічними операціями. Обладнання застосовується при виготовленні металоконструкцій, виробництві будівельних елементів, виготовленні суднових конструкцій, зварювальних роботах та обробці профільного прокату.
Модель підходить для обробки:
- сталевих листів;
- двотаврових балок з широкими та вузькими полицями;
- швелерів;
- інших металевих профілів з прямолінійними кромками.
Функціональні можливості
ABM-R5 об'єднує кілька операцій обробки в одному обладнанні, що дозволяє відмовитися від використання окремих машин для підготовки кромок.
- радіусне заокруглення кромок R2, R3, R4 і R5;
- обробка верхньої кромки;
- обробка нижньої кромки при встановленні додаткової фрезерної головки;
- зняття прямої фаски шириною до 6 мм;
- автоматичне переміщення по заготовці за рахунок магнітного приводу;
- робота без рейкових напрямних.
Принцип роботи
Обробка виконується методом холодного фрезерування. Ріжуча фреза поступово знімає шар металу, формуючи необхідний профіль кромки. На відміну від обробки кутовими шліфувальними машинами, холодне фрезерування виключає деформацію матеріалу, високу повторюваність розмірів і практично не вимагає подальшої доробки поверхні.
Під час роботи магнітна система автоматично утримує машину на металевій поверхні та переміщує її вздовж кромки з постійною швидкістю до 2 м/хв. Завдяки цьому оператору не потрібно вручну підтримувати рівномірну подачу, що позитивно впливає на якість обробки.

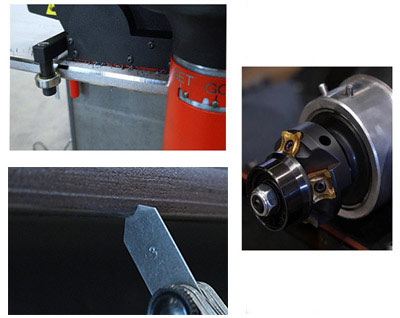

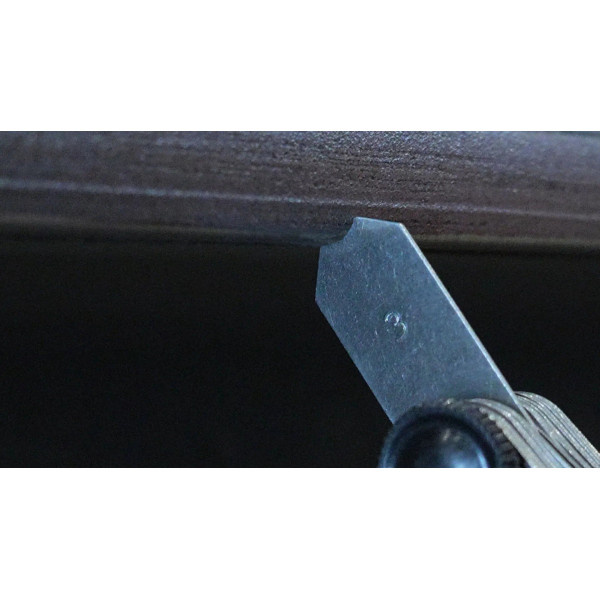

Обробка радіусних кромок

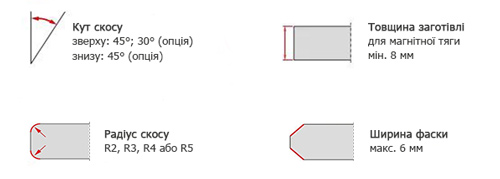

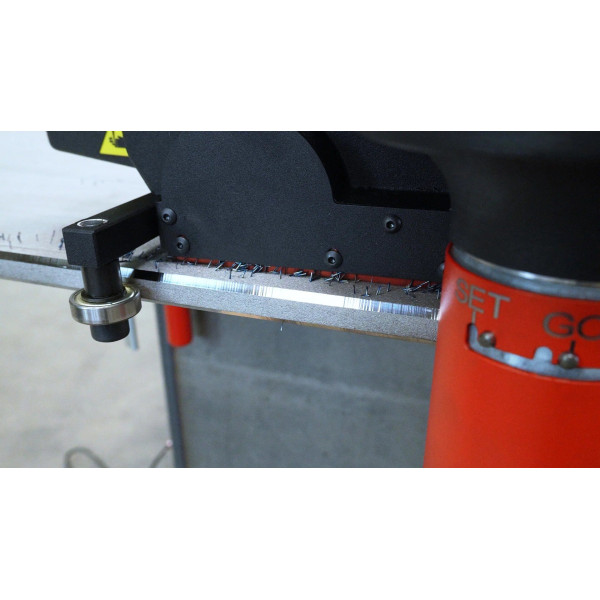

Машина дозволяє формувати радіуси R2, R3, R4 і R5. Позначення R вказує на радіус заокруглення кромки в міліметрах. Наприклад, радіус R3 означає плавне заокруглення кромки радіусом 3 мм.
Радіуси R2, R3 і R4 зазвичай формуються за один прохід. Для отримання радіуса R5 залежно від матеріалу може знадобитися два проходи.
Радіусне заокруглення використовується:
- для підготовки поверхні перед фарбуванням і нанесенням захисних покриттів;
- для видалення гострих кромок;
- для підвищення безпеки експлуатації металевих конструкцій;
- для зниження ризику передчасного руйнування лакофарбових покриттів на гострих кутах.
Мінімальна ширина оброблюваної деталі становить 150 мм, мінімальна товщина металу - 8 мм.

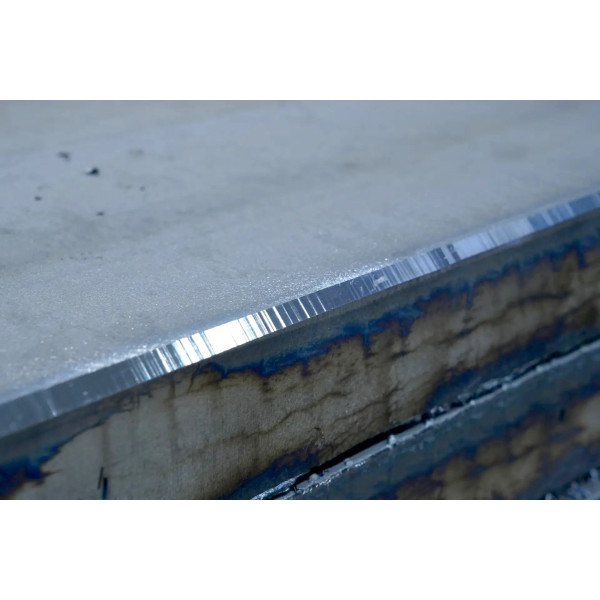

Зняття фаски

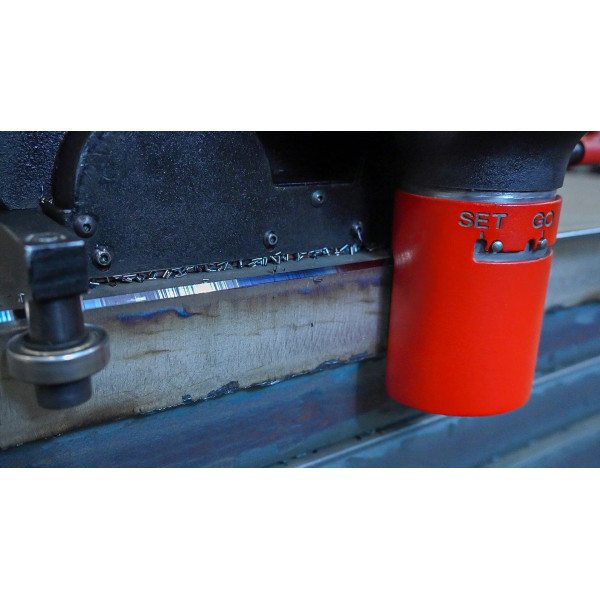

Окрім радіусної обробки обладнання виконує зняття прямої фаски шириною до 6 мм. Фаска являє собою зріз кромки під певним кутом, який необхідний для якісного формування зварного з'єднання та видалення гострих граней.

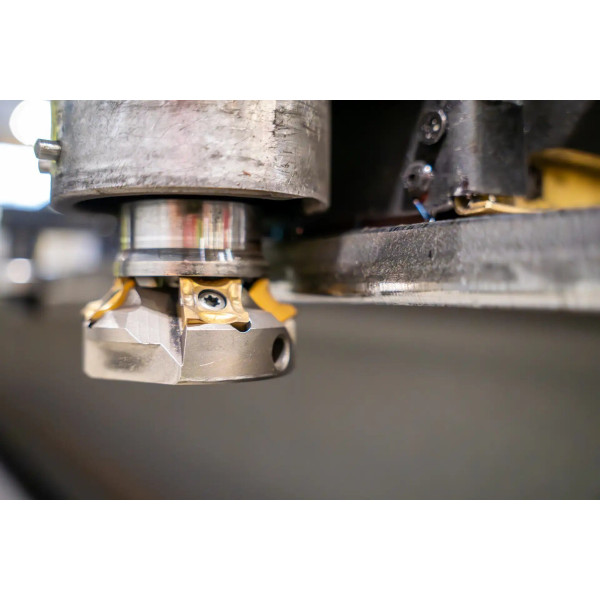

Стандартна комплектація забезпечує обробку під кутом 45 градусів. При використанні додаткової фрезерної головки можливо виконання фаски під кутом 30 градусів. При необхідності ці фрезерні головки та пластини до них можна придбати окремо.

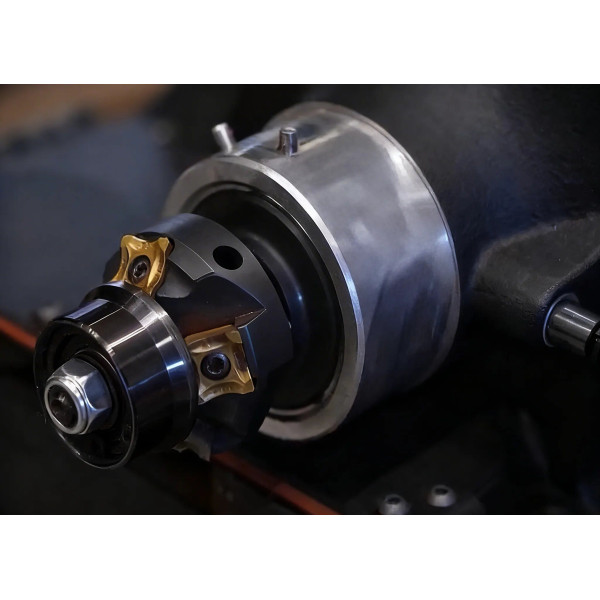

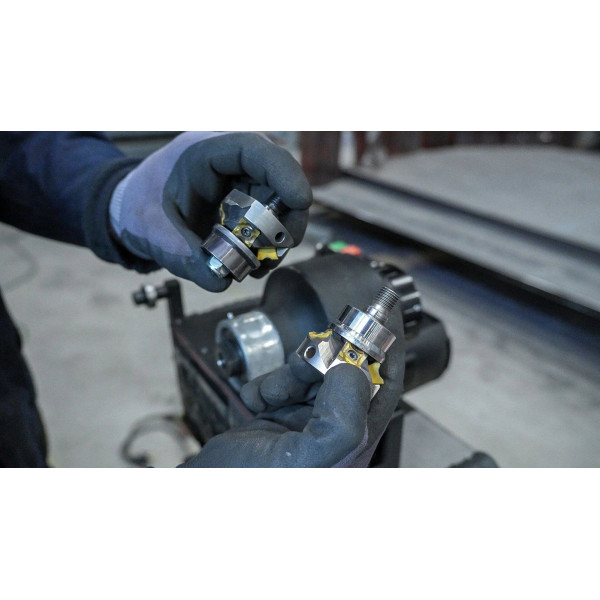

Головки фрезерні
Пластини твердосплавні

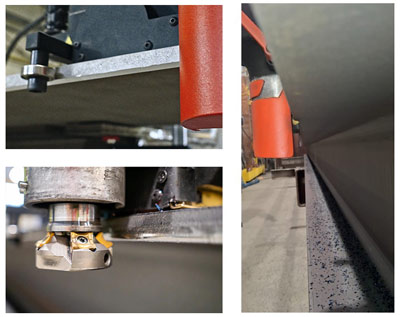

Обробка нижньої кромки
Після встановлення додаткової фрезерної головки машина здатна виконувати як радіусне заокруглення, так і зняття фаски на нижній стороні деталі. Таке рішення виключає необхідність повторної установки або перевертання важких заготовок, що особливо важливо при роботі з великогабаритними металоконструкціями.
При обробці нижньої кромки максимальна товщина металу становить 30 мм.
Для обробки нижньої кромки також передбачена можливість встановлення спеціальної фрезерної головки GLW-0762-0075-00-0 (можна придбати окремо та пластини до них), що дозволяє виконувати фаску під кутом 45 градусів без перевертання деталі.
Головки фрезерні
Пластини твердосплавні

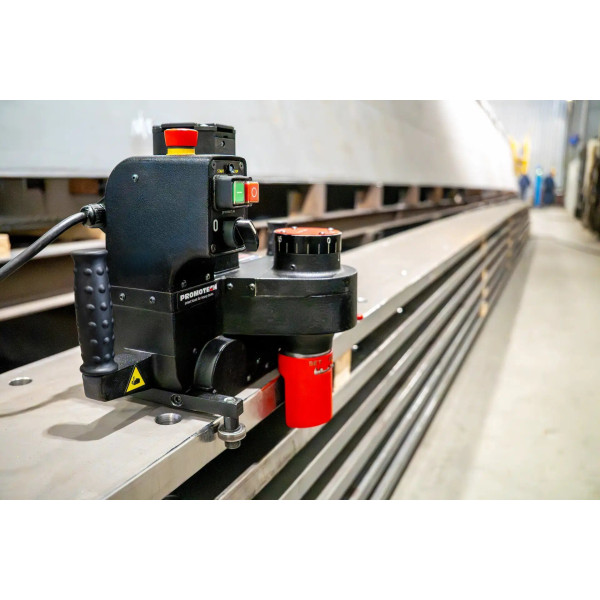

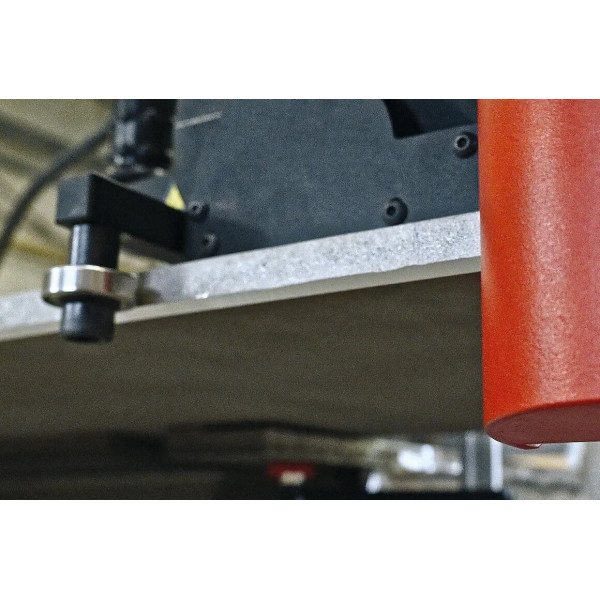

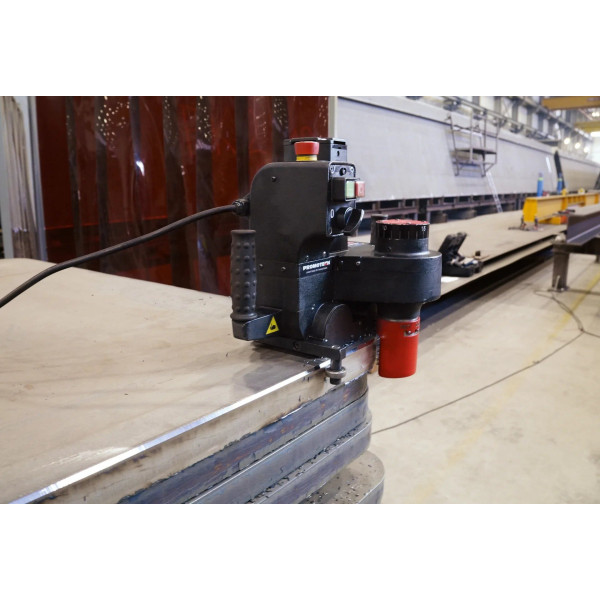

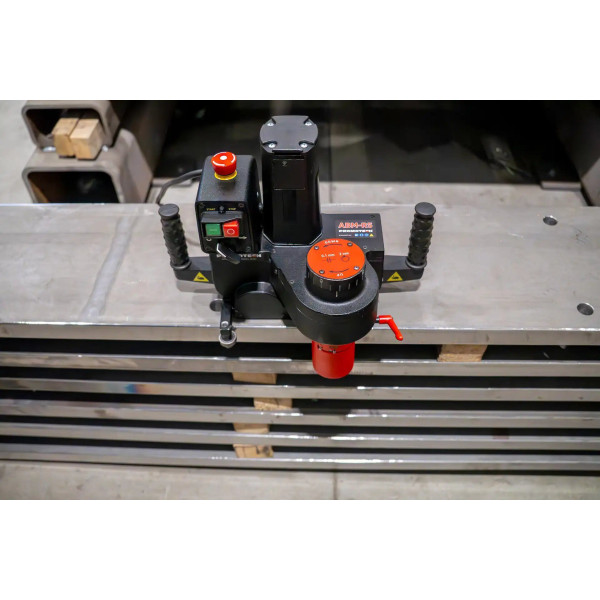

Автоматична система подачі
1.jpg)
Переміщення обладнання здійснюється чотирма приводними колесами з постійними магнітами. Магнітне зусилля надійно утримує машину на поверхні сталі, забезпечуючи стійкий рух навіть при обробці довгих листів і профільного прокату.
Робота без напрямних значно скорочує час підготовки обладнання та дозволяє швидко переходити до обробки наступної деталі.
Інтелектуальна система контролю навантаження
Модель оснащена електронною системою контролю перевантаження, яка безперервно аналізує опір різанню. При збільшенні навантаження, наприклад через затуплення ріжучих пластин або обробку більш міцної сталі, система автоматично зменшує швидкість подачі.
Таке рішення дозволяє:
- зменшити навантаження на електродвигун;
- запобігти пошкодженню ріжучих пластин;
- підтримувати стабільну якість обробки;
- збільшити термін служби інструменту.

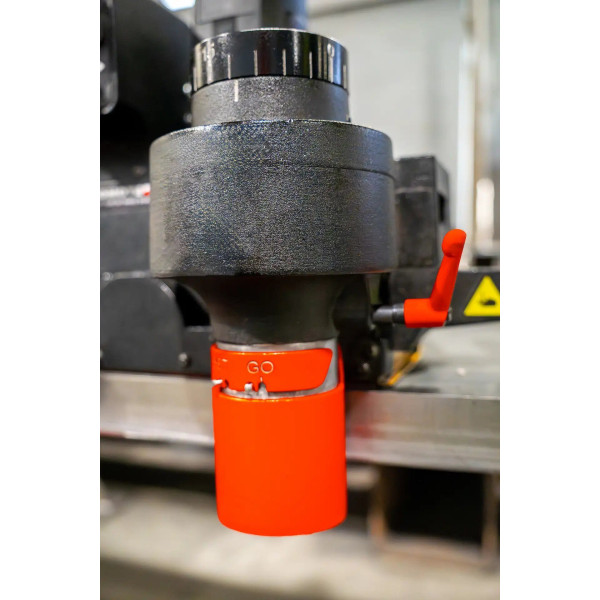

Точність обробки

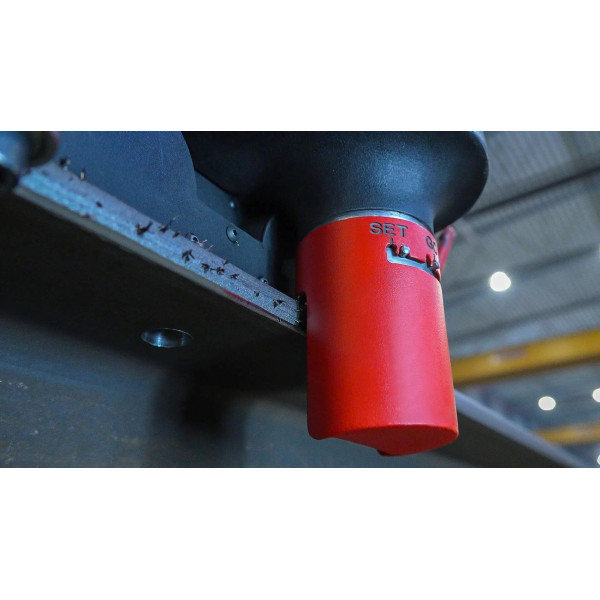

Регулювання положення фрезерної головки здійснюється з точністю 0,1 мм, що дозволяє отримувати однакові розміри фасок і радіусів при серійній обробці виробів.
Після завершення обробки обладнання автоматично припиняє подачу та відводить інструмент від деталі. Така функція знижує ймовірність пошкодження ріжучого інструменту та підвищує безпеку експлуатації.
Технологія холодного фрезерування
Під час обробки метал не піддається локальному перегріву, тому відсутня зона термічного впливу. Це виключає зміну структури металу, виникнення внутрішніх напружень і деформацій, які можуть з'являтися при термічних способах обробки.
Додатковою перевагою є отримання чистої поверхні, практично не потребуючої подальшого зачищення.
Видалення стружки
Вбудована система продувки видаляє металеву стружку із зони різання. Завдяки цьому зменшується ймовірність повторного потрапляння стружки під напрямні колеса, покращується якість поверхні та знижується знос елементів механізму переміщення.
Технічні характеристики
- Напруга живлення - 230 В, 50-60 Гц.
- Потужність двигуна - 1080 Вт.
- Частота обертання шпинделя без навантаження - 5900 об/хв.
- Частота обертання шпинделя під навантаженням - 3950 об/хв.
- Швидкість автоматичної подачі - до 2 м/хв.
- Максимальна ширина фаски - 6 мм.
- Кут фаски верхньої кромки - 45 градусів (30 градусів при використанні додаткової фрезерної головки).
- Кут фаски нижньої кромки - 45 градусів (при використанні додаткової фрезерної головки).
- Мінімальна товщина заготовки - 8 мм.
- Максимальна товщина заготовки при обробці нижньої кромки - 30 мм.
- Мінімальна ширина заготовки - 150 мм.
- Підтримувані радіуси заокруглення - R2, R3, R4 і R5.

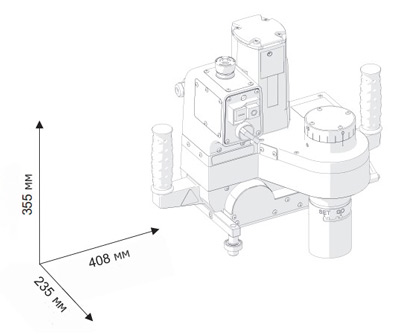

- Габарити - 408х235х355 мм.
- Вага - 14 кг.
Комплектація
- фаскознімач ABM-R5;
- фрезерна головка для зняття фаски 45 градусів і формування радіусів (без ріжучих пластин);

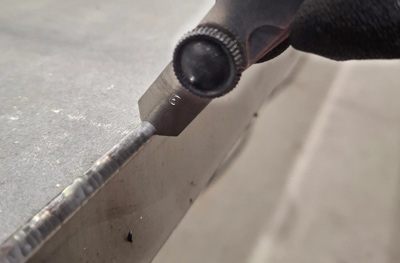

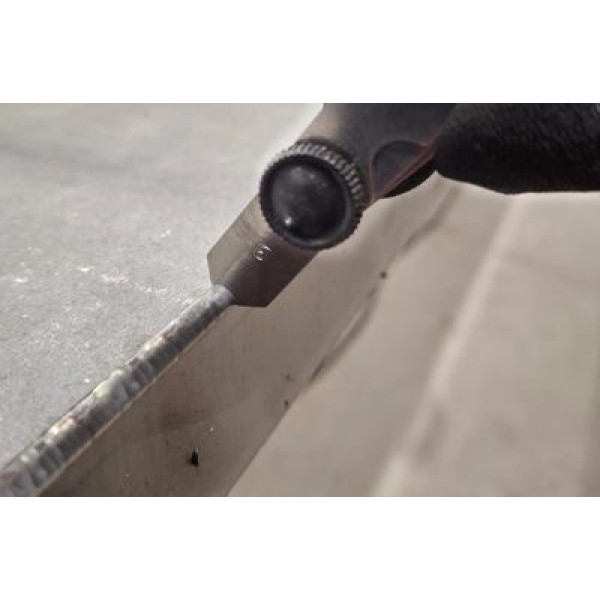

- інструмент для видалення стружки;
- спеціальний плоский ключ;
- комбінований ключ 22 мм;
- мастило Molykote 1000 (5 г);
- викрутка Torx T15;
- пластиковий транспортировочний кейс;
- керівництво з експлуатації.
Характеристики
Характеристики двигуна та пристрою
| Потужність | 1080 Вт |
| Напруга електричного двигуна | 230 В |
| Тип приводу | Електропривід |
Характеристики агрегату для зняття фасок
| Використовуваний інструмент | Фреза |
| Мінімальна ширина листа | 150 мм |
| Обороти шпинделя | 3950 об/хв; 5900 об/хв |
| Оброблювана поверхність | Зовнішня |
| Опрацьований матеріал | Вуглецева сталь |
| Тип подачи | Автоматична |
| Швидкість подачі | 2 м/хв |
| Частота | 50 Гц |
| Товщина листа | 8 мм; 30 мм |
| Кут фаски | 45° |
| Ширина фаски (max) | 6 мм |
| Заокруглення кромки | R2; R3; R4; R5 |
Загальні характеристики
| Гарантія | 24 міс |
| Тип | Фаскосниматель |
| Габарити (ДхШхВ) | 408x235x355 мм |
| Комплектація | Фаскознімач (включаючи фрезерну головку 45 градусів для зняття фасок та виконання радіусів без ріжучих пластин); Інструмент видалення стружки; Спеціальний плоский гайковий ключ; Комбінований гайковий ключ 22 мм; Мастило Molykote 1000 (5 г); Викрутка Torx T15; Пластиковий кейс |
| Країна походження бренду | Польща |
| Вага | 14 кг |
