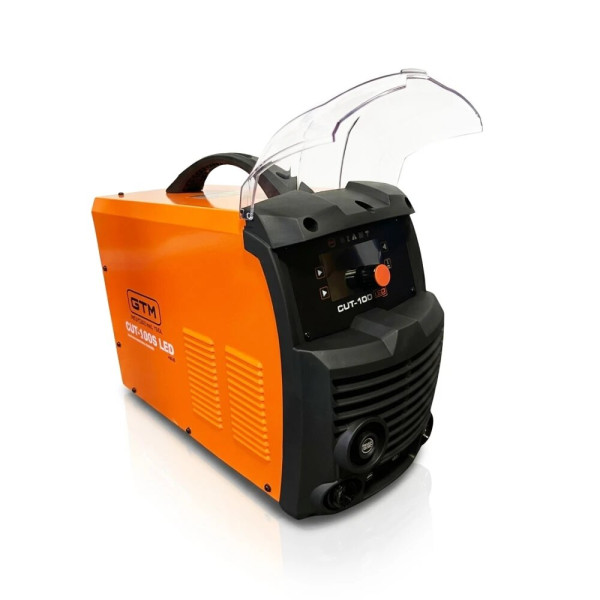

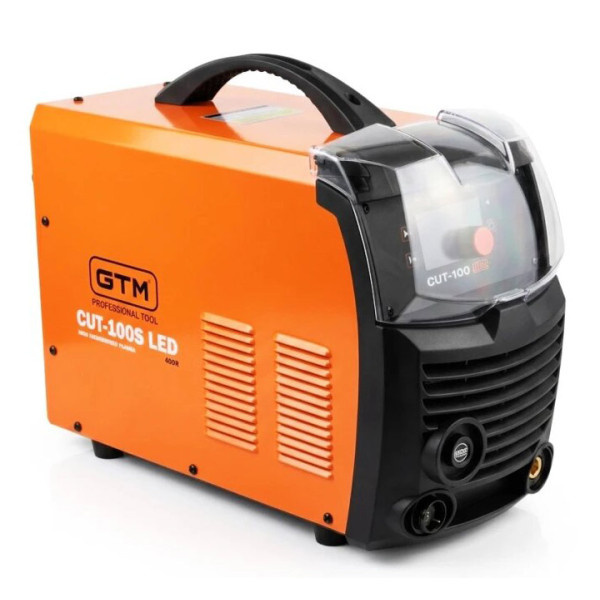

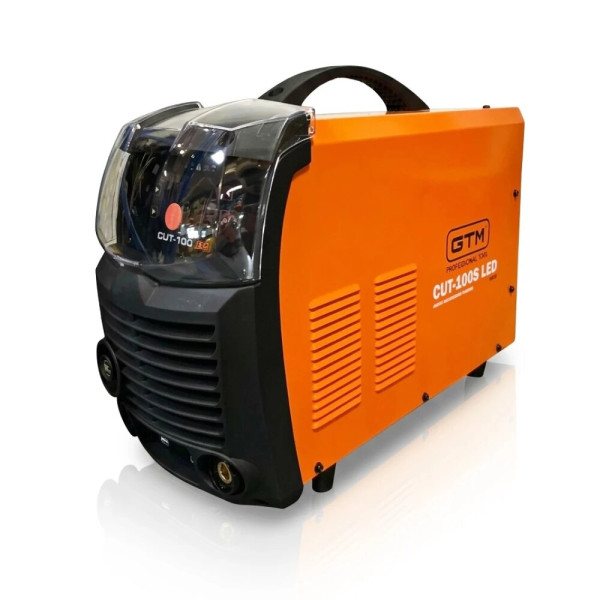

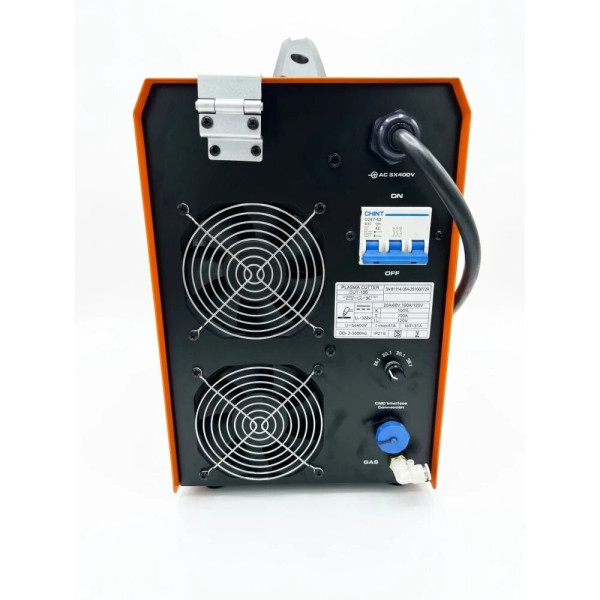

Апарат плазменої різки GTM CUT-100S LED 52138

Апарат плазмового різання GTM CUT-100S LED - електричні параметри, функціональні режими та конструкція

GTM CUT-100S LED призначений для плазмового різання чорних, нержавіючих, кольорових металів та чавуну з використанням стисненого повітря. Обладнання застосовується для точного розділення металу в виробничих умовах та при роботі з ЧПК-системами.

Електричні характеристики та навантажувальні режими

• Живлення: 380 В, 50 Гц
• Споживана потужність: 16.4 кВт
• Діапазон струму різання: 20-100 А
• Максимальний струм: 100 А
• Робочий цикл: 100 відсотків при 100 А
• Напруга холостого ходу: 320-365 В
• Тип струму: постійний

Стабільна робота на максимальному струмі без зниження продуктивності дозволяє використовувати обладнання в безперервному циклі. Діапазон регулювання струму забезпечує адаптацію під товщину та тип матеріалу.

Різальні можливості та діапазон обробки

• Товщина різання сталі: до 45 мм
• Товщина різання нержавіючої сталі: до 30 мм
• Оброблюваний діапазон: 1-50 мм

Параметри різання дозволяють працювати як з тонколистовими матеріалами, так і з масивними заготовками без зміни конфігурації обладнання.

Пневматична система та вимоги до повітря

• Витрата повітря: 250 л/хв
• Робочий тиск: 3-6 бар
• Вбудований блок підготовки повітря з манометром

Інтегрована система підготовки повітря забезпечує стабільну якість плазмової дуги та виключає необхідність встановлення зовнішніх вузлів фільтрації та контролю тиску.

Технологія та управління процесом

• Тип транзисторів: IGBT
• Мікропроцесорне управління параметрами
• Цифровий світлодіодний дисплей
• Тип запалювання дуги: HF (високочастотний)

IGBT-модулі забезпечують стабільні характеристики дуги при зміні навантаження. Мікропроцесорна система дозволяє точно налаштовувати параметри різання. Дисплей відображає поточні значення для контролю процесу.

Функціональні режими різання

• Non-Touch Pilot Arc - безконтактне запалювання дуги
• Режим Grid-Cut для роботи з решітками та перфорованим металом
• Робота в складі верстатів з ЧПК

Безконтактне запалювання знижує знос витратних елементів та забезпечує стабільне запалювання дуги. Режим різання сітки виключає переривання дуги при роботі з переривчастими поверхнями.

Система захисту та надійність

• Захист від перегріву
• Захист від перевантаження по струму
• Захист від перепадів напруги
• Клас захисту корпусу: IP21S
• Клас ізоляції: H

Комплекс захисних систем забезпечує стабільну експлуатацію при коливаннях мережі та запобігає пошкодженню внутрішніх компонентів при перевантаженні.

Конструктивне виконання

• Металевий корпус
• Габарити обладнання / упаковки: 555х270х441 мм / 670х340х460 мм
• Вага обладнання / упаковки: 24 / 28 кг

Корпус захищає внутрішні вузли від механічних впливів та зовнішніх факторів. Конструкція забезпечує зручність розміщення та транспортування обладнання.

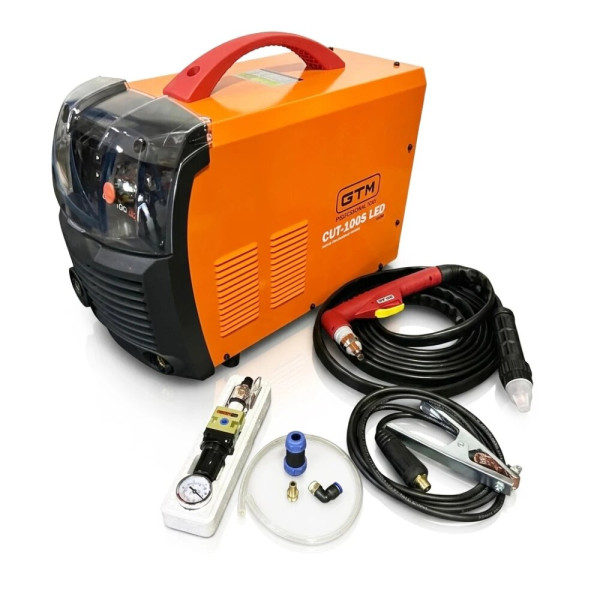

Комплектація

• Плазмотрон 6 м
• Затискач маси з кабелем 2.5 м
• Блок підготовки повітря
• Упаковка
