Який фрезерний станок по дереву вибрати?

Як правильно вибрати фрезерний верстат по дереву? Цим питанням найчастіше задаються як приватні майстри, а й фахівці, які працюють у різних виробничих підприємствах. В даний час на ринку представлено безліч різних брендів та їх моделей. Тому у людини, яка раніше не мала досвіду роботи із зазначеним обладнанням, можуть виникнути складнощі. Насправді фрезерні верстати по дереву дозволяють створювати складні елементи декору, виготовляти високоякісні меблеві деталі та реалізовувати унікальні дизайнерські проекти. Техніка є досить складною (залежно від моделі) і складається з декількох компонентів, які будуть розглянуті далі.

Для чого потрібен фрезерний верстат?

Щоб відповісти на запитання, для чого потрібний фрезерний верстат, є сенс навести приклади робіт, для яких він використовується. Відповідно до визначення фрезерування це процес обробки механічних деталей шляхом зняття шару матеріалу за допомогою різального інструменту (фрези). При роботі по дереву обладнання може виконувати такі операції.

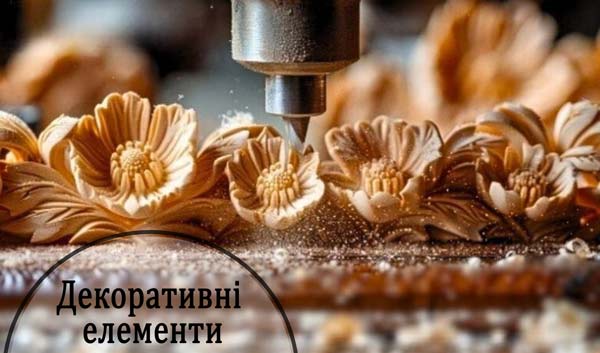

Створення декоративних елементів

Дуже часто за допомогою зазначеної техніки у оператора з'являється можливість виготовляти складні деталі, наприклад, різьблені візерунки, орнаменти та барельєфи. Це актуально під час створення меблів, сходів, дверей та інших елементів інтер'єру. Завдяки точній обробці можна досягти складних форм та деталей, недоступних під час використання ручного інструменту. Можливості фрезерного верстата, навіть у настільний виконанні, досить широкі. З їх допомогою можна виготовити:

• різьблені наличники для вікон та дверей;
• фігурні плінтуси та карнизи;
• різні декоративні накладки з дерева (наприклад, для меблів).

Вказані машини будуть відмінним вибором для малих та великих майстерень та підприємств з виробництва меблів.

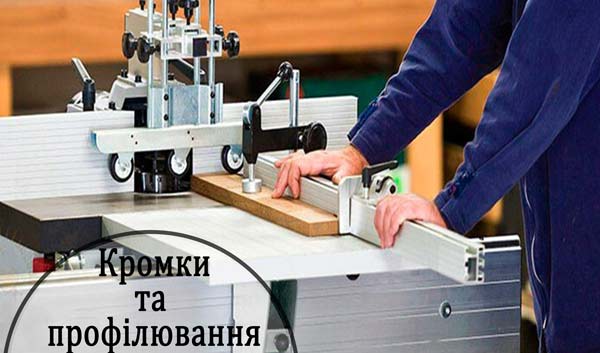

Профілювання та обробка кромок

Це одна з найпоширеніших операцій, яка виконує фрезерний верстат по дереву. Вона необхідна для надання естетичного зовнішнього вигляду заготовкам, сточування їх гострих кутів, поліпшення тактильних відчуттів при їх торканні споживачем. Верстат може виконувати:

• зняття фасок;
• закруглення по заданому радіусу;
• створення декоративних канавок та борозенок.

Призначення фрезерного столу по дереву полягає, у тому числі і у виконанні перерахованих операцій. При цьому важливим є вибір ріжучого інструменту, оскільки від нього залежать технологічні можливості верстата та етапи алгоритму.

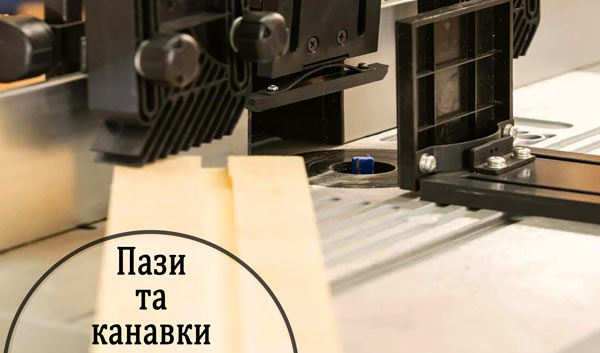

Висвердлювання (вибірка) пазів і канавок

Відповідні технологічні операції виконуються для створення кріпильних елементів, шипових з'єднань при складанні меблів, виготовленні рамок та інше. Приклади:

• виготовлення сполучних пазів для збирання меблів (у тому числі корпусних);
• вибірка пазів для подальшої вставки скла або дзеркал;
• створення шипів для різних кріпильних з'єднань.

Розміри та глибина залежать від конкретного технологічного завдання. Тому фреза на верстат вибирається відповідним чином з урахуванням її розміру та форми.

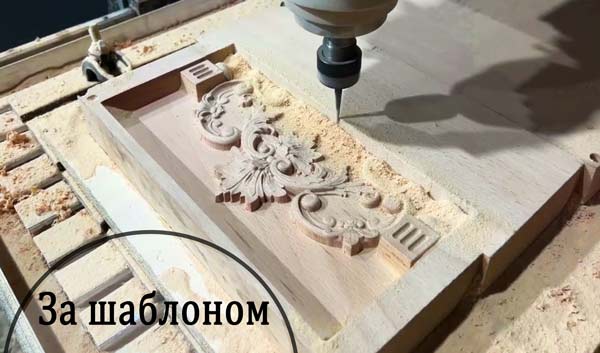

Фрезерування за шаблоном (лекалом)

Однією із відповідей на питання, що можна робити на фрезерному верстаті по дереву, буде можливість серійного створення однакових деталей. Ці операції можна виконувати як на ручному обладнанні, так і на верстатах з ЧПУ (числовим програмним керуванням). У першому випадку траєкторія фрези контролюється за допомогою напрямних втулок та шаблонів. У другому - за допомогою електронного керування фрезою за програмою, закладеною в мікроконтролер. Переваги застосування операції:

• точна копія вихідної деталі;
• серійне виробництво великої кількості деталей;
• мінімізація (практично виняток) браку та помилок у процесі виконання завдання.

За шаблоном зазвичай здатні працювати верстати із середньою або складною конструкцією, що використовуються на виробничих підприємствах або в майстернях.

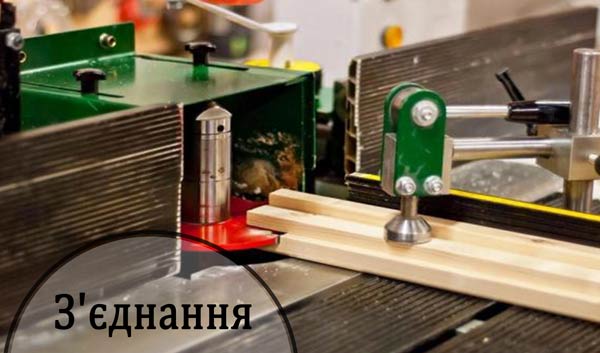

Виготовлення з'єднань

Насамперед йдеться про з'єднання шип-паз, а також «ластівчин хвіст». Ці з'єднання широко застосовуються в столярній справі, оскільки вони забезпечують надійне та довговічне кріплення без використання додаткових елементів. Приклади операцій:

• з'єднання елементів меблів (дверцята, ящики);
• складання рам для дзеркал, картин;
• виготовлення корпусів та каркасів для шаф різних розмірів.

Сучасні фрезерні верстати по дереву здатні виконувати надійні з'єднання з високою точністю та допусками.

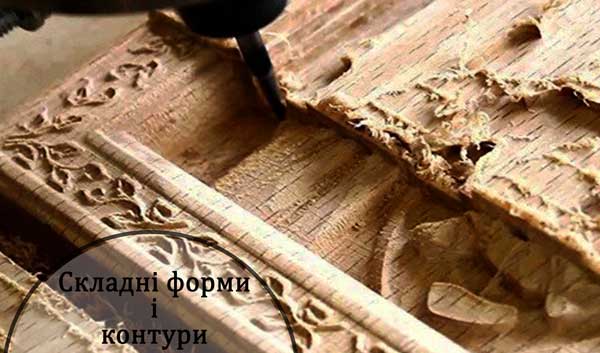

Обробка складних форм і контурів

Багато користувачів цікавить що може ЧПУ верстат. Однією з його функцій є можливість обробки складних форм і контурів плоских і об'ємних деталей. Найчастіше ці операції неможливо виконати вручну чи звичайних фрезерних верстатах. Зокрема, технологія передбачає тривимірну обробку, створення рельєфів та рух фрези складною траєкторією. Таким чином, за допомогою зазначеного обладнання оператор може виготовити складну, у тому числі тривимірну деталь. Перевага використання вказаних верстатів:

• висока точність;
• можливість використання у серійному виробництві (у тому числі великосерійному);
• можливість працювати з комп'ютерними 3D-моделями, створеними попередньо;
• швидке перемикання між налаштуваннями та проектами.

Складні фрезерні верстати з ЧПК, які мають можливість працювати з об'ємними деталями, застосовуються на складних виробництвах. Це дороге та складне обладнання, керувати яким допускаються лише кваліфіковані фахівці.

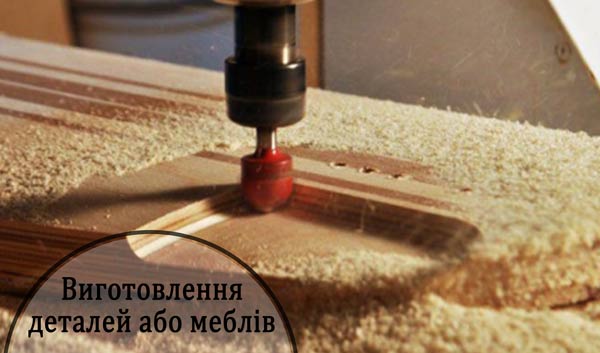

Виробництво меблів та столярних виробів

За допомогою фрезерних верстатів по дереву оператор може виготовляти різні деталі практично будь-якого типу меблів. Можливості залежать лише від моделі обладнання та його типу. Машини можна використовувати як у невеликих приватних майстернях, так і на великих виробничих підприємствах з виробництва меблів. Приклади:

• створення фасадів для кухонних гарнітурів та шаф;
• виготовлення стільниць з фігурними кромками;
• різьблення по дерев'яним панелям для декоративних стін та перегородок.

Це лише частина прикладів. Насправді, область використання фрезерних верстатів по дереву дуже широка і залежить від поставлених завдань і фантазії проектувальників.

Види фрезерних верстатів

Устаткування, про яке йдеться, буває різних видів, кожен з яких призначений для виконання конкретних завдань. Правильний вибір машини безпосередньо залежить від передбачуваного обсягу роботи, рівня складності та технології. Далі наведено типи фрезерних верстатів по дереву з їх описом.

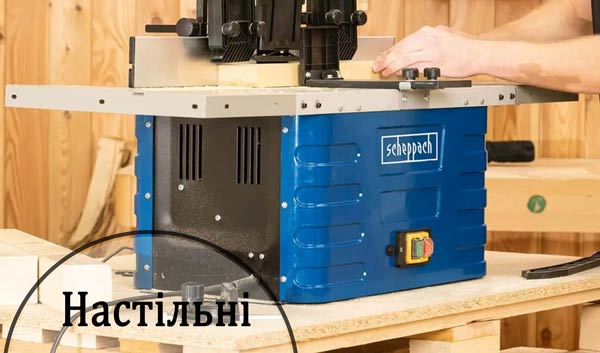

Настільні моделі

Вони підходять для невеликих приватних майстерень та/або майстрів-аматорів. Відрізняються невеликими розмірами, потужністю та простотою використання. Мають відносно невеликий функціонал (залежить від моделі). Особливості та переваги:

• Призначені для виконання простих та середніх за складністю технологічних завдань — профільування кромок, вибірка пазів, дрібні декоративні роботи.
• Використовуються для штучного оброблення деталей (для серійного виробництва мало придатні).
• Мають невеликі розміри та масу, що дозволяє розмістити їх на робочому столі (верстаку).
• Прості в налаштуванні та експлуатації, з ними може працювати навіть новачок.
• Підходять для домашнього використання та виконання невеликих столярних проектів.

Приклади використання:

• виготовлення рам для картин;
• профілювання деталей меблів;
• різання дрібних дерев'яних елементів.

Додатковою перевагою настільних моделей є їхня невисока ціна.

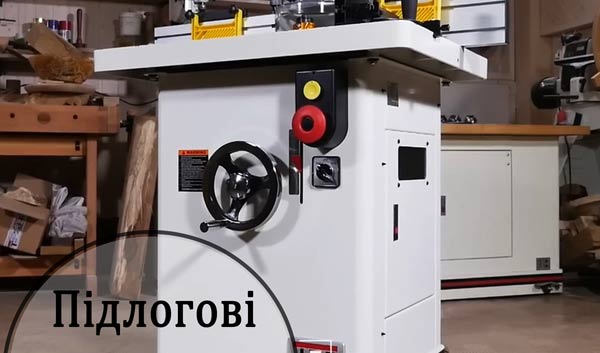

Стаціонарні моделі з ручним керуванням

Мають середні та великі розміри, тому встановлюються на підлозі в цеху або майстерні (зазвичай для них монтують бетонну подушку). Оснащені потужним двигуном та здатні виконувати складні види фрезерування. Великі розміри дозволяють обробляти заготовки і деталі великого розміру, а також працювати з твердими породами деревини. Особливості та переваги:

• Велика потужність та ресурс.
• Міцна та важка конструкція, що дозволяє обробляти великі та важкі деталі.
• Можливість встановлення додаткового обладнання, наприклад, напрямних та шаблонів.

Приклади використання:

• виготовлення меблевих фасадів та стільниць;
• виробництво дверей та сходових поручнів;
• вироблення глибоких пазів та складних профілів.

Розрахунок потужності двигуна фрезерного верстата повинен виконуватися, в першу чергу, на підставі передбачуваних завдань. При виборі моделі також слід враховувати перспективу, тобто можливі роботи в майбутньому, які на даний момент не виконуються.

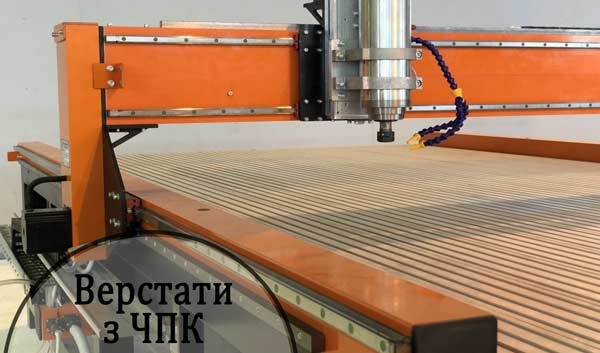

Фрезерні верстати з ЧПК

Це автоматизоване та складне обладнання, яке використовується при виготовленні складних деталей. Зазвичай використовується на різних виробничих підприємствах. Управління вони відбувається з допомогою вбудованого комп'ютера, у якому закладається відповідна програма дій (технологічна карта). Вони можуть використовуватись для великосерійного виробництва. Переваги та особливості:

• Повністю автоматизований процес обробки деталей.
• Висока точність виконання робіт.
• Можливість працювати в будь-якій площині (тривимірні операції).
• Підтримка роботи з комп'ютерним програмним забезпеченням CAD/CAM.

Приклади використання:

• виробництво різьблених панелей та елементів дерев'яних скульптур;
• виготовлення меблевих фасадів з індивідуальним дизайном;
• фрезерування складних деталей та 3D-елементів.

У моделей, про які йдеться, частота обертання шпинделя фрезерного верстата вибирається автоматично з урахуванням закладеної в мікроконтролер програми дій.

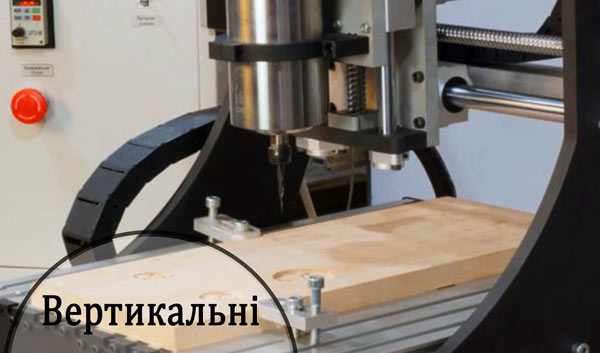

Вертикально-фрезерні верстати

Ці моделі відрізняються тим, що їх шпиндель (обертовий елемент) розташований вертикально. Вони призначені для створення шипових з'єднань, вибірки пазів, профілювання кромок. Особливості та переваги:

• Універсальність, широкі можливості обробки різних деталей.
• Висока точність обробки, широкі можливості налаштування.
• Можливість працювати з різними фрезами.

Приклади використання:

• виготовлення з'єднань типу шип-паз;
• фрезерування складних контурів та профілів;
• обробка плоских та криволінійних поверхонь.

Вибираємо шпиндель, розташований вертикально, має сенс для виконання широкого круга завдань, тобто при необхідності забезпечення універсальності обладнання.

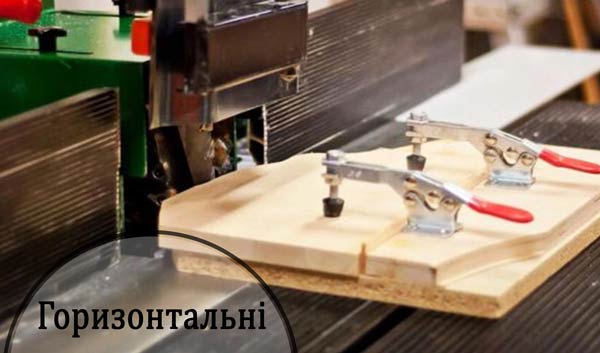

Горизонтально-фрезерні верстати

У цього обладнання шпиндель розташований у горизонтальній площині. Це дозволяє працювати з плоскими та довгими заготовками. Наприклад, з допомогою можна робити пази, канавки, фрезувати довгі кромки. Особливості та переваги:

• висока продуктивність при виконанні лінійних (в горизонтальній площині) операцій;
• виконання обробки довгих, у тому числі масивних деталей;
• надійність та відносна простота конструкції (залежить від моделі).

Приклади використання:

• фрезерування пазів для шипових з'єднань;
• обробка масивних меблевих деталей (стільниці, балки, поверхні столів);
• виготовлення дерев'яних каркасів та конструкцій.

Також багатьох цікавить питання, який двигун використовувати для фрезерного верстата. Вибір того чи іншого варіанта залежить від багатьох факторів – типу моделі, конструкції приводу, необхідної потужності. При виборі готового обладнання на цю характеристику необхідно звертати увагу на комплекс з іншими.

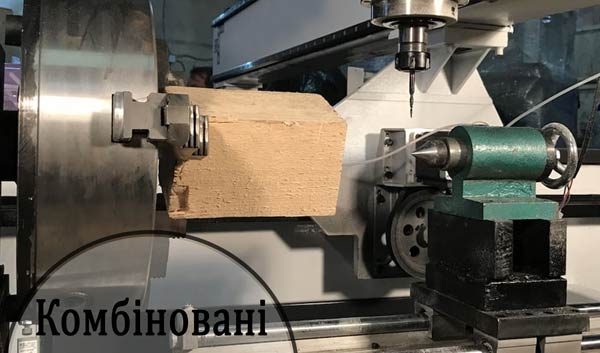

Комбіновані фрезерні верстати

Устаткування поєднує можливості вертикальних і горизонтальних фрезерних верстатів. Деякі моделі також здатні виконувати додаткові операції - свердління, пиляння та інші. Такі машини є багатофункціональними і можуть замінити кілька інших зразків. Однак необхідно розуміти, що вони мають свої обмеження. Переваги та недоліки:

• універсальність та економія місця;
• можливість виконання різних технологічних операцій без необхідності зміни обладнання;
• підходять для роботи в невеликих майстернях.

Приклади використання:

• повний цикл обробки дерев'яних деталей під час створення меблів;
• виконання різних операцій — фрезерування, свердління, розпилювання та інших;
• виготовлення складних столярних виробів з мінімальними витратами часу.

Кожен тип фрезерного верстата має свої особливості та призначений для вирішення конкретних завдань. Вибір того чи іншого варіанта залежить від потреб, обсягу роботи та бюджету.

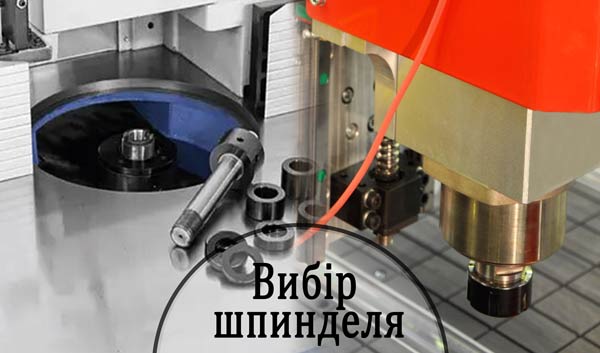

Шпиндель для фрезерного верстата. Що це таке? Навіщо потрібен?

Серед основних характеристик обладнання, про яке йдеться, є вибір шпинделя. Ця деталь являє собою вал, що обертається, на який встановлюється ріжучий інструмент - фреза. Його основне завдання - забезпечення необхідної швидкості обертання і моменту, що крутить. Від правильного вибору шпинделя залежить точність обробки, якість різу, можливість роботи з різними типами заготовок.

Функції шпинделя:

• утримання та обертання фрези;
• регулювання глибини та кута різання.

Основні характеристики шпинделя:

• потужність;
• швидкість обертання;
• тип затискного патрона;
• вид охолодження.

При виборі того чи іншого верстата або при його модернізації важливо враховувати тип шпинделя та його характеристики, щоб досягти найкращих результатів у обробці деревини та забезпечити тривалий термін служби обладнання.

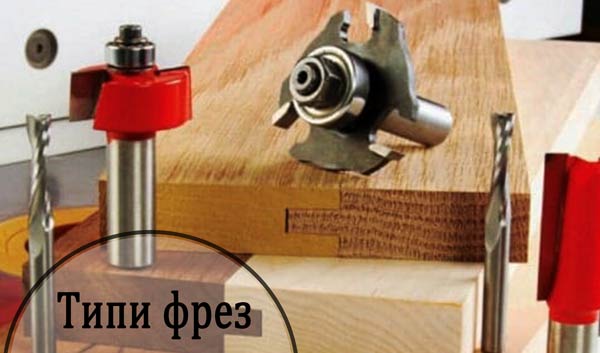

Типи фрез для фрезерного верстата

Фреза – це різальний інструмент фрезерного верстата по дереву. Від її вибору залежить якість обробки, точність та швидкість виконання робіт. Існує безліч різних типів зазначеного інструменту, кожен із яких призначений для виконання певних завдань. Так, фрези бувають:

• Профільні. Вони діляться на інструменти для закруглення кромок (радіусні), для зняття фасок, каскадні, для фігурних профілів.
• Пазові – прямі, V-подібні, дискові.
• Фрези для з'єднань. Бувають для з'єднань шип-паз, типу «ластівчин хвіст», шпонкові (задоволені).
• Кромочні. Поділяються на кромкові з підшипником, прямі та фрези для зняття фаски.
• Кінцеві (циліндричні). Бувають прямі, із закругленою головкою, гравірувальні.
• Спіральні (гвинтові). З нижнім заходом, верхнім заходом, комбіновані.
• Для верстатів з ЧПК. Бувають твердосплавні фрези для гравіювання, бурові.

Вибір тієї чи іншої фрези залежить від поставлених завдань. Розуміння різних типів та їх призначення дозволяє більш ефективно працювати з деревиною та досягати потрібних результатів.

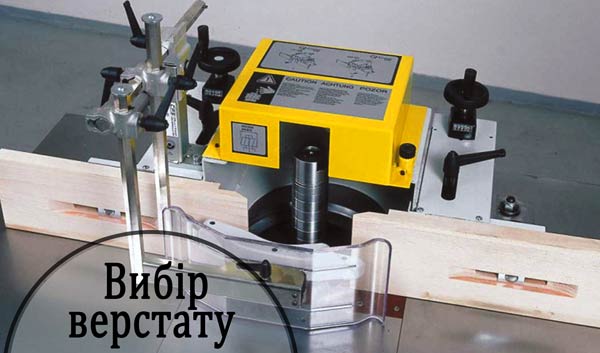

Критерії вибору фрезерного верстата. Розрахунок потужності, вибір оптимальних оборотів

Щоб відповісти на питання, який фрезерний верстат краще, має сенс розглянути характеристики обладнання та критерії, за якими потрібно вибирати ту чи іншу модель.

Призначення та тип виконуваних робіт

Для аматорського використання підійдуть настільні моделі з потужністю електродвигуна до 1 кВт. За допомогою них можна виконувати профіль кромок або вибірку неглибоких пазів.

Для професійного застосування краще вибирати зразки з потужністю в діапазоні 1,5-2,5 кВт. Вони підійдуть для обробки твердих порід дерева та роботи з великими заготовками.

Ну, а для промислового використання підійдуть потужні агрегати від 3 кВт і більше. Відповідні двигуни встановлюються на великі моделі, зокрема з ЧПК.

Вибір потужності та оборотів

Для обробки твердої деревини потрібно вибирати моделі з потужністю близько 1,5-2 кВт. Для м'яких порід – 1-1,5 кВт. Також при виборі потужності потрібно враховувати діаметр та тип фрези. Чим вона більша — тим потужніший потрібен мотор.

Рекомендації щодо вибору кількості обертів залежно від типу деревини:

• М'яка (сосна, ялина) — 20-25 тисяч об/хв.
• Тверда (дуб, ясен, клен) — 15-20 тисяч об/хв.
• Фанера та композитні матеріали на основі деревини — 18-22 тисячі об/хв.

Наведені показники є усередненими. Точні дані необхідно дивитися в технічній документації до верстата або в технологічних картах.

Тип шпинделя

Вказаний елемент буває трьох типів:

• Асинхронний. Підходить для тривалої безперервної роботи. Підходить для використання у промисловості, у тому числі при великосерійному виробництві.
• З повітряним охолодженням. Є універсальним та доступним. Однак його недолік полягає в обмеженому ресурсі та неможливості використання при реалізації складних завдань.
• З рідинним охолодженням. Належить до професійного обладнання, тому встановлюється на відповідні верстати.

При виборі типу шпинделя також важливо враховувати діаметр патрона цанги. Він залежить від того, які фрези можна встановлювати на верстат.

Додаткові функції

Сучасні моделі мають додаткові можливості, що полегшують їхню експлуатацію. Наприклад:

• Цифровий індикатор. Залежно від моделі та операції на ньому відображається інформація про глибину занурення фрези, положення шпинделя, кількість обертів.
• Система видалення пилу. Корисна функція, особливо під час роботи в закритих приміщеннях.
• Лазерні покажчики та підсвічування. Підвищують зручність експлуатації машини.

Звичайно, чималу роль при виборі відіграє вартість, гарантія та бренд фрезерного верстата по дереву. Рекомендується придбати моделі з середнього або високого цінового діапазону, оскільки при купівлі дешевого обладнання завжди є ризик їх передчасного виходу з ладу.

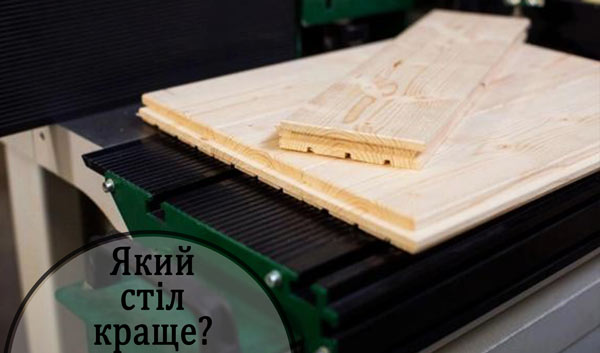

Який краще розмір столу?

Чим більше стіл, тим більші деталі можна фрезерувати і тим зручніше працювати із заготовками складної форми. Крім того, він надає більше можливостей для встановлення додаткових пристроїв, таких як упори, затискачі та напрямні. За розмірами столи поділяються на такі типи:

• маленькі – до 400×300 мм;
• середні - від 500×400 до 700×500 мм;
• великі — від 800х600 мм і більше.

Вибір того чи іншого розміру залежить від таких параметрів:

• розмір та тип оброблюваних заготовок;
• площа майстерні (робочої ділянки);
• типи виконуваних робіт.

Також корисно, якщо робочий стіл має додаткові функції та пристрої:

• Т-подібні пази для встановлення затискачів та упорів;
• регульовані напрямні;
• висувні секції для збільшення площі;
• антивібраційне покриття.

Вибір того чи іншого варіанту залежить, в першу чергу, від поставлених завдань і типу заготовок, що обробляються.

Підбиваємо підсумки

Вибір фрезерного верстата по дереву завжди потрібно виконувати комплексно, зважуючи наведені вище параметри. В тому числі можливості, сфера застосування, технічні характеристики, ціну. Від того, наскільки правильно буде підібрано обладнання, залежить якість подальших робіт, які виконуватимуться за його допомогою. Тому має сенс перед покупкою докладно вивчити інформацію та розглянути кілька варіантів, які найкраще підходять для вирішення поставлених завдань.
