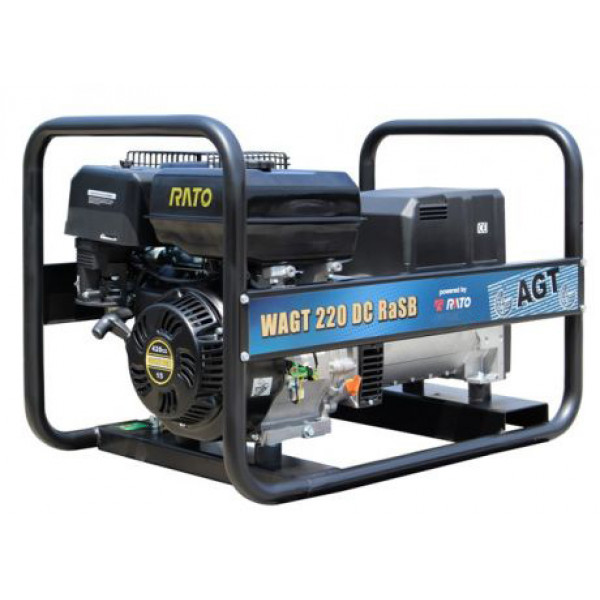

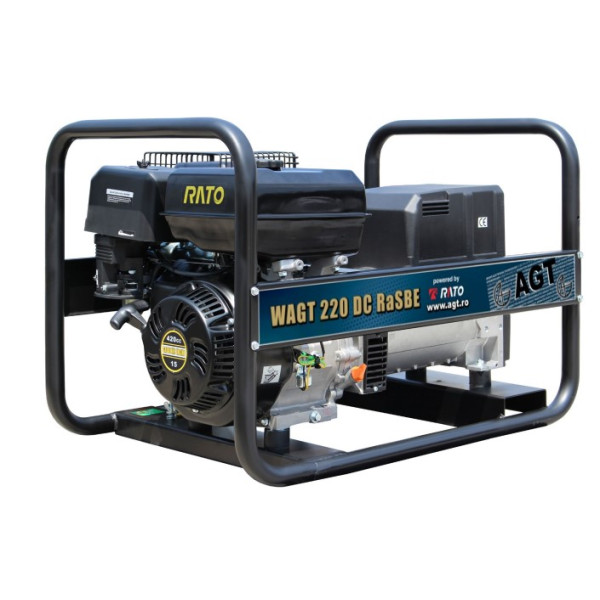

Зварювальний бензиновий генератор AGT WAGT 220 DC RaSB PFWAGT220DCRA/E PFWAGT220DCRA/E

Зварювальний бензиновий генератор AGT WAGT 220 DC RaSB PFWAGT220DCRA/E

Бензиновий зварювальний генератор WAGT 220 DC RaSB об'єднує джерело зварювального струму та генератор змінної напруги для підключення електрообладнання. Установка оснащена альтернатором NSM з щітковою конструкцією і розрахована на зварювання постійним струмом. Для живлення зовнішніх споживачів передбачені однофазний вихід 230 В і трифазний вихід 380 В.

Область застосування

Основне призначення WAGT 220 DC RaSB - виконання зварювальних робіт на об'єктах, де відсутня стаціонарна електрична мережа. Діапазон зварювального струму становить 40-220 А, а максимальний діаметр електрода - 4,0 мм. Завдяки вбудованому генераторному блоку обладнання також може використовуватися для живлення сумісних однофазних і трифазних споживачів.

Для зварювального режиму передбачено максимальний струм 200 А при тривалості увімкнення 35%. При виборі режиму необхідно враховувати тривалість навантаження та відповідний робочий цикл обладнання.

Зварювальний режим

Альтернатор NSM має щіткову конструкцію і використовується для формування зварювального струму постійної напруги. Зварювальний струм регулюється ступінчасто за допомогою перемикача на панелі генератора.

• Діапазон зварювального струму - 40-220 А.
• Максимальний зварювальний струм - 200 А при ПВ 35%.
• Напруга холостого ходу для запалювання - 65-85 В.
• ПВ при 220 А - 35%.
• ПВ при 170 А - 60%.
• Максимальний діаметр електрода - 4,0 мм.

Тривалість увімкнення показує допустиме співвідношення часу роботи під навантаженням і паузи для охолодження. Тому при збільшенні зварювального струму робочий цикл скорочується: при 220 А він становить 35%, а при 170 А - 60%.

Потужність та параметри електроживлення

Генераторна частина забезпечує різні параметри потужності для трифазного та однофазного навантаження.

• Трифазний вихід 380 В: номінальна потужність - 6,5 кВА/5,2 кВт, максимальна потужність LTP - 7,2 кВА/5,76 кВт, коефіцієнт потужності cos фі = 0,8.
• Однофазний вихід 230 В: номінальна потужність - 3,5 кВА/3,5 кВт, максимальна потужність LTP - 3,9 кВА/3,9 кВт, коефіцієнт потужності cos фі = 1.
• Напруга - 400 В (3 ф) / 230 В (1 ф).
• Частота - 50 Гц.
• Частота обертання - 3000 об/хв.

КВА показує повну потужність генератора, а кВт - її активну складову. Зв'язок між ними визначається формулою P = S × cos фі. Тому для трифазного режиму при cos фі = 0,8 номінальні 6,5 кВА відповідають 5,2 кВт, а для однофазного режиму при cos фі = 1 то 3,5 кВА відповідають 3,5 кВт.

Двигун і паливна система

Приводом генератора служить бензиновий двигун RATO R420 з механізмом газорозподілу OHV. Двигун має один циліндр, робочий об'єм 420 см3, чотиритактну конструкцію і повітряне охолодження. Максимальна потужність становить 15,0 к.с..

Діаметр циліндра - 90 мм, хід поршня - 66 мм, ступінь стиснення - 8,5:1. Для запуску двигуна використовується електричний стартер, що забезпечує зручний запуск генератора без ручного прокручування двигуна. Двигун працює на неетилованому бензині. Витрата пального становить 3,7 л/год при навантаженні 100% і 1,9 л/год при навантаженні 50%. Паливний бак розрахований на 6,5 л.

Конструкція та оснащення

Синхронний альтернатор NSM з щітковою конструкцією забезпечує роботу зварювального та генераторного режимів. Частота обертання генераторного блоку становить 3000 об/хв, робоча частота виробленої напруги - 50 Гц.

Для підключення обладнання передбачені окремі виходи: однофазна розетка Schuko 16 А і трифазна розетка CEE 16 А. Зварювальне навантаження підключається через окремі клеми.

Габарити генератора становлять 820 х 548 х 568 мм, маса - 89 кг.

Функціональні можливості

• Електричний стартер для зручного запуску двигуна.
• Ступінчасте регулювання зварювального струму для вибору необхідного значення в робочому діапазоні.
• Лічильник мотогодин для контролю напрацювання двигуна та генератора.
• Однофазні та трифазні виходи для підключення електрообладнання відповідного типу.
• Зварювальні клеми для підключення зварювальних кабелів.

Захист обладнання

• Тепловий захист - захищає обладнання при надмірному нагріванні.
• Захист від недостатку масла - запобігає роботі двигуна при недостатньому рівні масла.

Переваги WAGT 220 DC RaSB

• Зварювання постійним струмом з регулюванням в діапазоні 40-220 А.
• Максимальний діаметр електрода 4,0 мм.
• Зварювальний струм 200 А при ПВ 35%.
• Трифазна потужність 6,5 кВА/5,2 кВт та однофазна потужність 3,5 кВА/3,5 кВт в номінальному режимі.
• Двигун RATO R420 потужністю 15,0 к.с.
• Електричний стартер для швидкого та зручного запуску двигуна.
• Розетки Schuko 16 А і CEE 16 А для однофазних та трифазних споживачів.
• Тепловий захист та захист від недостатку масла.
• Лічильник мотогодин для контролю напрацювання.
