Підйомник підкатний гідравлічний LAUNCH TLT615D TLT615D

Підйомник підкатний гідравлічний LAUNCH TLT615D

LAUNCH TLT615D - пересувна електрогідравлічна підйомна платформа, призначена для демонтажу, встановлення та позиціонування тягових акумуляторних батарей електромобілів, а також інших великогабаритних вузлів масою до 1500 кг. Конструкція поєднує ножичний підйомний механізм, гідравлічний привід, автономну систему керування та платформу збільшеної площі для роботи з акумуляторними модулями різних типорозмірів.

Призначення

Платформа використовується під час обслуговування електромобілів, коли необхідно виконати контрольоване опускання або підйом тягової батареї з подальшим переміщенням до робочої зони. Обладнання дозволяє утримувати акумуляторний блок у горизонтальному положенні під час демонтажу кріплень, від'єднання комунікацій та монтажних робіт.

Модель застосовується в сервісних центрах, ремонтних майстернях і спеціалізованих станціях технічного обслуговування електротранспорту.

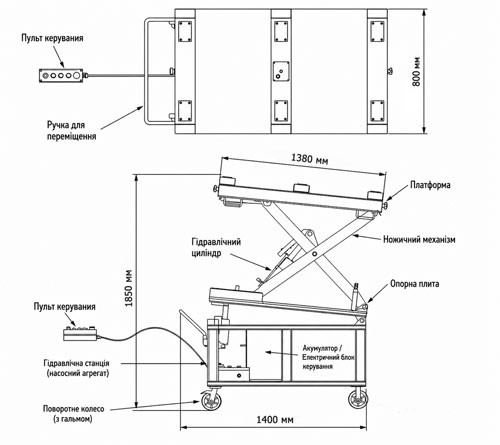

Конструкція та основні вузли

Основу конструкції становить сталева опорна рама, на якій розміщені підйомний механізм, гідравлічна станція, блок живлення та колісна база.

Верхня вантажна платформа розміром 1380х800 мм призначена для розміщення акумуляторного блока або іншого агрегату. На поверхні платформи встановлені регульовані опорні елементи, що дозволяють адаптувати точки контакту під геометрію конкретного вузла.

Підйом здійснюється за допомогою ножичного механізму, який забезпечує вертикальне переміщення платформи при компактних габаритах обладнання. Передача зусилля виконується через гідравлічний циліндр, інтегрований у систему важелів.

У нижній частині конструкції розташовані:

• гідравлічна станція з насосним агрегатом;
• електричний блок керування;
• акумуляторна система живлення робочої напруги;
• механізм блокування платформи;
• колісна база для переміщення.

Для транспортування передбачена ручка керування та комбінація поворотних і фіксованих коліс. Поворотне колесо оснащене гальмівним механізмом для фіксації платформи під час виконання робіт.

Взаємодія системи

Підйом платформи виконується електрогідравлічною системою. Електродвигун приводить у дію насосний агрегат, який створює тиск у гідравлічному контурі. Робоча рідина переміщує шток гідроциліндра, а той через ножичний механізм піднімає платформу разом із вантажем.

Під час опускання система керовано знижує висоту платформи зі збереженням стабільності конструкції.

Для утримання вантажу на робочій висоті передбачений механічний замок безпеки. Він виключає опускання платформи в разі втрати тиску в гідросистемі або відключення живлення.

Компоновка агрегатів у нижній частині рами дозволяє знизити центр мас конструкції та зменшити навантаження на ножичний механізм під час переміщення вантажу.

Порядок використання

Перед початком роботи платформу встановлюють під автомобілем або поруч із вузлом, який необхідно демонтувати чи змонтувати.

Після позиціонування обладнання колеса фіксуються гальмом. Вантаж розміщується на платформі з урахуванням центру ваги та точок опори.

Керування підйомом і опусканням здійснюється за допомогою виносного пульта управління. Після досягнення необхідної висоти може бути активований механічний замок фіксації.

Після завершення сервісних операцій платформа опускається до транспортного положення, після чого обладнання може бути переміщене до місця зберігання або наступної робочої зони.

Система керування та безпеки

• електричне керування підйомом і опусканням;
• виносний пульт керування;
• гідравлічний привід підйому;
• механічний замок утримання вантажу;
• поворотне колесо з гальмом;
• стійка опорна рама для роботи з навантаженням до 1500 кг.

Робочі параметри

• вантажопідйомність - 1500 кг;
• напруга живлення - 230 В;
• робоча напруга системи - 24 В;
• потужність електродвигуна - 2200 Вт (2,2 кВт);
• висота підхвату - 1200 мм;
• максимальна висота підйому - 1850 мм;
• розмір платформи - 1380х800 мм;
• час підйому - менше 30 с;
• час опускання - менше 40 с.

Габарити та маса

• габаритні розміри - 1400х800х1200 мм;
• маса обладнання - 365 кг.
