Підйомник підкатний гідравлічний LAUNCH TLT610 TLT610

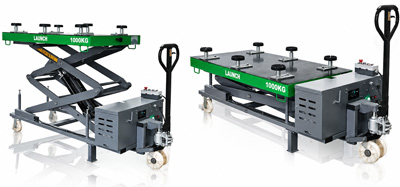

Підйомник підкатний гідравлічний LAUNCH TLT610 (1 т, 600-1900 мм, DC 12 В)

Підкатний гідравлічний підйомник LAUNCH TLT610 призначений для підйому, утримання, точного позиціонування та опускання вузлів масою до 1000 кг. Основне призначення обладнання - демонтаж та встановлення та заміна акумуляторних блоків EV та вузлів електромобілів, що вимагають контрольованого вертикального переміщення.

Конструкція дозволяє підводити підйомник під електромобіль, плавно піднімати вантаж до необхідної висоти, виконувати монтажні або сервісні роботи та без ривків опускати вузол після завершення операції.

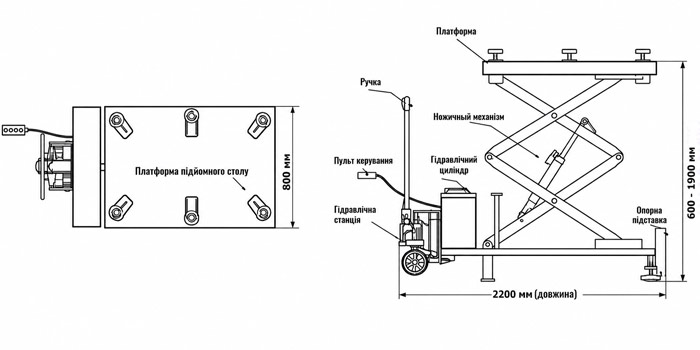

Конструкція та основні вузли

Основу конструкції становить жорстка зварна рама, на якій розміщено гідравлічну систему, підйомний механізм, платформу для встановлення вантажу, систему керування та ходову частину.

Підйомна платформа служить опорною поверхнею для акумуляторного блока або інших вузлів. Конструкція забезпечує рівномірний розподіл навантаження на підйомний механізм під час роботи.

Подвійні гідроциліндри виконують синхронічне піднімання та опускання платформи. Використання двох циліндрів дозволяє рівномірно передавати навантаження на конструкцію та підтримувати стабільне положення платформи протягом усього ходу.

Гідравлічний насос створює робочий тиск у системі, необхідний для переміщення штоків гідроциліндрів. Робота насоса забезпечується від електричного приводу з живленням DC 12 В.

Електрична система керування оснащена виносним пультом (Hand Pendant Box), за допомогою якого оператор керує підйомом та опусканням, перебуваючи поруч із обладнанням і контролюючи положення вантажу.

Ходова частина складається з роликових коліс та транспортної ручки. Така конструкція дозволяє переміщати підйомник у будь-якому напрямку між робочими постами без застосування додаткових транспортних засобів.

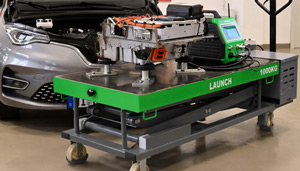

Взаємодія системи

Після встановлення платформи під вантаж оператор за допомогою пульта активує гідравлічний насос. Насос створює тиск у гідросистемі, який одночасно подається до обох гідроциліндрів. Під дією робочої рідини штоки циліндрів висуваються та піднімають платформу разом із встановленим вузлом.

Після досягнення необхідної висоти виконуються монтажні або демонтажні роботи. Для завершення операції оператор керує опусканням платформи через пульт, забезпечуючи контрольоване переміщення вантажу до нижнього положення.

Живлення від акумулятора 12 В дозволяє використовувати підйомник без підключення до стаціонарної електромережі, що спрощує роботу в різних зонах сервісної майстерні.

Порядок використання

1. Перемістити підйомник до місця виконання робіт.
2. Встановити платформу під акумуляторний блок або інший вузол.
3. Розташувати вантаж по центру платформи.
4. За допомогою пульта підняти платформу до необхідної висоти.
5. Виконати демонтаж або монтаж агрегату.
6. Після завершення робіт плавно опустити платформу.
7. Відкотити підйомник разом із встановленим вузлом або звільнити робочу зону.

Робочі параметри

• Вантажопідйомність - 1000 кг;
• Мінімальна висота платформи - 600 мм;
• Максимальна висота підйому - 1900 мм;
• Живлення від акумулятора - мінімізація ризиків безпеки;
• Робоча напруга - 12 В;
• Напруга живлення - 230 В;
• Керування - дистанційний пульт (Hand Pendant Box);
• Підйомний механізм - подвійні гідроциліндри;
• Мобільність - роликові колеса та транспортна ручка;
• Відповідність стандартам - CE JT155-2004, BS EN 1570-1:2011+A1:2014.

Комплектація

• Підкатний гідравлічний підйомник LAUNCH TLT610;
• Пульт дистанційного керування;
• Транспортна ручка;
• Керівництво з експлуатації.

Габарити та маса

• Мінімальна висота - 600 мм;
• Максимальна висота - 1900 мм;
• Максимальне навантаження - 1000 кг.
