Как сверлить под анкер? Подготовка отверстия

Какой диаметр сверла под анкер – этим вопросом могут задаваться даже опытные мастера, ведь подготовка отверстия под него является весьма ответственным моментом монтажных работ. Механический анкер представляет собой разновидность крепежа, вводимого в отверстие и фиксируемого при помощи болта. Работать с ним быстро, просто, поэтому такое крепление является подходящим для многих типов конструкций. О разновидностях такого элемента, сферах применения и выборе поговорим далее. Также обсудим устройство анкерного болта и сверление отверстия под стальной анкер.

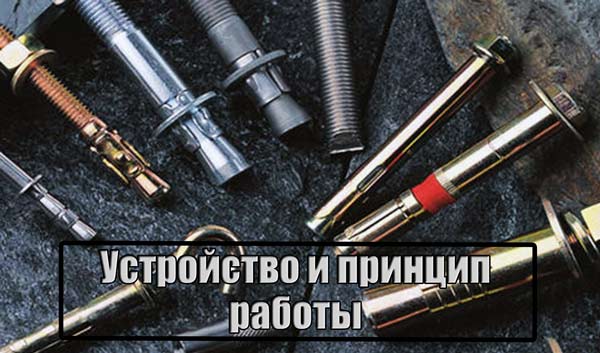

Принцип работы и устройство анкерного болта

Анкерный болт является важным крепежным элементом, который в условиях существенных статических нагрузок обеспечивает прочную фиксацию конструкции или оборудования к материалу основания. В сферах, где крепление должно быть устойчивым и долговечным – в строительной, машиностроительной – роль такого крепежа критически важна.

В классическом варианте устройство анкерного болта представляет систему из нескольких элементов и выглядит следующим образом:

• шпилька с резьбой – основная его часть, вставляемая в основание, нижний конец которой имеет конусообразную форму; она может быть в виде резьбовой шпильки или болта с головкой;
• распорная анкерная втулка – нужна для захвата основания, фиксации и предотвращения выдергивания болта;
• прижимная гайка и шайба – с их помощью затягивают болт, надежно фиксируя соединяемые части; первая – дает возможность отрегулировать силу затягивания, вторая – распределить нагрузку по поверхности.

Механические анкеры выпускают из нержавеющей стали, латуни, углеродистой стали, могут иметь цинковое покрытие.

В материале основания высверливают отверстие нужного диаметра, очищают установочное гнездо и вставляют до упора крепеж. Когда гайку закручивают, анкер функционирует как распорка: конусный конец входит во втулку, раскрывая ее, и тем самым создается прочное сцепление крепежного элемента с основанием. Конструкция надежно закрепляется и не может сместиться или разрушиться под действием нагрузки. То есть, разобравшись с устройством крепежного элемента, несложно понять, как работает анкерный болт.

Виды

Анкерные болты представлены в разном конструктивном исполнении. Поэтому являются не только универсальным крепежным элементом, но и решают узкоспециализированные задачи.

Анкеры бывают:

• С гайкой. Простейший вариант. Его составляющие – резьбовая шпилька с конусообразным концом, распорная втулка, имеющая продольные боковые прорези, и гайка, необходимая для фиксации анкера. Размер изделий этого типа варьируется в диапазоне от 6 до 28 мм, длина может составлять 60-300 мм. Его используют для создания крепежа в материалах с плотной структурой.
• С крюком. От варианта выше его отличает наличие в верхней части крюка вместо прямолинейного резьбового конца. Гайка тут размещена прямо под крюком. И нужна для разжимания распорной втулки и надежной ее фиксации в основании. Изделие такого типа удобно тем, что предмет, который закреплен на крюке, снимают в любой удобный момент. Разбираясь, какие есть анкерные болты для монтажа осветительных приборов, установки на стенах бойлеров и другой бытовой техники, часто приходят к выбору такого анкера.
• С кольцом или полукольцом. Они в этой конструкции – вместо крюка. Принцип работы идентичен с тем, как работают анкеры в вариантах выше. Кольцо используют для монтажа разных предметов. Этот анкерный болт применяют для навешивания конструкций к потолку, закрепления тросов, цепей, кабельных трасс, строительных лесов, выполнения различных растяжек.
• Двухраспорный. Оснащен двумя втулками, которые разжимаются, когда резьбовой элемент закручивают. При этом винт разжимает втулку, она входит во вторую и тоже разжимает ее. Благодаря этому площадь сцепления со стенками отверстия увеличивается, поэтому данный крепеж выбирают для пористых, пустотелых оснований.
• С шестигранной головкой. Его ключевой элемент – обычный болт, который вставляют в отверстие распорной втулки. Он может иметь прорези под крестовую отвертку в верхней части и выпускается диаметром до 12 мм.
• Забивной. Применяя его, в отверстие вставляют только втулку. И разжимают ее, воздействуя на нее специальным ударным элементом. После фиксации втулки его изымают и вкручивают болт или шпильку.
• Клинового типа. Из-за сложной конструкции и высокой стоимости мало востребованы при строительных или ремонтных работах. Винт тут воздействует на клиновой элемент, который свободно двигается внутри распорной втулки и максимально разжимает ее.

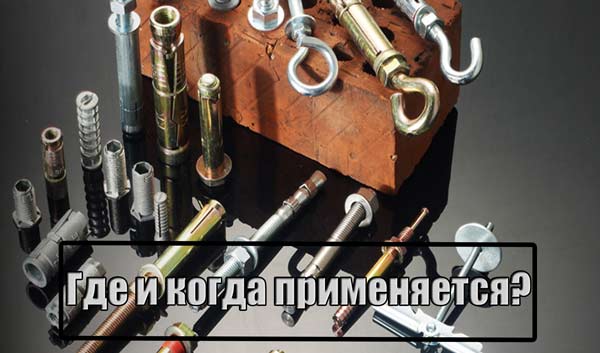

Где и когда применяется механический анкер?

В какие материалы возможна установка стальных анкеров – он подходит:

• для работ по бетону;
• для кирпича,
• для полнотелого природного камня твердых пород

Монтировать анкер между кирпичей не рекомендовано – устанавливать его надо четко в кирпич. Для работ по газобетону и другим рыхлым, полым основаниям применяют химический анкер.

Поскольку этот крепежный элемент способен выдерживать большие нагрузки и обеспечивать высокопрочное соединение, его используют:

• в строительной сфере;
• на промышленных и железнодорожных предприятиях;
• для электротехнических и телекоммуникационных работ;
• при проведении ремонтных и реставрационных работ.

Механический анкер задействуют для:

• монтажа тяжелых конструкций – балок, колонн, фасадов, оконных рам, лестниц, перил;
• крепления стальных конструкций, трубопроводов;
• крепления металлоконструкций к бетону;
• монтажа оборудования связи, установки электрических щитов, распределительных коробок;
• крепления рельсов и подъемных механизмов в железнодорожных системах;
• крепления различного оборудования – насосов, генераторов, компрессоров;
• монтажа водонагревательной техники, кондиционеров, полок, осветительных приборов.

Как подготовить отверстие к установке? Установка

Установка анкерного болта – процесс относительно несложный. Но существуют нюансы, от которых напрямую зависит надежность и долговечность крепления.

Для установки анкерного болта необходимы:

• анкера для бетона, размеры которых, а также конструкция подходят под выполняемую задачу;
• ударная дрель, перфоратор или дрель алмазного сверления;
• молоток небольшого размера;
• гаечный рожковый, накидной или разводной ключ.

Процесс установки состоит из:

• Сверления отверстия. Его диаметр должен полностью соответствовать толщине анкера, а глубина – длине его посадочной части. Для подготовки отверстия нужной глубины используют глубиномер, который есть на дрели, или делают отметку изолентой на буре.
• Очистки отверстия. Чтобы установить анкер на всю длину, не прилагая много усилий, из отверстия удаляют пыль, частички материала основания. Выполняют это при помощи баллона со сжатым воздухом, строительного пылесоса, щетки и даже резиновой груши.
• Установки крепежа. Собранный анкер вводят на глубину, пока его края не оказываются вровень с поверхностью основания. Если необходимо, легко ударяют молотком по гайке, накрученной на шпильку.
• Фиксации анкерного болта. С максимальным усилием затягивают гайку – пока ее проворачивание ключом становится невозможным.

Чтобы установка была качественной, надо:

• не ставить крепежи в пустотелый кирпич – там фиксация не будет надежной;
• при монтаже в кирпич остановиться на анкера диаметром до 8 мм, иначе можно спровоцировать разрушение основания;
• соблюдать расстояние между краем основания и отверстием – оно должно быть в 2,5 раза больше глубины отверстия;
• сверлить можно на 10-20 мм глубже длины крепежа;
• выбирая крепежный элемент, надо помнить о том, сколько выдерживает анкер.

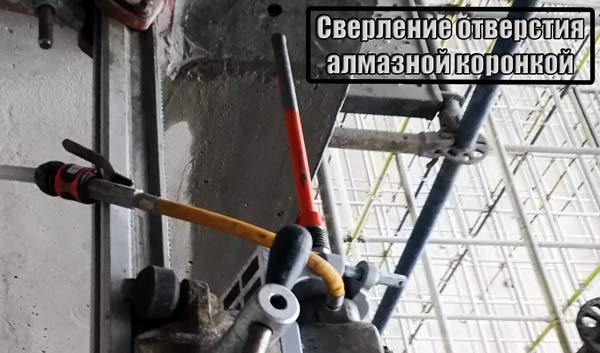

Плюсы сверления отверстия под стальной анкер алмазной коронкой

• Точные и аккуратные отверстия. Такая оснастка обеспечивает минимум вибраций во время работы, благодаря чему получаются качественные отверстия геометрически правильной формы с идеально гладкими стенками. Это позволяет качественно установить анкер, предотвратить появление микротрещин, разрушение основания и снижает риск ослабления конструкции.
• Чистота работы. Бурение алмазной коронкой обеспечивает малое количество пыли, особенно, если задачу выполняют с водяным охлаждением.
• Высокая эффективность. Алмазная коронка способствует более быстрому и точному бурению отверстий даже в очень твердых основаниях.
• Универсальность. Она подходит для работ как по обычному материалу, так и по армированному.
• Минимальные температурные нагрузки. Выделения малого количества тепла при сверлении не допускает перегрева инструмента и повреждения материала основания.

Чтобы выполнить отверстие под металлический анкер, применяют алмазные коронки диаметром от 10 до 22 мм. Выбор диаметра оснастки определяется размером шпильки, которую планируют установить. Алмазные коронки выполняют задачу точно, чисто, служат долго и обеспечивают долговечность дрели алмазного бурения

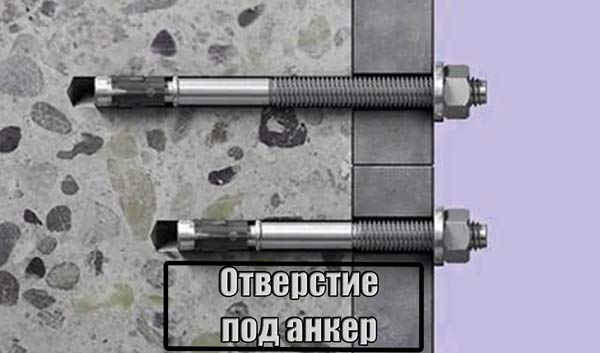

Какое отверстие нужно под анкер?

При правильной установке крепеж надежно зафиксирован в основании. Если же анкер прокручивается в стене, значит неправильно подобраны диаметр или разновидность крепежа, повредился материал основания.

Чтобы не допустить такой ситуации:

• четко следуют инструкции по монтажу;
• используют инструменты, которые подходят для данных работ;
• убеждаются в чистоте отверстия, правильности его параметров;
• проверяют соответствие анкера предполагаемой нагрузке.

Перед тем, как установить анкер, отверстие очищают. Иначе мусор и частицы материала повлияют на качество закрепления крепежа и тот расположится криво. Из-за этого крепление ослабеет со временем. И возникнет падения предметов, закрепленных с его помощью. Данный нюанс крайне важен, когда речь идет о дорогостоящем оборудовании. К примеру, об алмазных установках, стенорезах, которые могут сильно пострадать из-за падения. Поэтому качественно подготовленное отверстие – это безопасность и долговечность крепления.

Определяясь с диаметром отверстия под анкер, отталкиваются от стандартов, определенных производителем – у каждого он свой. Поэтому перед началом работ внимательно изучают спецификации. Важно: диаметр отверстия должен точно совпадать с толщиной устанавливаемого крепежа.

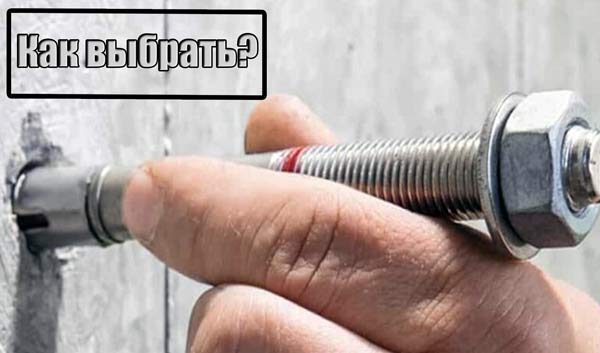

Как выбрать металлические анкера?

Подбор крепежа происходит с учетом:

Материала изготовления. Анкер из нержавейки максимально устойчив к коррозии и подходит для условий высокой влажности, для внешних работ, химически агрессивной среды. Оцинкованный крепеж и анкера менее стойки к разрушению, чем предыдущий. Изделие из углеродистой стали прочные, но не защищены от коррозионных процессов - их выбирают для сухого помещения, временной конструкции.

Размеров крепежа. Их определяет величина предполагаемой нагрузки. Чем она больше (чем массивнее и тяжелее закрепляемый элемент), тем толще и длиннее нужен анкер.

Эксплуатационных условий. Если они предполагают существенные колебания температур, лучше выбрать надежный анкер из нержавейки. Для установки в условиях высокой влажности подойдет крепеж из нержавеющей стали, для умеренной – оцинкованный.

Качества материала и репутации бренда. Производители, достойные доверия, нередко выполняют дополнительные тесты изделий на прочность, проверяют их на стойкость к коррозии и прочим нагрузкам.

Подводим итоги

В зависимости от конструкционных особенностей, металлический анкер отличается принципом работы и имеет различное предназначение. Основа, в которую крепеж монтируют, может быть из бетона, камня, кирпичной кладки. Определяясь с диаметром отверстия и тем, на какую глубину сверлить отверстие под анкер, внимательно изучают индивидуальную спецификацию под него. Быстро и эффективно создать качественное отверстие можно алмазной коронкой. Важно тщательно очистить его и четко следовать этапам монтажа – тогда анкер станет ровно, а крепление будет надежным и долговечным.

Анкер выпускают из разных видов стали, могут покрывать защитным слоем. Тип материала определяет устойчивость изделия к факторам внешнего воздействия: влажности, температурам, химической среде. Выбирая его, также учитывают предполагаемую нагрузку, качество материала анкера и репутацию бренда.
