Как правильно работать на токарном станке по дереву и металлу?

Как пользоваться токарным станком? Этот вопрос зачастую задают себе пользователи, которые ранее не имели опыта работа с указанным оборудованием. Для начинающих мастеров будет полезно узнать не только устройство машины, но и историю ее происхождения. Токарные станки позволяют выполнять широкий спектр операций по обработке длинных деталей из металла, дерева, керамики, стекла и прочих материалов. Они повсеместно используются как на промышленных производствах, так и в домашних мастерских. При этом модели значительно отличаются по габаритам, массе, мощности приводного электродвигателя, функционалу, наличию электронных схем управления.

История создания токарного станка берет свое начало с первых упоминаний про похожие машины, сведения о которых встречаются еще в документах, относящихся к Древнему Египту. Похожее оборудование также использовалось во многих древних цивилизациях. Токарно-винторезные станки, напоминающие современные модели, начали появляться в 18 веке в Российской империи с развитием технологий. Изначально в качестве привода использовались водяные колеса и паровые двигатели.

В период технологической революции конца 19 века в качестве привода стали использоваться электромоторы. С их помощью проточка деревянных заготовок и обработка металлических деталей стала выполняться гораздо быстрее. Современные токарные станки — это технологичные машины, которые управляются или вручную или с помощью ЧПУ.

Из чего состоит токарный станок и как работает?

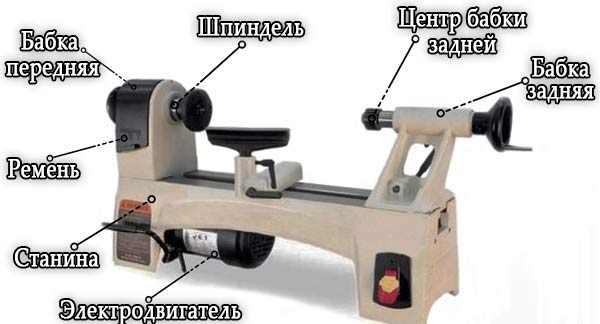

Зачастую начинающие мастера не знают, как устроен токарный станок, и какие операции с его можно выполнять с его помощью. Полная схема зависит от конкретной модели и будет отличаться от других образцов. Однако в общем случае простейшее устройство будет состоять из следующих компонентов:

• Основание или станина. Она может быть выполнена из закаленной или обычной стали. Ее особенность заключается в том, что она должна быть достаточно тяжелой, чтобы обеспечить устойчивость всей конструкции.
• Передняя и задняя бабки. Они предназначены для обработки закрепленной детали. Обычно одна из них неподвижна, а вторая двигается по направляющим.
• Электрический двигатель. Составляющие токарного станка делятся на основные и вспомогательные. Главный мотор приводит в действие весь механизм. Его мощность зависит от конструкции, массы и габаритов обрабатываемых заготовок. Двигатель может быть трех- или однофазным (380 или 220 В).
• Ремень. Его функция заключается в передаче крутящего момента от вала двигателя на шкив и приводной вал. Обычно он имеет клиновидную конструкцию.
• Каретка, шпиндель, патрон. Эти детали предназначены для крепления заготовки и ее непосредственной обработки. Рез материала выполняют ножи для станков. Они выполнены из прочной стали, способной выполнять рез в плотных материалах.

Общая и кинематическая схема будет отличаться у каждой модели. Следующий важный вопрос — как работает токарный станок? В общем случае алгоритм обработки детали выглядит следующим образом:

• Перед обработкой деталь фиксируется при помощи двух бабок — передней и задней. При этом важно учитывать размер заготовки, чтобы станок мог обработать ее в соответствии с технологической картой или пожеланиями оператора.
• В патрон на шпинделе вставляется деталь, а резец находится в неподвижном состоянии. Дальнейший порядок работы зависит от того, какую именно операцию предполагается выполнить.
• Шпиндель с деталью начинает вращаться под воздействием электромеханического привода. Это является ответом на вопрос, что вращается при работе на токарном станке? Такая конструкция позволяет выполнять достаточно сложные операции по обработке заготовок из различных металлических сплавов, дерева и других материалов.
• Деталь подъезжает под резец, который стачивает необходимый слой или вытачивает канавки нужной формы. Управление движением может выполняться вручную или автоматически. Во втором варианте подразумевается использование числового программного управления или ЧПУ. Автоматизация процесса значительно ускоряет обработку и повышает точность получаемых размеров детали.
• Этапы токарной обработки металлических заготовок немного отличаются. Дело в том, что конструкция соответствующего станка подразумевает наличие коробки передач (редуктора) или вариатора (в более современных моделях), гитара сменных шестеренок, защитные приспособления. Что можно сделать с таким набором? Трансмиссия позволяет пошагово или плавно менять обороты шпинделя. Это необходимо для обработки различных материалов в соответствии с их жесткостью и вязкостью.

Отдельно стоит описать отличия между станками для обработки металлических и деревянных заготовок. Несмотря на внешнее сходство, в их конструкции есть технологические отличия. Что нужно для токарного станка? В первую очередь электрический привод. У оборудования, предназначенного для точения металлических деталей, обычно более мощный двигатель. Это обусловлено тем, что при обработке металла на трансмиссию оказывается значительная механическая нагрузка. При обработке деревянных деталей или заготовок аналогичное усилие меньше, поскольку дерево значительно более мягкий материал по сравнению с металлом. Что касается оборотом, то в первом случае они выше, во втором — ниже. Конкретные значения выбираются в зависимости от детали, операции и технологической карты.

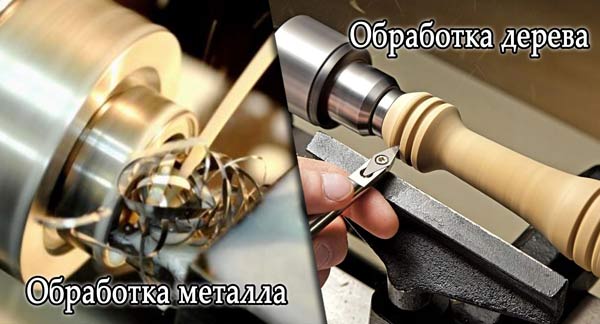

Виды токарных работ по металлу и дереву. Где используется?

Начинающие мастера или люди, ранее не сталкивающиеся с указанным оборудованием, интересуются, для чего токарный станок предназначен и какие работы можно выполнять с его помощью? В большинстве случаев на указанных машинах проводится обточка круглых, цилиндрических или конусных поверхностей. Станки, предназначенные для обработки дерева, также могут выполнять работу по созданию так называемой «коробочки». Процедура проводится в несколько этапов в зависимости от сложности и размера заготовки:

• Первичная обработка. На этом этапе выполняется грубая обточка заготовки. Для этого могут использоваться резцы крупной формы с тем, чтобы работа проводилась быстрее и эффективнее.
• Проверка полученных и заданных геометрических размеров. Эту процедуру необходимо выполнять периодически в процессе создания новой детали. Принцип работы токарного станка по дереву подразумевает постепенное удаление слоев на поверхности заготовки с контролем формы и глубины реза. Постоянный контроль дает возможность добиться идеального результата.
• Финишная обработка. Она выполняется в конце при помощи специальных тонких резцов, способных снимать стружку малым слоем. Некоторые модели позволяют проводить шлифовку полученной поверхности.

Если заготовка имеет большую длину и из нее нужно получить цилиндрическую деталь, то она зажимается между передней и задней бабкой. Это дает возможность исключить провисание корпуса заготовки. Как вариант — использование токарного люнета. В этом случае один конец зажимается в патроне, а второй опирается на указанное приспособление.

Перед тем как выяснить, как правильно выставить резец на токарном по дереву станке, необходимо в общих чертах определиться, какие вообще операции можно выполнять на указанном оборудовании. Их список может отличаться в зависимости от конкретной модели и имеющегося функционала. Однако в большинстве случаев классический токарный станок предназначен для выполнения следующих операций:

• Точение заготовок. Ее форма может быть цилиндрической или конусной. А в качестве материала может выступать металл, дерево, пластмасса, керамика и даже стекло в зависимости от модели станка.
• Торцовка. Под этим определением подразумевается обработка краев заготовки (обрезка, шлифовка, придание нужной формы).
• Создание канавок на поверхности. Они могут иметь различную форму. Иногда нужно подготовить дерево для токарного станка. Например, если оно достаточно твердое или покрыто каким-либо химическим составом. Технология обработки зависит от предполагаемой операции.
• Сверление. Простая операция, которая может проводиться практически для любых заготовок и готовых деталей. Полученные отверстия могут быть как сквозными, так и глухими. Диаметр выбирается в соответствии с поставленной задачей и диапазоном сверл, которые может использовать конкретная модель токарного станка.
• Центровка. Эту операцию операция также выполняется на любых деталях. Шаги по ее выполнению зависят от поставленной задачи.
• Нарезание резьбы. Она может быть как внешней, так и внутренней. Основные приемы работы на токарном станке позволяют выбирать шаг, глубину и форму нарезов. Большинство моделей дают возможность оператору создавать как метрические, так и дюймовые резьбы. При этом важно не ошибиться при выставлении настроек.

Для работы по дереву применяются специальные резцы — стамески (полукруглая, скошенная в виде желоба), майсель и отрезной резец. Каждый из них предназначен для выполнения своей задачи. Для работы с металлическими заготовками предназначены токарно-фрезерные и токарно-винторезные станки. Они позволяют работать с большой точностью. Для обработки металла применяются специальные резцы из твердых сплавов.

Станки, предназначенные для обработки металлических и деревянных заготовок и деталей, повсеместно используются на различных предприятиях и частных мастерских. При этом нужно обязательно соблюдать правила токарной обработки. В инструментальной и машиностроительной промышленности обычно используются большие и мощные станки, способные работать с крупными заготовками. Кроме этого, они обладают широким функционалом. Зачастую на производстве применяются машины с блоками ЧПУ.

Что касается частных мастерских, то для гаража или дома подойдут и небольшие маломощные модели. Они имеют небольшие массу и габариты. Однако вместе с тем, способны выполнять простые операции при штучной обработке деталей, выполнении ремонта или создании новых машин и механизмов. При этом зачастую начинающих мастеров интересуют вопросы о том, как включить станок и сложно ли работать на нем? Как активировать оборудование должно быть описано в технической документации. Что касается второго вопроса, то все зависит от поставленных задач, модели станка, опыта оператора.

Как точить на токарном станке для дерева?

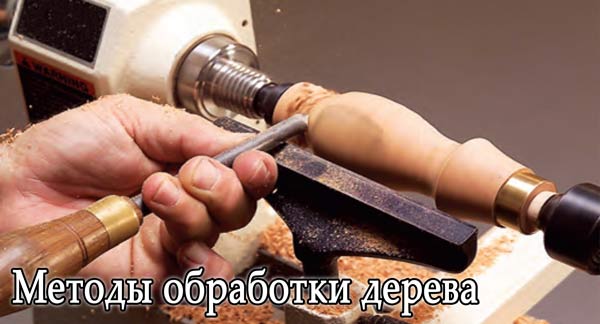

Методы обработки заготовки на токарном станке для дерева зависят, в первую очередь, от того, каким образом расположена заготовка в нем. Основных способов два:

• Если деталь большая, то обычно она закрепляется между передней и задней бабкой.
• Заготовка небольшого размера обычно зажимается одним концом в передней бабке, а второй конец или висит в воздухе (для коротких деталей) или подпирается токарным люнетом. Он предназначен для предотвращения провисания детали и обеспечения точности выполняемой операции.

При отсутствии соответствующего оборудования некоторые мастера интересуются, как точить дерево на токарном станке по металлу? В общих чертах процедура выполняется аналогично. Однако необходимо подобрать резец, скорость вращения шпинделя, значение вертикальной и горизонтальной подачи и другие рабочие параметры. Обработка заготовок выполняется в несколько этапов:

• Установка детали в патроне. При необходимости нужно использовать упомянутый люнет.
• Черновая обработка. Обычно для этого применяется крупный резец, позволяющий снимать относительно большое количество материала с заготовки.
• Чистовая обработка. Выполняется для достижения нужных размеров и форм детали.
• Контроль полученного результата. Проверка также может осуществляться и в процессе обработки с тем, чтобы не допустить снимания лишнего материала и не допустить брака при производстве.

Самый важный этап перед установкой детали на бабку — поиск центра торца. Для его поиска на торцах проводят несколько диаметральных линий (наибольшей длины). В точке, где они будут пересекаться и будет находиться искомый центр. То есть, этой точкой и нужно фиксировать деталь на бабке.

Чтобы надежно закрепить заготовку, необходимо, чтобы поводок был врезан в деревянный торец. Соответствующую процедуру нужно выполнить как для передней, так и для задней бабки. Перед включением станка нужно проверить, не цепляется ли деталь за выступающие детали и/или поверхности. Также нужно удостовериться, что деталь надежно закреплена. В противном случае возникает риск соскакивания заготовки в процессе работы в результате действия центробежной силы. Особенно это касается несимметричных заготовок.

Далее проводится непосредственная обработка детали на токарном станке. На первом этапе нужно установить невысокие обороты шпинделя, приблизительно 800-1000 оборотов в минуту (зависит от материала, размера заготовки и прочих параметров). Черновую обработку цилиндрической поверхности обычно выполняют при помощи стамески, имеющей форму желоба. Хотя в отдельных случаях может применяться и другой инструмент. Важно, чтобы получаемая стружка отводилась справа на лево. Это обусловлено наличием искусственного освещения на станках. После выполнения черновой обработки рекомендуется выполнить проверку полученных размеров заготовки.

На этапе чистовой обработки нужно заменить резец и снизить скорость вращения шпинделя. В качестве инструмента нужно выбрать небольшую стамеску или небольшой по ширине (возможно, фигуристый) резец. Обороты снижаются для того, чтобы не повредить материал в результате повышенной температуры, возникающей от постоянного трения инструмента о дерево. Кроме этого, точную обработку лучше делать не спеша. Это позволит выдержать все заданные размеры и рабочие параметры.

Чтобы быстрее обработать деталь и получить искомые размеры рекомендуется выполнять на ней разметку карандашом. Делается это на выпуклых частях. Предварительно нужно посмотреть чертеж и форму будущей детали. Также при обработке рекомендуется размещать заготовку таким образом, чтобы ее широкие и выпуклые части располагались ближе к передней бабке. Это обусловлено лучшим контролем за технологическим процессом. Кроме этого, чем ближе обрабатываемая область к бабке — тем лучше ее фиксация. Также в этой области лучше искусственное освещение.

На финальном этапе проводится контроль и проверка полученной детали. Соответствующая процедура выполняется при помощи штангенциркуля, лекала или других измерительных инструментов. Также рекомендуется выполнять проверку в процессе обработки.

В случае обработки заготовки, имеющей квадратную или прямоугольную форму торца алгоритм операции будет похожим. Основное отличие заключается в том, что в патрон зажимается не круглая деталь. Это создает дополнительные сложности. Дальнейшие операции зависят от поставленной задачи и модели используемого токарного станка. Процесс обработки также контролируется при помощи штангенциркуля и прочих измерительных инструментов. При чистовой обработке полученную деталь можно отшлифовать для последующей обработки лаком или другими химическими составами.

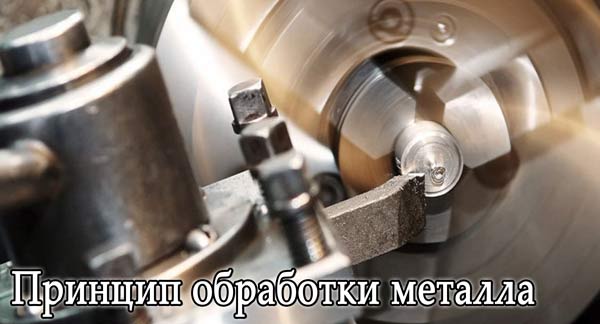

Принцип работы на токарном станке по металлу

В большинстве случаев на токарном станке обрабатывают именно металлические заготовки. Причем они могут иметь не только круглый торец, но и в виде квадрата, прямоугольника, шестиугольника и так далее. В том числе, с его помощью можно обрабатывать круглые, цилиндрические и конусообразные заготовки. Работа проводится в несколько этапов.

В первую очередь необходимо правильно подобрать резец. При этом в первую очередь необходимо ориентироваться на тип выполняемых работ. Для обработки цилиндрических и ровных поверхностей обычно применяют проходные и упорные инструменты. Если необходимо отрезать кусок заготовки или болванки, то в этом случае понадобится отрезной резец. Для выполнения расточки на деталях и выдалбливания канавок имеет смысл использовать расточную оснастку. Для отдельных типов обработки металлических заготовок также применяются фасонные, резьбовые и прочие резцы.

Этапы обработки в первую очередь зависят от поставленных задач. В общем случае технологический процесс будет состоять из следующих шагов:

• Подготовка. На этом этапе необходимо подобрать нужные резцы и определиться в какой последовательности будет идти обработка. Также оператор должен надеть спецодежду и защитные очки.
• Проверка и настройка токарного станка. Он должен быть исправен и технически готов для выполнения соответствующих процедур.
• Включение оборудование. После его активации нужно проверить работу всех его механизмов на холостом ходу.
• Центрование. Эта процедура необходима для корректной установки заготовки. При необходимости необходимо выполнить калибровку.
• Обработка. То есть, выполнение обтачивания детали или выполнение других необходимых технологических операций.

Начинающие мастера зачастую интересуются, как правильно выбрать обороты токарного патрона? Их значение зависит от многих факторов:

• Материал, из которого выполнена заготовка. Высокие обороты больше подходят для обработки твердых сплавов. При этом подача резца должна быть относительно небольшой. И наоборот, мягкие материалы рекомендуется обрабатывать на низких оборотах. Точную информацию необходимо искать в справочной литературе и документации. Также существуют технологические карты, где описывается информация об обработке заготовки при изготовлении конкретной детали.
• Размер заготовки. От этого параметра зависит скорость вращения шпинделя. Тяжелая деталь имеет большой момент инерции, что накладывает ограничения на показатель угловой скорости. Поэтому обычно при обработке крупных заготовок на токарном станке выбираются небольшие обороты вращения патрона (шпинделя).
• Технологическая операция. Выбор угловой скорости также зависит от задач, которые стоят перед оператором. Соответствующее значение может отличаться при обработке различных частей заготовки или выполнении различных действий. Информацию об этом лучше уточнить дополнительно в документации или технологической карте. Особенно это актуально при работе на ручном оборудовании.

Также актуальным является вопрос о том, как работать на токарном станке с ЧПУ? Числовое программное управление значительно упрощает работу оператора и автоматизирует ее. Такая система реализована различными способами в зависимости от производителя оборудования и конкретной модели токарного станка.

В общем случае в оперативную память заносится программа, которая представляет собой набор команд. Через электронную схему управления они трансформируются в сигналы, которые передаются исполняющим механизмам. Таким образом оператор становится освобожденным от необходимо вручную контролировать весь технологический процесс. Дополнительное преимущество использование станков с ЧПУ выражается при изготовлении большого количества однотипных деталей.

Специфика работы на токарном оборудовании зависит от его сложности и области использования. Так, мини станки обычно ограничены в своих возможностях и способны лишь на простые операции. Поэтому с их эксплуатацией может справиться даже начинающий оператор. Станки же, используемые на производстве, обычно имеют широкий функционал, в том числе, систему числового программного управления. Для их использования оператор должен иметь соответствующие знания, квалификацию и опыт. Также для выполнения различных операций необходимы инструменты в виде резцов, сверл и прочих расходников.

Техника безопасности за токарным станком

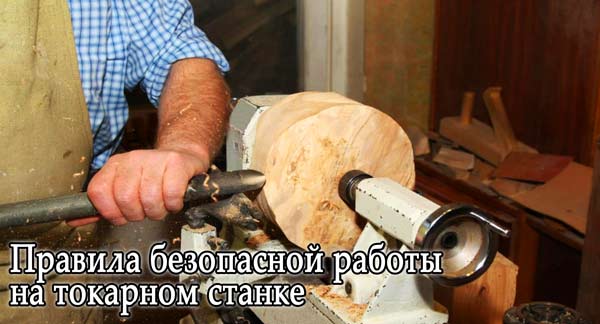

Каждый оператор обязан соблюдать правила безопасной работы на токарном станке. Они состоят из ряда требований, которые направлены на сохранение работоспособности оборудования, а также сохранения жизни и здоровья оператора и находящихся в непосредственной близости к нему людей. К упомянутым требованиям относится:

• Перед выполнением работы оператор должен надеть спецодежду, головной убор и защитные очки. Рукава на спецодежде должны быть застегнуты и с ткани не должны торчать нитки или лоскуты. Очки должны иметь большую защитную площадь. Волосы должны быть спрятаны под головной убор.
• Перед включением электрооборудования необходимо убедиться в том, что система заземления исправна и корректно функционирует. В условиях производства обычно проложена шина заземления, к которой подсоединяется корпус станка и его токоведущие элементы. У небольших бытовых станков заземление обычно реализуется через РЕ-проводник (третий провод) на вилке для розетки. Важно, чтобы розетка имела соответствующий контакт, а электросеть, к которой подключается машина, была оснащена УЗО.
• Перед запуском необходимо проверить, нет ли стружки в патроне. При ее наличии посадочное место необходимо очистить. В противном случае возникает риск того, что мусор может попасть во вращающийся механизм. Это может вывести станок или его отдельные элементы из строя частично или полностью.
• Если заготовка достаточно громоздкая и/или тяжелая, то для ее установки нужно воспользоваться подъемными механизмами. В условиях цеха это может быть тельфер или кран-балка. В мастерской для этих целей используют ручные погрузчики различных типов.
• Многие неопытные мастера часто задаются вопросом, можно ли работать в перчатках? Ответ на него зависит от конкретных условий. Если перчатки матерчатые, то работать в них не рекомендуется. Связано это с тем, что всегда есть риск попадания нити или лоскута от перчатки во вращающиеся механизмы. Это может привести к производственной травме. Если же перчатка выполнена из резины или подобного материала, то допускается их использование вдали от режущих элементов. Для токарных станков с ЧПУ ограничения не столь жесткие, поскольку управление у них выполняется автоматически.
• Заготовка должна быть надежно зафиксирована и отцентрована в патроне. Особенно это актуально для деталей, имеющих большие габариты и массу.
• При работе нужно всегда пользоваться исправным инструментом. Это касается как станка в целом, так и его отдельных частей в частности. Резцы и различные подвижные элементы должны быть надежно закреплены и не должны иметь механических повреждений.
• Замеры и настройки необходимо выполнять до запуска станка в работу. Чтобы изменить параметры, необходимо остановить оборудование и дождаться прекращения движения заготовки.
• Удалять руками стружку в процессе работы категорически запрещено. Эту процедуру необходимо выполнять лишь после выключения станка и остановки всех его движущихся частей.
• Чтобы отключить станок, необходимо пользоваться исключительно кнопками управления. Для аварийных ситуаций в конструкции обычно предусмотрена кнопка останова.

Еще одно базовое правило — токарный станок должен быть изначально установлен строго горизонтально на надежной опоре. В цехах это бетонный пол, а в мастерской основа зависит от конкретного случая. Но она должна исключать вибрацию корпуса во время работы.

Подводим итоги

Токарный станок — не очень сложное оборудование. Однако его эксплуатация требует от оператора знаний, квалификации и опыта. В зависимости от того, с каким материалом предполагается работать и какие операции выполнять, выбираются резцы и прочие инструменты. Большинство станков предназначены для работы с металлом. Модели для обработки дерева отличаются меньшей мощностью электродвигателя, размерами и скоростью вращения шпинделя.

Существуют промышленные и бытовые токарные станки. В первом случае они представляют собой громоздкие машины, используемые на производстве. Их функционал достаточно широк, и с их помощью обрабатываются большие заготовки. Во втором — это относительно небольшое оборудование, массой до 50...100 кг, которые можно установить в гараже, мастерской или дома. Они рассчитаны на выполнение работ с небольшими деталями штучно или мелкосерийными партиями.
