Как выбрать токарный станок по металлу?

Выбрать токарный станок по металлу подходящих функциональных возможностей, массогабаритных параметров, показателя мощности требуется для промышленного предприятия, личного использования, школьного кабинета труда, других целей. Такое оборудование предназначено для обработки вращающихся заготовок резанием.

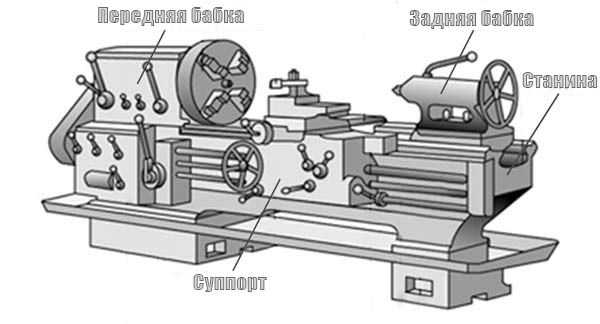

Из чего состоит токарный станок по металлу?

Конструкция имеет незначительные вариации в зависимости от предназначения, классификационной принадлежности агрегата. Любое металлорежущее оборудование состоит из следующих базовых деталей, узлов и элементов:

• станины – несущей платформы, на которой крепятся рабочие органы, основная оснастка, вспомогательные принадлежности;
• передней бабки, в которой установлен патрон для удержания обтачиваемого прутка или изделия;
• задней бабки, играющей роль дополнительной опоры для длинных болванок, используемой для фиксации центрирующего, расточного или сверлильного инструмента;
• суппорта, отвечающего за перемещение резцедержателя в продольной, поперечной, наклонной плоскостях;
• инструментальной системы, обеспечивающей решение производственных задач.

В конструктивный комплекс входят вал, шпиндель, фартук, другие детали и узлы в зависимости от производственного назначения компактного аппарата или массивного обрабатывающего центра.

Обязательные для любой модификации элементы – электродвигатель, механизм управления. Как правильно выбрать токарный станок по металлу зависит от запланированных производственных операций, твердости подлежащих обработке материалов.

К дополнительному оснащению причисляют револьверные, резьбонарезные, разделительные головки, фрезерные и шлифовальные модули. Ниже представлены обязательные составляющие таких агрегатов.

Станина

Самая крупная деталь непосредственно влияет на размер и массу оборудования. Выполняет функцию несущего основания, на котором крепятся остальные сегменты. Неподвижный элемент сложен из параллельных стенок, скрепленных поперечными балками. Бывают сварными или литыми.

Для дома можно выбрать настольную модель первого типа. Станины изготавливают из чугуна, стального сплава, композитных материалов. По сечению подразделяются на плоские, треугольные, коробчатые. Дополнительные элементы платформы:

• лунки и каналы для отвода стружки;
• кронштейны для установки вспомогательных принадлежностей, измерительных приборов;
• зажимы;
• система охлаждения.

Промышленные центры металлообработки оснащаются колонной, консольной или многостоечной платформой. Для обтачивания длинномерных изделий желательно выбрать модель с выступающими ребрами.

Шпиндельная бабка

Содержит пару подшипников, обеспечивающих вращение. В конструкцию входят шкив, коробка скоростей, зажимной патрон. Опционально дополняется механизмом автоматической смены инструмента, подачи охлаждающей жидкости.

Актуальный обзор токарных станков по металлу содержит модели с разными модификациями шпиндельной бабки. Основные требования, предъявляемые к этому узлу металлорежущей машины:

• точность вращения;
• способность работать в разных скоростных режимах;
• устойчивость к вибрационным нагрузкам;
• быстроходность;
• малый коэффициент температурной деформации;
• минимальное тепловыделение;
• точное позиционирование заготовки;
• незначительные затраты на долговременную эксплуатацию.

Для гаража или небольшой ремонтной мастерской желательно выбрать однофазное напольное устройство, оснащенное шпиндельной бабкой с упорно-радиальными подшипниками.

Коробка подач

Обеспечивает продольное или поперечное перемещение резца. Вектор направления в соответствии с модификацией и рабочим режимом задается вручную или автоматически. За перемещение шпинделя отвечает специальная деталь под названием трензель.

Для ручной корректировки, изменения амплитуды движения суппорта предназначены рукояти. В автоматизированных металлообрабатывающих машинах подача реализована ходовым винтом с валиком.

Такие аппараты используются для производственных операций повышенной точности и сложности. В конструкцию коробки подач могут входить:

• зубчатые муфты – жесткие подвижные компенсирующие детали, предназначенные для передачи крутящего момента;
• скользящие блоки, ответственные за быстрое изменение вектора движения;
• червячный, планетарный или волновой редуктор, определяющий коэффициент передаточного соотношения крутящего момента и угловой скорости;
• конус Нортона, обеспечивающий ступенчатую регулировку.

Конструктивное строение и технологические возможности коробки подач непосредственно влияют на получаемую в процессе обработки шероховатость поверхности, производительность агрегата, износ режущей оснастки.

Суппорт

Состоит из нижней и поперечной каретки, поворотной плиты. Что можно выточить на металлорежущем устройстве зависит во многом от конструкции суппорта. Одинаково распространены механические, ручные, автоматизированные модификации.

Каждая имеет собственное применение и предназначение. Что такое токарный станок по металлу и какие технологические операции на нем можно выполнять зависит в том числе от конструктивного строения суппорта.

Он обеспечивает движение резцедержателя в продольной, поперечной, наклонной плоскостях. Смещением суппорта обусловлены точность резки, качественные характеристики поверхности.

Токарные станки по металлу. Виды

Обобщенно металлорежущие машины классифицируют по степени точности, предназначению, другим критериям. Различают настольные модели, прецизионные модификации, промышленные обрабатывающие центры.

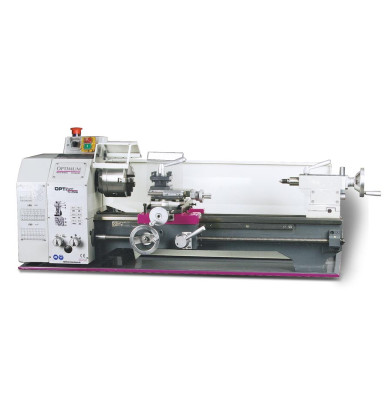

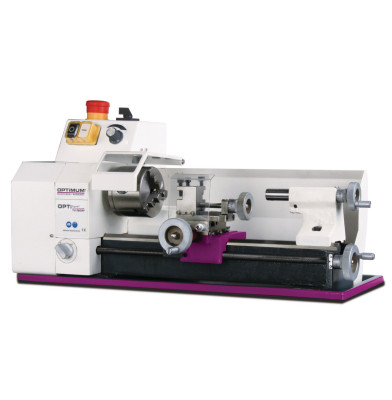

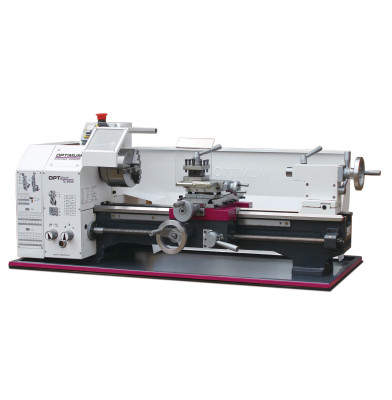

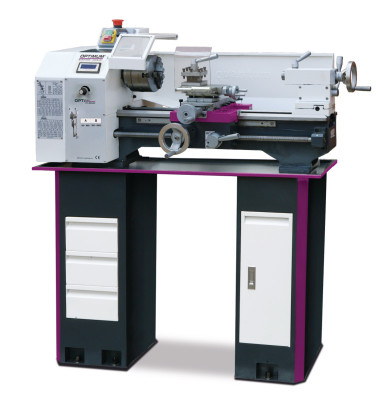

Для личного несистематического использования можно выбрать настольный вариант. Такие устройства представляют собой уменьшенную копию крупногабаритной промышленной машины.

Подобный аппарат подходит для расточки внутреннего диаметра, выполнения других типичных технологических операций:

• формирования декоративных или функциональных канавок;
• нарезания резьбы любого типа;
• создания цилиндрических, сферических, конических деталей и изделий;
• оформления торцевых плоскостей;
• накатывания рифлений;
• создания уступов.

Такие устройства предназначены для обтачивания заготовок длиной до 1000 мм. Они отличаются энергетической экономичностью из-за маломощного двигателя, но не подходят для материалов повышенной твердости.

Эксплуатационная простота не требует специализированных навыков и знаний. Компактные размеры позволяет разместить такой аппарата на ограниченной площади. Условно их подразделяют на хоббийные, полупрофессиональные и учебные варианты.

Представителя первой категории целесообразно выбрать для выполнения несложных технологических операций, использования в гараже, домашних условиях, личной мастерской.

Школьные токарные станки имеют еще более ограниченный функционал, жесткие требования по эксплуатационной безопасности. Они предназначены исключительно для получения учащимися базовых навыков.

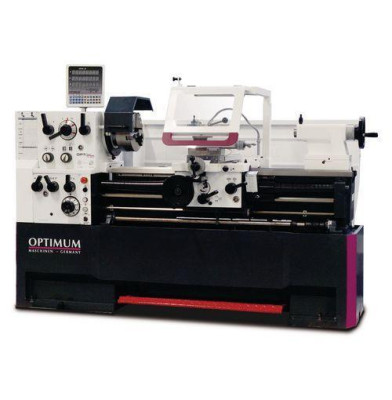

Самая обширная группа – тяжеловесные установки индустриального предназначения. Вес таких металлообрабатывающих центров колеблется от 300 кг до десятков тонн. Современные установки оснащены программируемыми управляющими модулями.

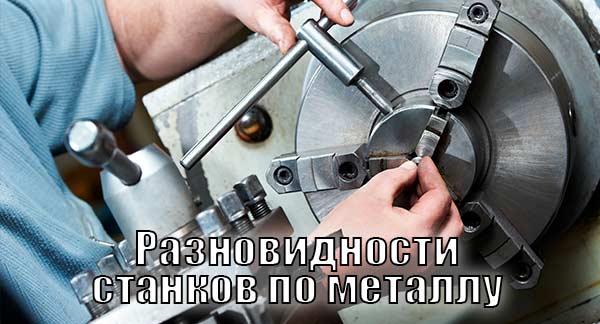

Разновидности токарных станков в зависимости от функционала

По такому критерию выделяют 9 групп металлорежущих машин. Каждая имеет собственные технологические предназначения, тип компоновки, степень автоматизации, другие объединяющие признаки.

Промышленные центры поддерживают широкую номенклатуру навесной, стыкуемой или присоединяемой модульной оснастки для расширения технологических возможностей. Традиционная классификация по функционалу:

• токарно-винторезные станки, предназначенные для обработки черных металлов, цветных сплавов, композитных материалов, считающиеся самыми универсальными и часто используемыми в промышленном производстве;
• карусельные – отличаются вертикальным расположением оси вращения заготовки, применяются для изготовления изделий большого диаметра и малой длины, поддерживают установку копировального приспособления;
• револьверные – обрабатывают тела вращения одновременно несколькими режущими инструментами, перемещающимися независимо друг от друга, имеют сравнительно высокую производительность;
• лоботокарные – специализированные аппараты с завышенным расположением оси вращения и сравнительно короткой станиной, используемые для обработки тяжеловесных деталей для судо- и машиностроительной, аэрокосмической, энергетической, других отраслей;
• продольного точения, применяемые в металлургическом производстве для обработки крупных заготовок симметричной формы – валов, втулок и прочего;
• трубонарезные – используются для создания сегментов трубопроводных магистралей высокого или низкого давления.

В отдельную группу выделяют агрегаты с бесступенчатым приводом. Подобные металлорежущие машины обеспечивают возможность регулировки оборотов шпинделя без остановки технологического процесса.

Что можно сделать на токарном станке для продажи зависит от функциональных возможностей устройства, номенклатуры применяемой оснастки, квалификации мастера. На строительном рынке и при ремонте всегда востребованы крепежные элементы.

Изготавливают болты, винты, гайки, шпильки. Можно выбрать настольный аппарат для самостоятельного производства с коммерческой целью бронзовых подсвечников, интерьерных украшений, сувенирной продукции.

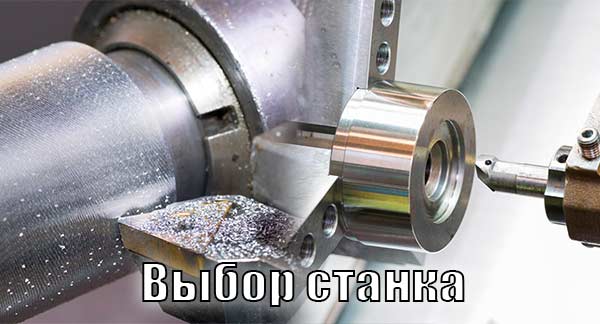

Критерии выбора станка по металлу

Обращают внимание на мощность двигателя, класс энергопотребления, заводскую комплектацию. Универсальная модель должна легко справляться с обтачиванием как черных металлов (стали, чугуна), так и цветных сплавов разной твердости – алюминия, меди, титана. Важным критерием считаются поддерживаемые операции.

Желательно, чтобы выбранная модель подходила для комплексных задач:

• протачивания наружных контуров с приданием изделию заданной формы;
• фрезерования плоских, криволинейных, фасонных поверхностей;
• сверления – формирования глухих и сквозных отверстий разной глубины, диаметра;
• нарезания упорной, питчевой или треугольной резьбы.

Ножи для станков соответствующего профиля позволяют реализовать указанные функции. Для высокоточных операций и прецизионных задач желательно выбирать аппарат с устройством цифрового отсчета.

Важным критерием представляется расстояние между центрами – параметр, определяющий максимальную длину калиброванного прутка. Обязательно учитывают доступность комплектующих, сменных узлов, присоединяемых модулей.

Рекомендуется приобретать аппарат на литом чугунной основании, которые эффективно гасит вибрации. Существенно облегчает работу опция реверса – обратного хода. Она расширяет технологические возможности и ассортимент изготавливаемых предметов.

Для личного использования подойдет устройство с двигателем мощностью 400-700 Вт. Уделяют внимание количеству скоростных режимов, способам их регулировки. Переход бывает плавным или ступенчатым. От этого параметра зависит качество обработки.

Подводим итоги

Для частного домовладения рекомендуется выбрать универсальную винторезную модификацию настольного или напольного размещения. Такие металлорежущие машины работают от городской сети напряжение 220 вольт.

После покупки модернизация домашней электрической системы не потребуется. Подобные аппараты подходят для выполнения подавляющего большинства производственных и ремонтных задач.

Для автомастерской, цеха, другого бизнеса желательно выбрать напольную точильную машину, обеспечивающую высокую точность и скорость обработки. Такие агрегаты поддерживают установку сменных головок для специфических операций, выходящих за рамки стандартных токарных задач.
