Штробление стены под проводку. Чем? Как?

Штробление стен под проводку выполняется как на этапе начального строительства, так и при выполнении модернизации или ремонта. Для соответствующего процесса применяется специальное оборудование — штроборезы и перфораторы. С их помощью можно не только ускорить и упростить выполнение соответствующих работ, но и получить ровные штробы, то есть, в предполагаемых границах и необходимой глубины. У штроборезов в качестве режущего инструмента используются алмазные диски. Они способны работать практически с любым строительным материалом, в том числе, бетоном любого типа, кирпичной кладкой, искусственным и натуральным камнем, гранитом, песчаником. Главное, использовать оптимальную модель штробореза с тем, чтобы он справлялся с поставленными задачами.

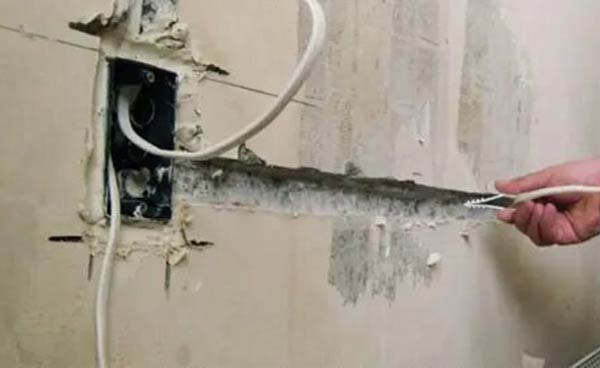

Общие правила штробления поверхностей

Каждый опытный электромонтажник знает, как штробить стену под проводку. Для этого существует несколько несложных правил, которых придерживаться при работе.

• Глубина и ширина штробы должна соответствовать размеру укладываемого в ней кабеля. При этом обязательно нужно делать запас. В случае, если в штробе планируется укладывать несколько кабелей, необходимо учесть приблизительный диаметр всего пучка. При работе штроборезом в его настройках необходимо установить нужную глубину и ширину канавки.
• Все штробы, а соответственно, и электропроводка должны проходить строго вертикально и горизонтально. Категорически не допускается монтаж кабелей по косой линии, то есть, напрямую. Это прямое нарушение ПУЭ (Правила устройства электроустановок), которым должны руководствоваться электромонтажники.
• Перед тем как ответить на вопрос, что такое штробление, необходимо уточнить, что получаемые в его результате борозды должны проходить на определенном расстоянии от ближайших поверхностей. Так, по правилам, расстояние от потолка должно составлять от 15 см. Если штроба широкая, то она должна расширяться вниз. Расстояние от краев окон и дверных проемов должно составлять минимум 10 см. Это связано с требованиями безопасности.
• В случае, если трасса электропроводки пересекается с водопроводными или газовыми трубами, необходимо обеспечить достаточное расстояние «в свету» между ними. Это означает, что в месте пересечения проштробить под проводку нужно глубже с тем, чтобы утопить кабель глубже. В соответствии с требованиями ПУЭ расстояние «в свету» между электропроводкой и обычным трубопроводом (с водой) должно быть не менее 50 мм, а с газовой трубой — не менее 100 мм. При этом неважно, какая изоляция используется на электрокабеле — обычная или негорючая.
• При выполнении штробления необходимо учитывать, что глубина стандартного подрозетника составляет 45 мм. Это означает, что и глубина штробы не должна превышать указанного значения. Хотя могут быть исключения при выполнении транзитной проводки.

Выполнение этих несложных правил позволит не только сделать качественную разводку электричества в помещении, но и максимально обезопасить эксплуатацию электропроводки в будущем.

Инструменты для штробления

Чтобы выполняться штробление бетонной стены или поверхности из другого материала, необходимо использовать специальное оборудование.

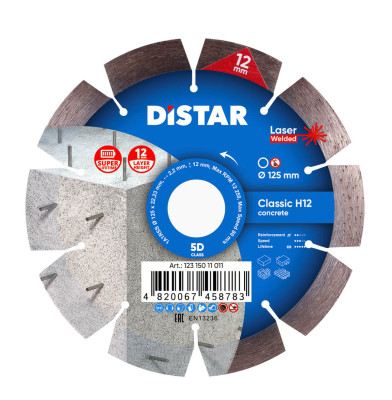

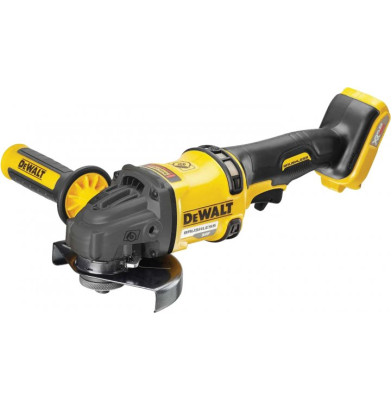

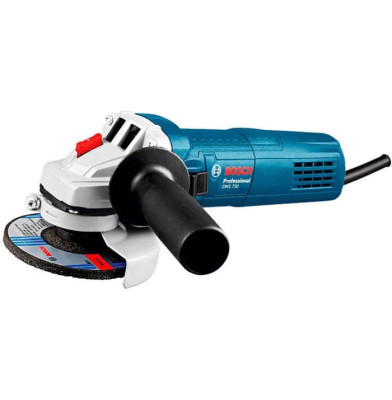

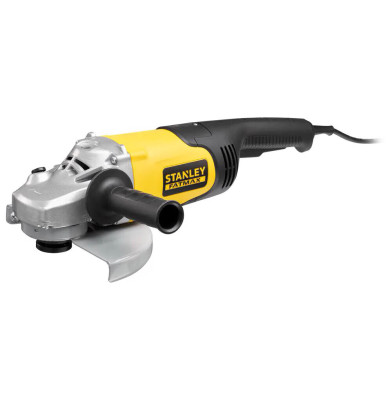

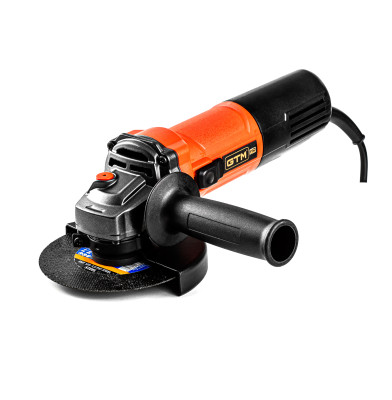

• Болгарки. С их помощью можно выполнять резы в строительных материалах любой прочности — бетоне, кирпиче, камне, песчанике. При этом важно применять подходящий диск (по камню). Преимущество угловой шлифовальной машины (она же УШМ, она же болгарка) заключается в ее относительной дешевизне и универсальности. С помощью этого оборудования можно разрезать не только стены, но и металл. Однако недостаток заключается в наличии лишь одного диска, отсутствии регулировки глубины реза и невозможности подключения пылесоса и воды для смачивания резцов.
• Дрели. Для долбления штроб их используют крайне редко по двум причинам. Во-первых, они маломощные, а во-вторых, можно использовать лишь дрель с функцией удара. А она есть далеко не у всех моделей.

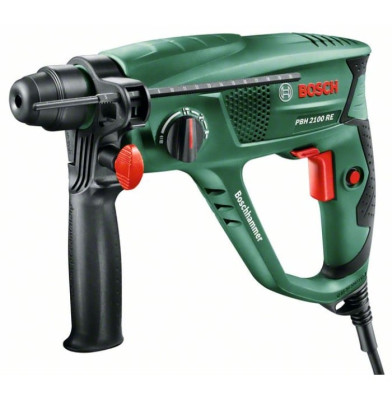

• Ответом на вопрос, чем лучше штробить стены будет: парой электроинструментов — штроборезом и перфоратором. Что касается последнего, то у всех моделей этого устройства имеется функция удара. У большинства моделей, имеющих патрон SDS-plus, кинетическая энергия одного удара составляет около 3 Дж. А количество ударов — 3 штуки за 1 секунду (может отличаться у отдельных образцов). Этого вполне достаточно для удаления стройматериала из канала штробы в бетоне, а тем более, кирпиче и камне. Перфораторы, имеющие патрон SDS-max, обладают еще большей кинетической энергией удара. А это значит, что работают они еще эффективней.

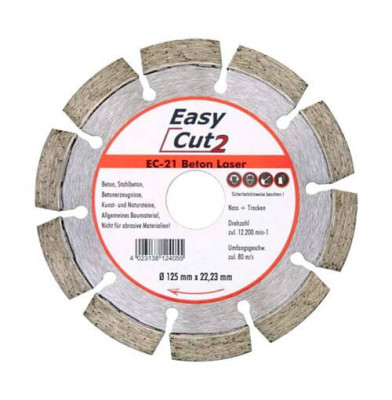

• Как правильно штробить стену? На этот вопрос есть однозначный ответ — с помощью штробореза. Это специальный электроинструмент, предназначенный для выполнения штроб в любых строительных материалах. В классическом исполнении у него имеются два алмазных диска, которые определяют границы будущей штробы. С помощью настроек оператор может выставить ее глубину и ширину. Штроборезы не только значительно повышают производительность электромонтажников, но и позволяют получить очень ровную и однородную борозду для будущей укладки систем коммуникации. Поэтому этот инструмент очень полезен для мастеров, занимающихся электромонтажными работами на постоянной основе.

Использование перечисленных электроинструментов позволяет получить быстрый и качественный результат. Штробление под розетку с их помощью происходит с минимальными усилиями и экономией времени.

Штроборез для проводки

Профессиональные штроборезы можно использовать практически для любых строительных материалов — бетона, кирпича, камня, штукатурки и даже гипсокартона. В зависимости от конкретной модели комплектация устройства может быть различной, однако в общем случае в конструкцию прибора входят следующие компоненты:

• Электродвигатель. Он приводит в движение весь механизм.
• Трансмиссия. Может быть на основе ремня, шестеренчатого редуктора, цепи.
• Алмазные режущие диски.
• Защитный кожух.
• Рукоятки для удержания.
• Органы управления и индикации.
• Элементы подключения пылесоса и/или воды.

Ответом на вопрос: чем проштробить стену под проводку будет — штроборезом. При этом необходимо учитывать, что указанная техника бывает двух типов — аккумуляторная и так называемая электрическая. Как понятно из названия, первый тип берет энергию от аккумуляторной батарее, имеющейся в конструкции. Второй тип подключается к бытовой электрической розетке 220 В. Каждый из них имеет свои преимущества и недостатки, поэтому тип нужно выбирать, основываясь на условиях эксплуатации и стоящих задачах.

Преимущества использования штробореза:

• Наличие 2 дисков (у некоторых моделей их может быть больше) во-первых, экономит время и усилия оператора, а во-вторых, позволяет сделать штробу под проводку со строго параллельными границами.
• Штроборез, оснащенный алмазными режущими дисками, способен справиться практически с любым строительным материалом — бетоном, кирпичом, камнем. Многих интересует вопрос о том, какие стены нельзя штробить? Нельзя выполнять канавки для кабеля в стене, где уже имеются элементы систем коммуникаций — другая электропроводка, водопроводные или канализационные трубы, кабеля связи. В противном случае существует риск выведения их из строя. При этом допускается делать желоб для проводов параллельно имеющимся коммуникациям на некоторых удалении от них. Однако перпендикулярные резы не допускаются!
• Полученные штробы отличаются четкими границами и однородной глубиной. Это становится возможным благодаря тому, что алмазные диски в процессе работы постоянно находятся на одном расстоянии между собой и погружены на постоянную глубину в строительный материал.
• Многих интересует вопрос — как штробить штроборезом? Работать с ним достаточно просто и комфортно. Особенно, если у используемой модели есть функция подключения пылесоса и/или подачи воды. Это одно из преимуществ использования штробореза по сравнению с болгаркой, поскольку при работе образуется минимальное количество пыли и шлама.

Чтобы выполнять работы по штроблению стен максимально эффективно важно подобрать оптимальную модель. При этом необходимо учитывать ее технические характеристики, отзывы, цену и торговую марку.

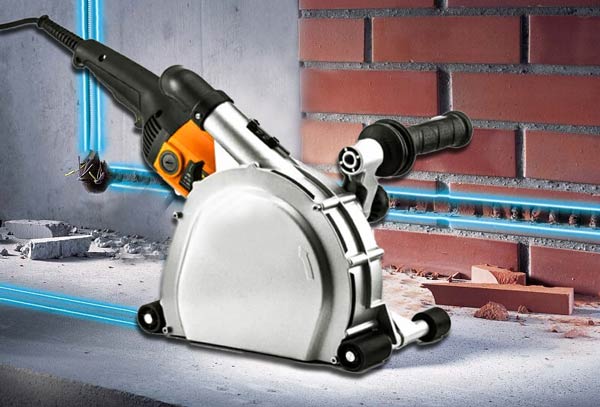

Штробление различных материалов

Материалы, используемые при строительстве зданий и сооружений, отличаются прочностью, хрупкостью, вязкостью, податливостью к воспламенению и прочими характеристиками. Все это нужно учитывать перед тем как выполнять непосредственно штробление и выбирать размер штробы под проводку. Чаще всего при капитальном строительстве используются такие материалы:

• Бетон различных марок (в том числе, армированный, то есть, железобетон).
• Кирпич.
• Искусственный и натуральный камень.
• Песчаник.
• Газоблоки и пеноблоки.
• Гранит и мрамор.
• Гипсокартон.

Бетон (особенно, железобетон) — наиболее прочный строительный материал, используемый на сегодняшний день в строительстве. Поэтому у многих, особенно начинающих мастеров, возникает вопрос — можно ли штробить бетонные стены? Ответ однозначный — да. Однако нужно учитывать конкретную ситуацию, наличие систем коммуникаций в ней, не повредит ли это механической прочности и так далее. Именно такие стены проще всего обрабатывать с помощью штробореза. Его алмазные диски способны справиться не только с сухим бетоном, но и с металлической арматурой, находящейся внутри.

Второй по распространенности материал — это кирпич. Его распиловка и механическая обработка не составляет труда ни для перфоратора, ни для штробореза. С помощью указанных электроинструментов можно быстро выполнить штрабу любого вида, глубины и ширины. При этом важно выставить соответствующие настройки, а также подобрать нужные алмазные диски для штробореза. Зачастую для проделывания штроб в кирпичной кладке используется болгарка. Однако ее недостаток заключается в невозможности точной регулировки глубины реза, а также тот факт, что за один проход можно выполнить лишь один рез. Кроме этого, при распиловке возникает много пыли.

Искусственный и натуральный камень является также распространенным строительным материалом, особенно при возведении небольших зданий или вспомогательных строений. Штроборез без труда справляется с этим материалом, вне зависимости от размера отдельных элементов конструкции. Устройство штробы при этом можно выполнить любой необходимой конфигурации.

Что касается более мягких строительных материалов (пено- и газоблоки, песчаник, гипсокартон), то мощности и производительности штробореза для их обработки более чем достаточно. С ними легко и комфортно работать, вне зависимости от модели используемого устройства.

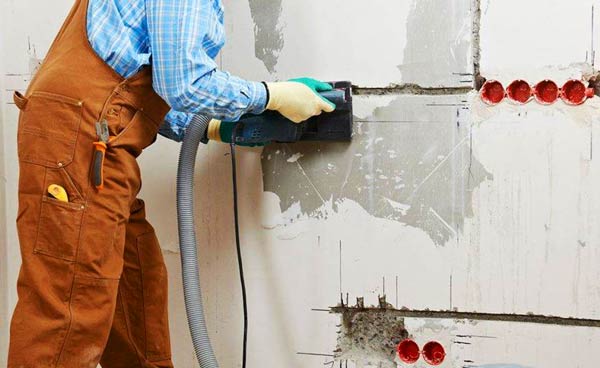

Штробление стен и маскировка штроб

У многих начинающих мастеров возникает вопрос — как штробить стену под кабель? Сам по себе процесс несложный, однако он требует предварительной подготовки. Проще всего проводить работы во вновь построенном здании, где в стенах гарантированно нет старых систем коммуникаций. Первым делом нужно ознакомиться с проектной документацией на электропроводку. И в соответствии с ней выполнить штробы. При этом нужно учитывать, сколько кабелей и с какой площадью поперечного сечения будет уложено в каждую канавку. От этого зависит ее ширина и глубина.

Дело обстоит сложнее, когда работы нужно выполнять в стенах, где уже имеются системы коммуникации (действующая проводка, водопроводные трубы, кабеля связи). В этом случае имеет смысл воспользоваться сигнализатором скрытой проводки (народное название «дятел»). С его помощью можно найти трассу укладки старой проводки в стене с тем, чтобы не повредить ее при работе штроборезом.

После выполнения резов в стенах можно приступать к укладке проводки в штробах и ее маскировке. Делается это по следующему алгоритму:

• При помощи перфоратора внутри штробы насверливаются отверстия (обычно диаметром 6 мм) для дальнейшего установления в них дюбель-хомутов или крепежных скоб.
• Разматывается электрический кабель и непосредственно укладывается в желобе, параллельно закрепляясь указанными выше элементами. При этом важно оставить достаточные «хвосты» в местах коммутаций (распределительные коробки, розетки, выключатели).
• После укладки кабеля в штробе ее заштукатуривают или закрывают гипсокартоном.

Есть другой, более дешевый, способ маскировки — при помощи алебастра. Эта строительная смесь широко используется при установке подрозетников в кирпичных стенах. Аналогично ее можно использовать для фиксации электрических кабелей к стенам из прочных строительных материалов. Однако ее недостаток заключается в ненадежности крепления и неэстетичности. В данном контексте алебастр можно использовать лишь для 1-2 небольших кабелей. После его использования стену также штукатурят.

Подбиваем итоги

Выполнение штроб для электропроводки — несложный процесс, однако он требует соблюдения некоторых правил и использования подходящего оборудования. В частности:

• Желоба для кабелей нужно делать строго вертикально и горизонтально, на определенном удалении от потолка, дверей, окон, других систем коммуникаций.
• Для работы лучше всего использовать профессиональный штроборез и перфоратор. Пара этих электроинструментов обеспечат оптимальный результат с минимальными потерями сил и времени.
• Перед выполнением штробления нужно выполнить предварительные работы — ознакомиться с проектной документацией, определиться с расположением уже существующих коммуникаций.

Покупка профессионального штробореза значительно облегчает работу электромонтажникам. Особенно тем, которые выполняют свою работу на постоянной основе. Оборудование со временем окупается за счет экономии времени и усилий мастеров, а со временем начинает приносить прибыль.
