Какой фрезерный станок по дереву выбрать?

Как правильно выбрать фрезерный станок по дереву? Этим вопросом зачастую задаются не только частные мастера, но и специалисты, работающие на различных производственных предприятиях. В настоящее время на рынке представлено огромное количество различных брендов и их моделей. Поэтому у человека, который ранее не имел опыта работы с указанным оборудованием, могут возникнуть сложности. На самом деле фрезерные станки по дереву позволяют создавать сложные элементы декора, изготавливать высококачественные мебельные детали и реализовывать уникальные дизайнерские проекты. Техника достаточно сложная (в зависимости от модели) и состоит из нескольких компонент, которые будут рассмотрены далее.

Для чего нужен фрезерный станок?

Чтобы ответить на вопрос, для чего нужен фрезерный станок, имеет смысл привести примеры работ, для которых он используется. В соответствии с определением фрезерование — это процесс обработки механических деталей путем снятия слоя материала при помощи режущего инструмента (фрезы). При работе по дереву оборудование способно выполнять следующие операции.

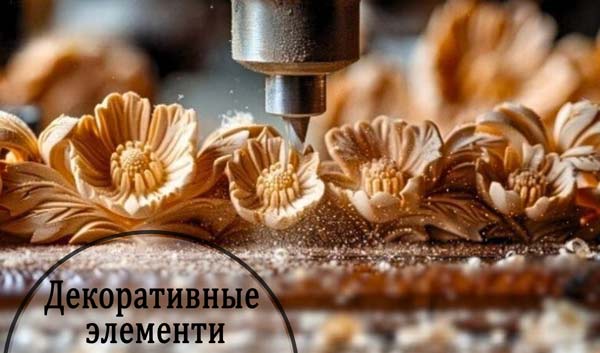

Создание декоративных элементов

Очень часто с помощью указанной техники у оператора появляется возможность изготавливать сложные детали, например, резные узоры, орнаменты и барельефы. Это актуально при создании мебели, лестниц, дверей и других элементов интерьера. Благодаря точной обработке можно добиться сложных форм и деталей, недоступных при использовании ручного инструмента. Возможности фрезерного станка, даже в настольном исполнении достаточно широки. С их помощью можно изготовить:

• резные наличники для окон и дверей;
• фигурные плинтусы и карнизы;
• различные декоративные накладки из дерева (например, для мебели).

Указанные машины будут отличным выбором для малых и крупных мастерских и предприятий по производству мебели.

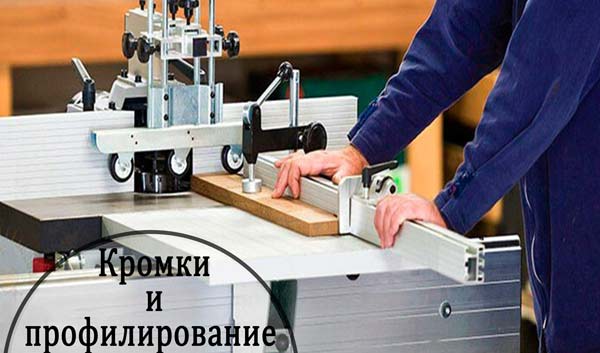

Профилирование и обработка кромок

Это одна из самых распространенных операций, которые выполняет фрезерный станок по дереву. Она необходима для придания эстетического внешнего вида заготовкам, стачивания их острых углов, улучшения тактильных ощущений при их касании потребителем. Станок может выполнять:

• снятие фасок;
• закругление по заданному радиусу;
• создание декоративных канавок и бороздок.

Предназначение фрезерного стола по дереву заключается, в том числе и в выполнении перечисленных операций. При этом важен выбор режущего инструмента, поскольку от него зависят технологические возможности станка и этапы алгоритма.

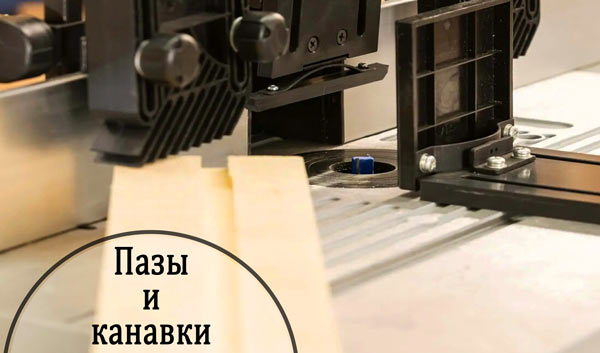

Высверливание (выборка) пазов и канавок

Соответствующие технологические операции выполняются для создания крепежных элементов, шиповых соединений при сборке мебели, изготовлении рамок и прочее. Примеры:

• изготовление соединительных пазов для сборки мебели (в том числе корпусной);
• выборка пазов для дальнейшей вставки стекла или зеркал;
• создание шипов для различных крепежных соединений.

Размеры и глубина зависят от конкретной технологической задачи. Поэтому фреза на станок выбирается соответствующим образом с учетом ее размера и формы.

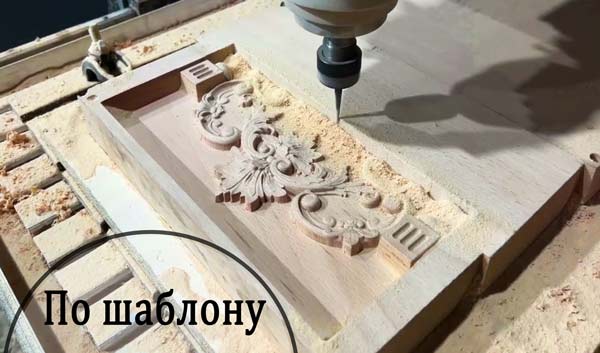

Фрезерование по шаблону (лекалу)

Одним из ответов на вопрос, что можно делать на фрезерном станке по дереву, будет возможность серийного создания одинаковых деталей. Эти операции можно выполнять как на ручном оборудовании, так и на станках с ЧПУ (числовым программным управлением). В первом случае траектория фрезы контролируется при помощи направляющих втулок и шаблонов. Во втором — при помощи электронного управления фрезой по программе, заложенной в микроконтроллер. Преимущества применения операции:

• точная копия исходной детали;
• серийное производство большого количества деталей;
• минимизация (практически исключение) брака и ошибок в процессе выполнения задачи.

По шаблону обычно способны работать станки со средней или сложной конструкцией, использующиеся на производственных предприятиях или в мастерских.

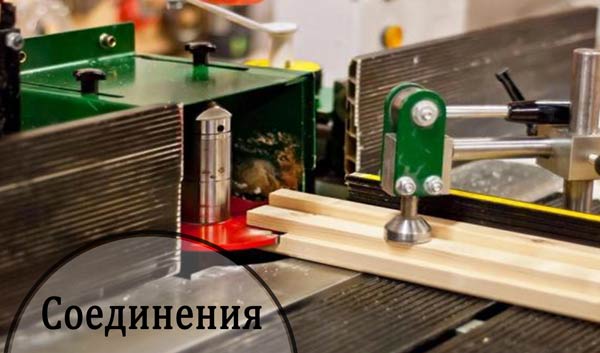

Изготовление соединений

В первую очередь речь идет о соединениях шип-паз, а также «ласточкин хвост». Эти соединения широко применяются в столярном деле, так как они обеспечивают надежное и долговечное крепление без использования дополнительных элементов. Примеры операций:

• соединение элементов мебели (дверцы, ящики);
• сборка рам для зеркал, картин;
• изготовление корпусов и каркасов для шкафов различных размеров.

Современные фрезерные станки по дереву способны выполнять надежные соединения с высокой точностью и допусками.

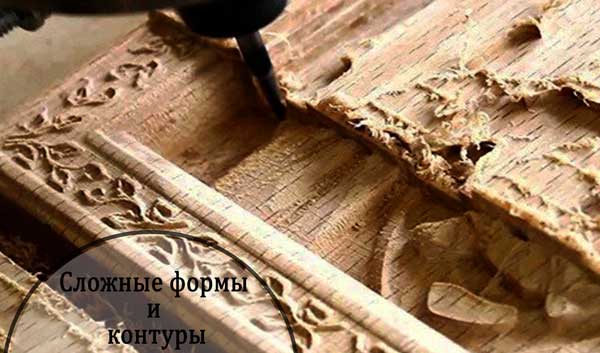

Обработка сложных форм и контуров

Многих пользователей интересует что может ЧПУ станок. Одной из его функций как раз является возможность обработки сложных форм и контуров плоских и объемных деталей. Зачастую эти операции невозможно выполнить вручную или на обычных фрезерных станках. В частности, технология подразумевает трехмерную обработку, создание рельефов и движение фрезы по сложной траектории. Таким образом, с помощью указанного оборудования оператор может изготовить сложную, в том числе трехмерную, деталь. Преимущество использования указанных станков:

• высокая точность;
• возможность использования в серийном производстве (в том числе крупносерийном);
• возможность работать с компьютерными 3D-моделями, созданными предварительно;
• быстрое переключение между настройками и проектами.

Сложные фрезерные станки с ЧПУ, имеющие возможность работать с объемными деталями, применяются на сложных производствах. Это дорогостоящее и сложное оборудование, управлять которым допускаются только квалифицированные специалисты.

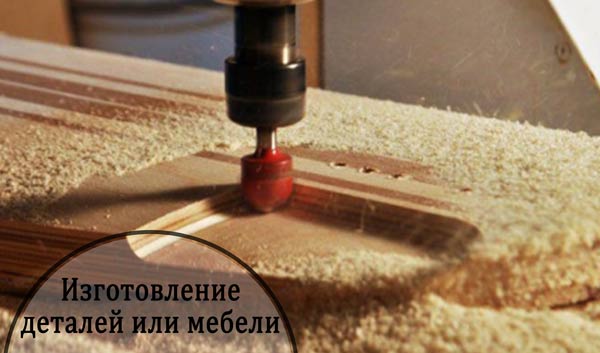

Производство мебели и столярных изделий

С помощью фрезерных станков по дереву оператор может изготавливать различные детали практически любого типа мебели. Возможности зависят лишь от модели оборудования и его типа. Машины можно использовать как в небольших частных мастерских, так и на крупных производственных предприятиях по выпуску мебели. Примеры:

• создание фасадов для кухонных гарнитуров и шкафов;
• изготовление столешниц с фигурными кромками;
• резьба по деревянным панелям для декоративных стен и перегородок.

Это лишь часть примеров. На самом деле область использования фрезерных станков по дереву очень широка и зависит от поставленных задач и фантазии проектировщиков.

Виды фрезерных станков

Оборудование, о котором идет речь, бывает самых разных видов, каждый из которых предназначен для выполнения конкретных задач. Правильный выбор машины напрямую зависит от предполагаемого объема работы, уровня сложности и технологии. Далее приведены типы фрезерных станков по дереву с их описанием.

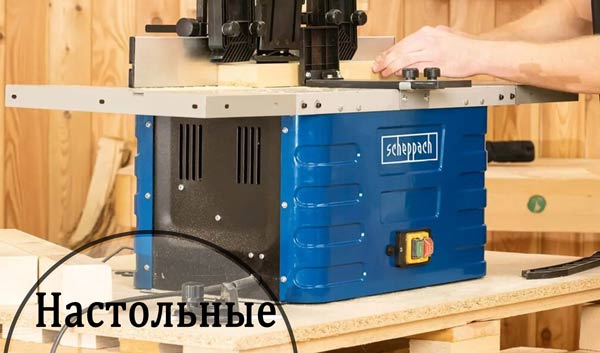

Настольные модели

Они подходят для небольших частных мастерских и/или мастеров-любителей. Отличаются небольшими размерами, мощностью и простотой использования. Имеют относительно небольшой функционал (зависит от модели). Особенности и преимущества:

• Предназначены для выполнения простых и средних по сложности технологических задач — профилирование кромок, выборка пазов, мелкие декоративные работы.
• Используются для штучной обработки деталей (для серийного производства мало пригодны).
• Имеют небольшие размеры и массу, что позволяет разместить их на рабочем столе (верстаке).
• Просты в настройке и эксплуатации, с ними может работать даже новичок.
• Подходят для домашнего использования и выполнения небольших столярных проектов.

Примеры использования:

• изготовление рам для картин;
• профилирование деталей мебели;
• резка мелких деревянных элементов.

Дополнительные преимуществом настольных моделей является их невысокая цена.

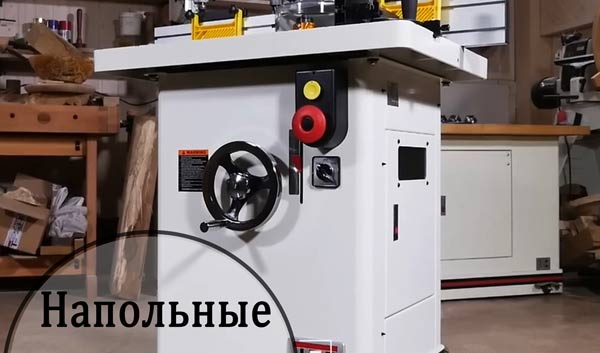

Стационарные модели с ручным управлением

Имеют средние и большие размеры, поэтому устанавливаются на полу в цеху или мастерской (обычно для них монтируют бетонную подушку). Оснащены мощным двигателем и способны выполнять сложные виды фрезерования. Большие размеры дают возможность обрабатывать заготовки и детали большого размера, а также работать с твердыми породами древесины. Особенности и преимущества:

• Большая мощность и ресурс.
• Прочная и тяжелая конструкция, позволяющая обрабатывать крупные и тяжелые детали.
• Возможность установки дополнительного оборудования, например, направляющих и шаблонов.

Примеры использования:

• изготовление мебельных фасадов и столешниц;
• производство дверей и лестничных перил;
• выработка глубоких пазов и сложных профилей.

Расчет мощности двигателя фрезерного станка должен выполняться, в первую очередь, на основании предполагаемых задач. При выборе модели также следует учитывать перспективу, то есть, возможные работы в будущем, которые на данный момент не выполняются.

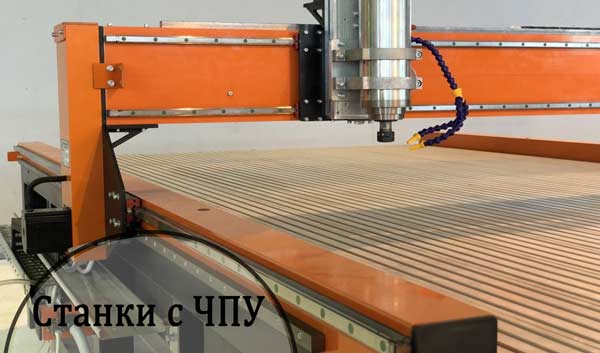

Фрезерные станки с ЧПУ

Это автоматизированное и сложное оборудование, которое используется при изготовлении сложных деталей. Обычно применяется на различных производственных предприятиях. Управление у них происходит при помощи встроенного компьютера, в который закладывается соответствующая программа действий (технологическая карта). Они могут использоваться для крупносерийного производства. Преимущества и особенности:

• Полностью автоматизированный процесс обработки детали.
• Высокая точность выполнения работ.
• Возможность работать в любой плоскости (трехмерные операции).
• Поддержка работы с компьютерным программным обеспечением CAD/CAM.

Примеры использования:

• производство резных панелей и элементов деревянных скульптур;
• изготовление мебельных фасадов с индивидуальным дизайном;
• фрезерование сложных деталей и 3D-элементов.

У моделей, о которых идет речь, частота вращения шпинделя фрезерного станка выбирается автоматически с учетом заложенной в микроконтроллер программы действий.

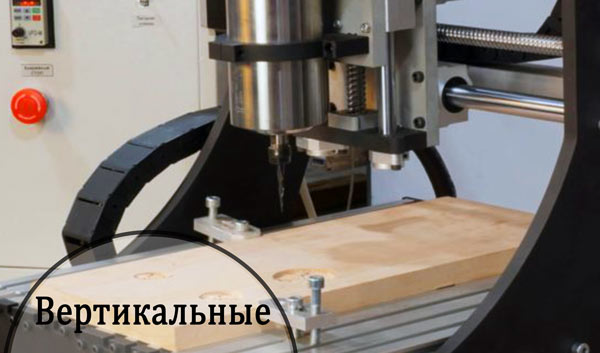

Вертикально-фрезерные станки

Эти модели отличаются тем, что их шпиндель (вращающийся элемент) расположен вертикально. Они предназначены для создания шиповых соединений, выборки пазов, профилирования кромок. Особенности и преимущества:

• Универсальность, широкие возможности для обработки различных деталей.
• Высокая точность обработки, широкие возможности настройки.
• Возможность работать с различными фрезами.

Примеры использования:

• изготовления соединений типа шип-паз;
• фрезерование сложных контуров и профилей;
• обработка плоских и криволинейных поверхностей.

Выбирать шпиндель, расположенный вертикально имеет смысл для выполнения широкого круга задач, то есть, при необходимости обеспечения универсальности оборудования.

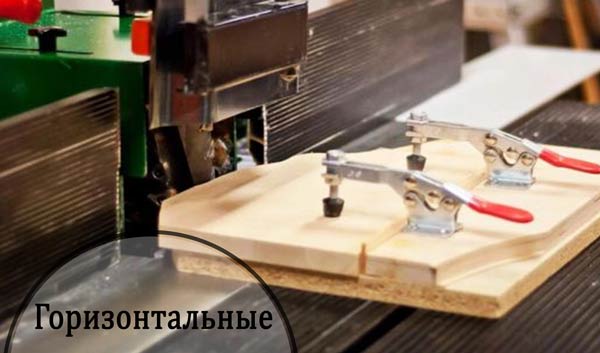

Горизонтально-фрезерные станки

У этого оборудования шпиндель расположен в горизонтальной плоскости. Это позволяет работать с плоскими и длинными заготовками. Например, с их помощью можно делать пазы, канавки, фрезировать длинные кромки. Особенности и преимущества:

• высокая производительность при выполнении линейных (в горизонтальной плоскости) операций;
• выполнение обработки длинных, в том числе массивных, деталей;
• надежность и относительная простота конструкции (зависит от модели).

Примеры использования:

• фрезерование пазов для шиповых соединений;
• обработка массивных мебельных деталей (столешниц, балок, поверхностей столов);
• изготовление деревянных каркасов и конструкций.

Также многих интересует вопрос, какой двигатель использовать для фрезерного станка. Выбор того или иного варианта зависит от многих факторов — типа модели, конструкции привода, необходимой мощности. При выборе готового оборудования на эту характеристику необходимо обращать внимание в комплексе с другими.

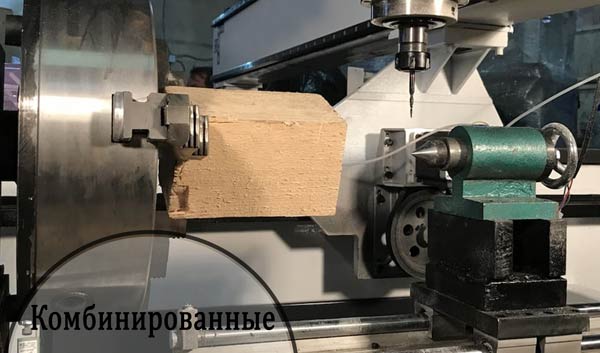

Комбинированные фрезерные станки

Оборудование сочетает в себе возможности вертикальных и горизонтальных фрезерных станков. Некоторые модели также способны выполнять дополнительные операции — сверление, пиление и прочие. Такие машины являются многофункциональными и могут заменить собой несколько других образцов. Однако необходимо понимать, что они имеют и свои ограничения. Преимущества и недостатки:

• универсальность и экономия места;
• возможность выполнения различных технологических операций без необходимости смены оборудования;
• подходят для работы в небольших мастерских.

Примеры использования:

• полный цикл обработки деревянных деталей при создании мебели;
• выполнение различных операций — фрезерование, сверление, распиловки и других;
• изготовление сложных столярных изделий с минимальными временными затратами.

Каждый тип фрезерного станка имеет свои особенности и предназначен для решения конкретных задач. Выбор того или иного варианта зависит от потребностей, объема работы и бюджета.

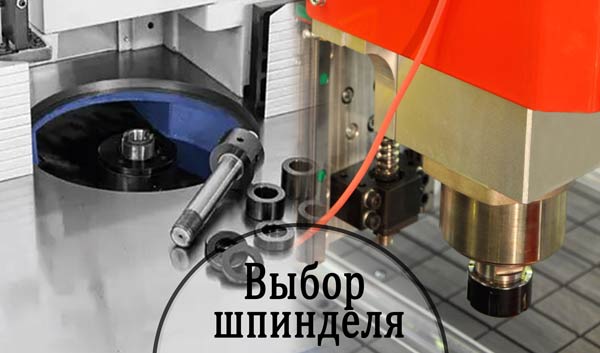

Шпиндель для фрезерного станка. Что это? Для чего нужен?

Среди основных характеристик оборудования, о котором идет речь, является выбор шпинделя. Эта деталь представляет собой вращающийся вал, на который устанавливается режущий инструмент — фреза. Его основная задача — обеспечение необходимой скорости вращения и крутящего момента. От правильного выбора шпинделя зависит точность обработки, качество реза, возможность работы с различными типами заготовок.

Функции шпинделя:

• удержание и вращение фрезы;
• регулировка глубины и угла реза.

Основные характеристики шпинделя:

• мощность;
• скорость вращения;
• тип зажимного патрона;
• вид охлаждения.

При выборе того или иного станка или при его модернизации важно учитывать тип шпинделя и его характеристики, чтобы добиться наилучших результатов в обработке древесины и обеспечить долгий срок службы оборудования.

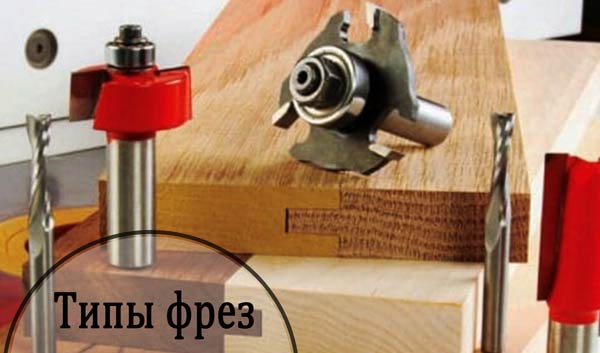

Типы фрез для фрезерного станка

Фреза — это режущий инструмент фрезерного станка по дереву. От ее выбора зависит качество обработки, точность и скорость выполнения работ. Существует множество различных типов указанного инструмента, каждый из которых предназначен для выполнения определенных задач. Так, фрезы бывают:

• Профильные. Они делятся на инструменты для закругления кромок (радиусные), для снятия фасок, каскадные, для фигурных профилей.
• Пазовые — прямые, V-образные, дисковые.
• Фрезы для соединений. Бывают для соединений шип-паз, для типа «ласточкин хвост», шпоночные (довольные).
• Кромочные. Делятся на кромочные с подшипником, прямые и фрезы для снятия фаски.
• Концевые (цилиндрические). Бывают прямые, с закругленной головкой, гравировальные.
• Спиральные (винтовые). С нижним заходом, с верхним заходом, комбинированные.
• Для станков с ЧПУ. Бывают твердосплавные, фрезы для гравировки, буровые.

Выбор той или иной фрезы зависит от поставленных задач. Понимание различных типов и их назначения позволяет более эффективно работать с древесиной и добиваться нужных результатов.

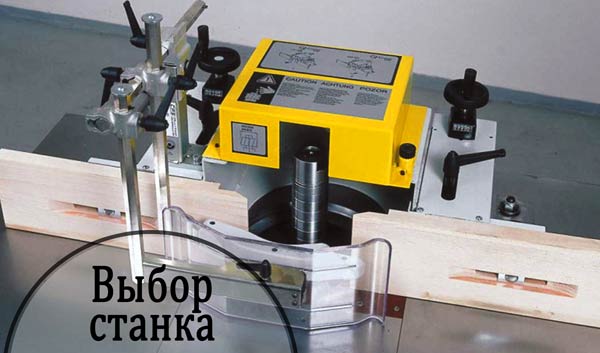

Критерии выбора фрезерного станка. Расчет мощности, выбор оптимальных оборотов

Чтобы ответить на вопрос, какой фрезерный станок лучше, имеет смысл рассмотреть характеристики оборудования и критерии, по которым нужно выбирать ту или иную модель.

Назначение и тип выполняемых работ

Для любительского использвоания подойдут настольные модели с мощностью электродвигателя до 1 кВт. С их помощью можно выполнять профилирование кромок или выборку неглубоких пазов.

Для профессионального применения лучше выбирать образцы с мощностью в диапазоне 1,5-2,5 кВт. Они подойдут для обработки твердых пород дерева и работы с крупными заготовками.

Ну а для промышленного использования подойдут мощные агрегаты от 3 кВт и более. Соответствующие двигатели устанавливаются на большие модели, в том числе с ЧПУ.

Выбор мощности и оборотов

Для обработки твердой древесины нужно выбирать модели с мощностью около 1,5-2 кВт. Для мягких пород — 1-1,5 кВт. Также при выборе мощности нужно учитывать диаметр и тип фрезы. Чем она больше — тем мощнее нужен мотор.

Рекомендации по выбору количества оборотов в зависимости от типа древесины:

• Мягкая (сосна, ель) — 20-25 тысяч об/мин.
• Твердая (дуб, ясень, клен) — 15-20 тысяч об/мин.
• Фанера и композитные материалы на основе древесины — 18-22 тысячи об/мин.

Приведенные показатели являются усредненными. Точные данные необходимо смотреть в технической документации к станку или в технологических картах.

Тип шпинделя

Указанный элемент бывает трех типов:

• Асинхронный. Подходит для продолжительной непрерывной работы. Подходит для использования в промышленности, в том числе при крупносерийном производстве.
• С воздушным охлаждением. Является универсальным и доступным. Однако его недостаток состоит в ограниченном ресурсе и невозможности использования при реализации сложных задач.
• С жидкостным охлаждением. Относится к профессиональному оборудованию, поэтому устанавливается на соответствующие станки.

При выборе типа шпинделя также важно учитывать диаметр патрона цанги. Он зависит, какие фрезы можно устанавливать на станок.

Дополнительные функции

Современные модели имеют дополнительные возможности, облегчающие их эксплуатацию. Например:

• Цифровой индикатор. В зависимости от модели и операции на нем отображается информация о глубине погружения фрезы, положения шпинделя, количество оборотов.
• Система пылеудаления. Полезная функция, особенно при работе в закрытых помещениях.
• Лазерные указатели и подсветка. Повышают удобство эксплуатации машины.

Конечно, немалую роль при выборе играет стоимость, гарантия и бренд фрезерного станка по дереву. Рекомендуется приобретать модели из среднего или высокого ценового диапазона, поскольку при покупке дешевого оборудования всегда есть риск их преждевременного выхода из строя.

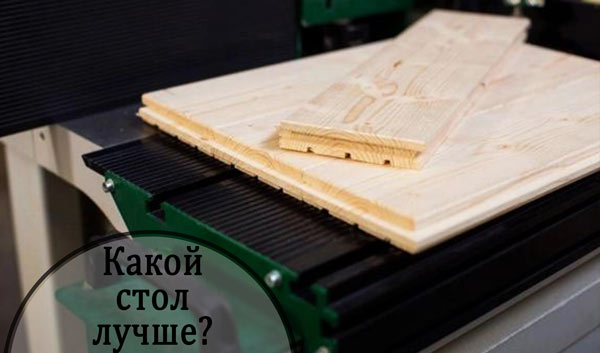

Какой лучше размер стола?

Чем больше стол, тем более крупные детали можно фрезеровать и тем удобнее работать с заготовками сложной формы. Кроме того, он предоставляет больше возможностей для установки дополнительных приспособлений, таких как упоры, зажимы и направляющие. По размерам столы делятся на такие типы:

• маленькие — до 400×300 мм;
• средние — от 500×400 до 700×500 мм;
• крупные — от 800×600 мм и более.

Выбор того или иного размера зависит от следующих параметров:

• размер и тип обрабатываемых заготовок;
• площадь мастерской (рабочего участка);
• типы выполняемых работ.

Также полезно, если рабочий стол имеет дополнительные функции и приспособления:

• Т-образные пазы для установки зажимов и упоров;
• регулируемые направляющие;
• выдвижные секции для увеличения площади;
• антивибрационное покрытие.

Выбор того или иного варианта зависит, в первую очередь, от поставленных задач и типа обрабатываемых заготовок.

Подводим итоги

Выбор фрезерного станка по дереву всегда нужно выполнять комплексно, взвешивая перечисленные выше параметры. В том числе возможности, область применения, технические характеристики, цену. От того, насколько правильно будет подобрано оборудование, зависит качество дальнейших работ, которые будут выполняться с его помощью. Поэтому имеет смысл перед покупкой подробно изучить информацию и рассмотреть несколько вариантов, которые лучше всего подходят для решения поставленных задач.
