Магнитный сверлильный станок DD-CUT DRM-60T

Магнитный сверлильный станок DD-CUT DRM-60T

DD-CUT DRM-60T - магнитный сверлильный станок для сверления отверстий кольцевыми фрезами и спиральными сверлами в металлических конструкциях. Оборудование используется при монтаже металлоконструкций, изготовлении стальных рам, обработке листового металла, сверлении балок, швеллеров и профильных элементов.

Конструкция и принцип работы

Станок фиксируется на металлической поверхности с помощью электромагнитного основания. Магнитная база создает прижимное усилие 15000 Н, необходимое для удержания оборудования во время сверления вертикальных, горизонтальных и наклонных поверхностей.

Шпиндель с конусом MT3 используется для установки кольцевых фрез, спиральных сверл и дополнительной оснастки.

Двухскоростной редуктор позволяет выбирать режим работы в зависимости от диаметра режущего инструмента и толщины металла.

Мощность двигателя и параметры питания

• Номинальная мощность: 1500 Вт;
• Напряжение питания: 230 В;
• Частота сети: 50-60 Гц.

Скорости вращения и система передач

DD-CUT DRM-60T использует двухскоростной редуктор с механическим переключением передач. Изменение скорости вращения применяется для подбора режима сверления под диаметр сверла и тип металла.

• Скорость вращения: 250 / 450 об/мин;
• Количество передач: 2.

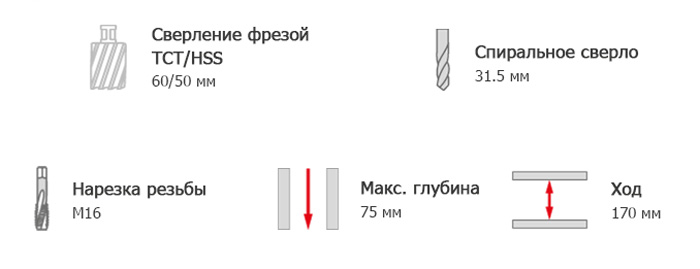

Диаметры сверления и рабочий ход

Станок поддерживает работу с кольцевыми фрезами и спиральными сверлами. Максимальный диаметр зависит от типа используемого инструмента.

• Диаметр кольцевых фрез: до 60 мм;
• Глубина сверления кольцевой фрезой: до 75 мм;
• Диаметр спирального сверла: до 31,5 мм;
• Размер резьбы: до M16;
• Ход шпинделя: 170 мм.

Ход шпинделя 170 мм определяет максимальное вертикальное перемещение режущего инструмента во время сверления.

Магнитное основание

Магнитная база размером 210 х 100 х 45 мм используется для фиксации станка на стальных поверхностях толщиной от 10 мм.

• Удерживающая сила магнита: 15000 Н.

Минимальная толщина материала влияет на стабильность магнитного удержания. При уменьшении толщины металла снижается площадь магнитного контакта.

Регулировка положения привода

Конструкция станка предусматривает регулировку высоты привода в диапазоне 130 мм.

Регулировка используется при работе с инструментом различной длины, а также для установки переходников и дополнительной оснастки.

Шпиндель MT3

Станок оснащен шпинделем стандарта MT3 (конус Морзе №3).

Конус Морзе - коническое соединение для установки сверлильной оснастки. Такая система крепления применяется для передачи крутящего момента без дополнительного зажимного патрона.

Электронные системы и функции защиты

DD-CUT DRM-60T оснащен системами контроля работы двигателя и защиты механических узлов.

• индикация силы магнитного удержания;
• плавный запуск двигателя;
• токовая защита двигателя;
• блокировка пусковой пластины;
• защита редуктора от перегрузки;
• электронное управление скоростью двигателя;
• реверс вращения.

Функция реверса используется при нарезании резьбы и извлечении инструмента из отверстия.

Размеры и масса

• Размер станка: 375 х 230 х 430 (715) мм;
• Вес: 19 кг.

Высота 715 мм указана с учетом поднятого положения механизма подачи.

Комплектация

• магнитный сверлильный станок DD-CUT DRM-60T;
• защитный ремень безопасности;
• бачок подачи охлаждающей жидкости;
• держатель инструмента MT3;
• ключ для обслуживания;
• рукоятки подачи.

Область применения

• сверление металлоконструкций;
• монтаж стальных балок и колонн;
• обработка швеллеров и двутавров;
• производство металлических каркасов;
• сверление листовой стали;
• монтаж инженерных систем;
• нарезание резьбы до M16.

Станок не предназначен для обработки древесины, бетона, кирпича, пластика и немагнитных материалов, не обеспечивающих фиксацию магнитного основания.
