Как рассчитать производительность мотопомпы?

Какой производительности приобрести мотопомпу? Покупатели, которым нужно обеспечить доставку воды в жилище или на участок, или регулярную откачку влаги из затапливаемых низко расположенных помещений, часто задаются вопросом этим вопросом. Купить-то нужный инструментарий в Киеве, да и в Украине в целом, несложно. Достаточно, например, зайти в интернет-магазин инструментов и оборудования “Промтовары”, где представлены качественные и надежные мотопомпы от ведущих производителей в широком ассортименте. Но главная загвоздка в том, как правильно выбрать. Ведь от основных параметров зависит принципиальная возможность устройства справляться с поставленной конкретной задачей. При этом в интернете не так-то уж много материалов, в которых дается оптимальное описание расчетов, с формулами и порядком совершаемых действий. Рядовому пользователю бывает очень трудно разобраться со всем этим. Поэтому мы и решили подсказать читателям, на что стоит обратить свое внимание в первую очередь, чтобы получить желаемый результат.

Что такое мотопомпы и зачем они нужны?

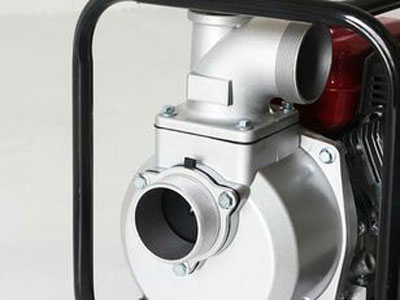

Мотопомпа, производительность которой нам предстоит определить, представляет собой довольно простую конструкцию, состоящую из насоса и бензинового либо дизельного мотора. Эти агрегаты задействуются для перекачки, подачи или смешивания различных жидкостей. Они находят применение на строительных площадках, в сельском хозяйстве, в работе спасательных, аварийных и коммунальных служб.

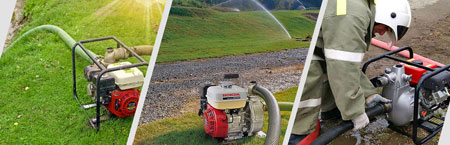

Самые распространенные области применения установок:

• осушение водоемов, резервуаров, затопленных подвалов;
• ирригация (искусственный полив и орошение);
• тушение пожаров.

В зависимости от конкретного предназначения изменяются и оптимальные параметры изделий (например, сила напора и т.п). В целом эти аппараты отличаются сравнительно небольшим весом и габаритами, удачным сочетанием хороших производственных характеристик и доступной цены.

Чтобы правильно выбрать нужную модель, нужно знать, что все они разделяются по предназначению (свойствам перекачиваемых жидких сред:

• для чистой воды;
• для слегка загрязненных сред;
• для загрязненных жидкостей;
• для химически агрессивных составов;
• высоконапорные (пожарные).

Также есть различия по типу мотора. Дизельные модели мощнее, значит, и расход топлива мотопомпы на единицу работы будет меньше. Но они больше и тяжелее.

Учитывается и условный диаметр помпы:

• 25 мм (1″);
• 40 мм (1,5″);
• 50 мм (2″);
• 80 мм (3″);
• 100 мм (4″).

Впрочем, все эти данные можно найти в описании предлагаемого товара, а вот с определением необходимой мощности встречаются проблемы. Этому и уделим основное внимание в нашем материале.

Порядок действий для подбора мотопомпы

1. Сначала нужно разобраться с высотой всасывания.
2. Далее определим производительность помпы (какой объем должен быть на выходе за определенный промежуток времени).
3. Подберем производительность агрегата (здесь нужно использовать приведенные в инструкции графики зависимости значения, найденного в п.1, от величины, подобранной в п.2).
4. На основании п.3 подбираем оптимальный образец.

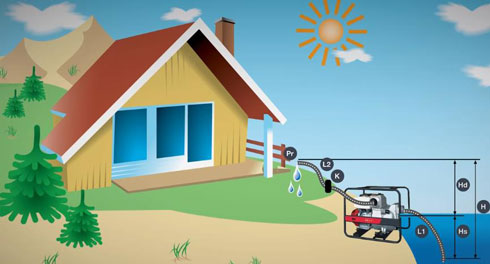

Высота всасывания – это значение позволяет определить, насколько высоко расположен насос над уровнем забора воды. производитель закладывает среднюю высоту на уровне 7 метров, максимальная же ограничивается законами природы и достигает 8 м. Итак, максимальное значение нагнетания воды (Н) определяется как сумма высот всасывания (Hs) и нагнетания (Hd). То есть, это расстояние от поверхности заполненного жидкостью резервуара до самого высокого узла водопровода на выходе.

При увеличении Hd уменьшается производительность (Q). Это обусловлено необходимость для помпы дополнительно преодолевать давление создаваемой струи (водяного столба). Кроме этого, сюда добавляются потери из-за преодоления гидросопротивления гибкой проводящей жидкость трубы (К), особенно на местах ответвлений и изгибов. Важный момент: помпа никогда не должна запускаться в “сухом режиме”. Дело в том, что пропускаемая ей вода одновременно охлаждает механизм. Поэтому, чтобы обеспечить более легкий старт, перед запуском обязательно залить жидкость в горловину насоса мотопомпы.
Заборный шланг на всасывание, должен быть усиленый. Гидравлическое сопротивление меньше в шланге, прочность которого повышается за счет наружных ребер, а внутренняя поверхность остается гладкой. При использовании его нужно полностью погружать в подводное пространство, чтобы он не пропускал воздух - последствием этого может стать появление воздушного пузыря, который задерживает поток, путем уменшения коэфициента розряжения и тем самим уменьшая производительность мотопомпы в целом.

Основные исходные данные

Вот от чего зависит выбор подходящего изделия:

1. Предельная производительность (л/мин).
2. Высота водяного столба между местом выброса и расположением самой машины.
3. Объем потерь за определенный период перекачки жидких сред (сопротивление на местах соединений, изгибах, узлах и т.д).

Формулы для расчета

Высота всасывания (эквивалентная) рассчитывается по формуле:

Hэ = Н + 0,25L

где Н - это высота уровня выброса от точки забора воды, Этот показатель, в свою очередь, вычисляется так:

H = Hs + Hd + Pr

где:

• Pr - давление жидкости на уровне выброса (1 бар соответствует 10 метрам);
• Hd - расстояние от расположения механизма до места выброса;
• Hs - расстояние от уровня места всасывания до помпы.

Длина шланга между двумя крайними точками (забора и выброса) определяется так:

L = Ls + Ld + K

где:

• K - гидравлические потери, измеряются в метрах. Они возникают во время транспортирования (перекачки) жидких сред. Есть специальные таблицы (см. Табл. 1) эквивалентного значения для разных участков трубопровода (вход в трубу, колена, краны, отводы, клапаны, диафрагмы, диффузоры и т.д).
• Ld - длина от устройства до точки выхода;
• Ls - длина от места всасывания до помпы.

Производительность. Подбирается в зависимости от времени и характера эксплуатации. Временной фактор учитывается при перекачке, так как от мощности зависит ее скорость. А вот при поливе возникают более сложные факторы для определения нужных параметров. Здесь необходимо определить уровень давления и объем потребления на каждом дождевателе. При этом учитывается длина шланга, определяющая радиус действия мотопомпы.
Мощность. В сопроводительной документации (инструкция) должен быть график, отражающий зависимость объема подачи жидкости (расхода) от высоты подъема. Он помогает понять, подходит ли эта конкретная модель под те работы, для который вы планируете приобрести устройство.

Теперь мы знаем все важные критерии, которые помогут определить оптимально подходящий под ваши требования агрегат.

Пример расчета для мотопомпы с параметрами:

Производительность мотопомпы 27 м3/ч

Высота подъема 45 м

Какая будет производительность на выходе учитывая нашу систему подачи труб.

Допустим, мы имеем такие исходные данные:

• Hs (высота нахождения агрегата над резервуаром) - 2 м.
• Hd (высота подъема) - 2 м.
• L (общая длина трубопровода) L = Ls + Ld + K
• Ld (подающая труба) - 10 м.
• Ls (заборная труба) - 4 м.
• К – коэффициент потерь – 10 (1 кран, 4 муфты)
• Pr – (2 атм что соответствует 20 м водяного столба).

1. Расчет общей длины трубопроводов L =Ls+Ld+K = 10+4+10 = 24 м
2. Расчет общей высоты подъема H =Hs+Hd+Pr = 2+2+20=24 м
3. Для определения расхода воды в точке забора необходимо найти эквивалентную высоту подъема по формуле Hэ = H+0,25L, в нашем случае Hэ = 24+0,25x25 = 30.25 м
4. На графике зависимости высоты подъема от производительности мотопомпы (Рис. ниже) находим величину расхода, она составляет примерно 360л/мин. от максимальной заявленной производителем в 450л/мин

Для примера была взята модель мотопомы HONDA WH20

Подводим итоги

Теперь вы знаете, как самостоятельно произвести расчет расчет производительности, чтобы безошибочно определить, подходит ли для вас любой конкретный насос или мотопомпа.

Главное, чтоб количество подаваемой воды, напор на дождеватели и длина шлангов соответствовали параметрам выбранного образца.

А чтобы упростить данную задачу и не заниматься сложными расчетами, вы просто можете обратить к нашим менеджерам и получить подробнейшую консультацию. Мы поможет сделать наиболее оптимальную покупку, исходя из ваших исходных данных, условий, задач и целей использования мотопомпы. Обращайтесь к нам!
