Оформить заказТитан против бериллиевой меди: технический обзор искробезопасного инструмента
Когда технический закупщик выбирает искробезопасный инструмент для работы возле магнитно-резонансного томографа, морской мины или в цистерне с нефтепродуктом, выбор обычно сводится к двум материалам — бериллиевой меди (Cu-Be) и титанового сплава. Оба не дают искры при ударе о сталь или камень, оба не корродируют в типичных промышленных средах. Но на этом сходство заканчивается: по удельному весу, поведению в магнитном поле и безопасности для персонала эти два материала расходятся настолько, что для отдельных отраслей выбор бронзы вместо титана является не экономией, а технической ошибкой. В этом обзоре — инженерное сравнение без маркетинговых преувеличений: реальные цифры плотности, твердости и магнитной проницаемости, а не мифы о «титане тверже алмаза».
Материаловедческая основа: почему это сплав, а не чистый титан?
Для слесарного и монтажного инструмента используют не технически чистый титан (Grade 1–2), а титановый сплав Grade 5 — Ti-6Al-4V, легированный алюминием (~6%) и ванадием (~4%). Причина проста: чистый титан имеет слишком низкую механическую прочность для ударных и крутильных нагрузок, которые получает гаечный ключ или монтажная отвертка во время штатной эксплуатации. Легирование алюминием и ванадием повышает предел прочности до уровня, сравнимого с конструкционными сталями средней твердости, сохраняя при этом базовые физические свойства титана — низкую плотность, парамагнетизм и коррозионную стойкость.
Это принципиальное отличие от бериллиевой меди, где рабочие свойства инструмента задает не сама медь (мягкий и тяжелый металл), а дисперсионное упрочнение через легирование бериллием (0,5–3%) с последующей термообработкой. В Cu-Be сплавах именно бериллий отвечает за твердость, и именно он создает токсикологическую проблему, о которой — ниже.
Физические и эксплуатационные характеристики титанового сплава
Плотность и вес
Плотность Ti-6Al-4V составляет примерно 4,5 г/см³. Для сравнения: конструкционная сталь — около 7,85 г/см³, бериллиевая медь — 8,25–8,4 г/см³, алюминиевая бронза — 7,5–7,8 г/см³. Это делает титановый инструмент примерно на 40–45% легче стального аналога и почти вдвое легче инструмента из бериллиевой меди или алюминиевой бронзы. Для монтажника, который носит набор из 20 гаечных ключей на поясе, разница в весе между титановым и бронзовым комплектом составляет 5–8 кг — цифра, которая напрямую влияет на выносливость персонала во время смены на высоте или под водой.
Твердость рабочих поверхностей
Реальная твердость рабочих поверхностей титанового искробезопасного инструмента — 30–36 HRC, для отдельных термообработанных сплавов — до 38–40 HRC. Это заметно ниже, чем заявляют некоторые маркетинговые материалы конкурентов: титан не тверже инструментальной стали и тем более не приближается к твердости алмаза. Преимущество титанового сплава — не в экстремальной твердости рабочей кромки, а в удельной прочности (отношении прочности к весу) и сочетании свойств, недостижимом для медных сплавов.
Магнитные свойства
Титановый сплав — это 100% парамагнетик, магнитная проницаемость которого составляет μr ≈ 1,00005, то есть практически равна магнитной проницаемости вакуума. Инструмент не взаимодействует даже с мощными магнитными полями — от полевых МРТ напряжением 1,5–3 Тл до исследовательских систем 7 Тл и выше, а также с полями радарных установок и специального оборудования для разминирования. Это отличает титан от ферромагнитных сталей и делает его пригодным там, где бериллиевая медь тоже подходит по немагнитности, но проигрывает по весу.
Коррозионная стойкость
Мгновенное образование стабильной оксидной пленки TiO₂ на поверхности титанового сплава обеспечивает практически абсолютную стойкость к морской и соленой воде, хлоридам, окислительным кислотам (включая азотную), щелочам и нефтепродуктам. Титановый инструмент не ржавеет и не подвержен питтинговой коррозии при любых реалистичных условиях промышленной эксплуатации — свойство, критичное для судостроения и работы на морских платформах.
Биосовместимость и токсичность
Титановый сплав на 100% биосовместим, гипоаллергенен и нетоксичен, поэтому широко применяется в медицинских имплантатах. Это принципиальное отличие от бериллиевой меди: механическая обработка Cu-Be-сплавов (шлифовка, резка, фрезеровка) требует строгих санитарных ограничений из-за токсичности пыли оксида бериллия, способного вызвать хроническое поражение легких у персонала, работающего с этим материалом без надлежащей защиты. Титановый инструмент полностью безопасен для чистых комнат, фармацевтического и пищевого производства — без этих ограничений.
Искробезопасность и соответствие ATEX
Титановый искробезопасный инструмент сертифицируется по нормам ATEX для работ во взрывоопасных зонах: удар титанового сплава о камень или металл не генерирует высокотемпературной воспламеняющей искры, способной инициировать взрыв паровоздушной или пылевоздушной смеси.
Сравнительная таблица: титан, бериллиевая медь и алюминиевая бронза
| Критерий | Титановый сплав (Ti-Grade 5) | Бериллиевая медь (Be-Cu) | Алюминиевая бронза (Al-Cu) |
|---|---|---|---|
| Плотность (вес) | ~4,5 г/см³ — самый легкий | ~8,25–8,4 г/см³ | ~7,5–7,8 г/см³ |
| Твердость рабочих поверхностей | 30–36 HRC (до 38–40 HRC) | 35–42 HRC (в зависимости от термообработки) | 15–25 HRC — самая мягкая |
| Магнитные свойства | Полностью немагнитный, парамагнетик (μr ≈ 1,00005) | Полностью немагнитная | Полностью немагнитная |
| Коррозионная стойкость | Абсолютная: морская вода, хлориды, кислоты, щелочи | Высокая, но уступает титану в агрессивных хлоридных средах | Высокая в морской воде, уступает в кислотных средах |
| Безопасность обработки/эксплуатации | Полностью биосовместимый, нетоксичный | Токсичная пыль бериллия при механообработке — требуются спецмеры | Нетоксичная |
| Цена | Самая высокая в категории | Высокая | Умеренная — базовый уровень категории |
Сферы применения титанового искробезопасного инструмента
Медицина и диагностика
Обслуживание и монтаж магнитно-резонансных томографов, научных лазерных установок и электронных микроскопов требуют немагнитного инструмента для магнитно-резонансных томографов: стальной инструмент в этих условиях опасен из-за притяжения к полю, а бронзовый — чрезмерно тяжел для точных работ в ограниченном пространстве аппаратной. Титановый искробезопасный инструмент закрывает обе проблемы одновременно.
Взрывотехнические службы и разминирование (EOD)

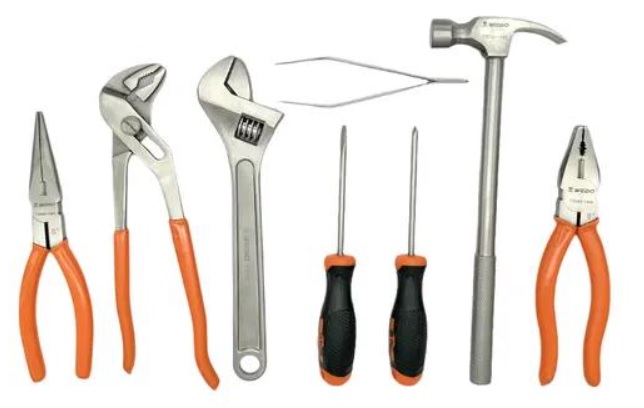

При работе с магнитными детонаторами и морскими минами любая магнитная индукция от инструмента недопустима. Титановые наборы — гаечные ключи, отвертки, пассатижи — используются саперными подразделениями именно из-за нулевой магнитной взаимодействия в сочетании с достаточной механической прочностью для разборки корпусов боеприпасов.
Работа на высоте и морские платформы (offshore)
Монтажники в безопорном пространстве и водолазы прямо ценят вес: переноска набора из 20 титановых ключей вместо бронзовых экономит 5–8 кг на монтажном поясе за смену. Это не второстепенная деталь — это разница между усталостью в конце шестого часа работы на высоте и ее отсутствием.
Аэрокосмическая отрасль и судостроение
Обслуживание авионики, композитных панелей летательных аппаратов и судовых систем, которые контактируют с соленой водой, требует немагнитного инструмента из титана с абсолютной коррозионной стойкостью — именно там, где бронза со временем дает питтинговую коррозию под воздействием хлоридов.
Фармацевтика, чистые комнаты, химическая индустрия
Производства, где недопустимы отслаивания гальванического покрытия, ржавчина или токсичные присадки металлов в производственной среде, выбирают титановый инструмент из-за его биосовместимости и химической инертности к большинству реагентов.
Почему предприятия платят премию за титан вместо бронзы?
Бериллиевая медь и алюминиевая бронза остаются экономически оправданными там, где вес инструмента некритичен, а ограничения на токсичность пыли при обработке не касаются конечного пользователя — то есть в большинстве обычных взрывоопасных производств на земле. Но как только в задаче появляется хотя бы один из трех факторов — работа в замкнутом пространстве с ограниченной грузоподъемностью (высота, вода, авиация), контакт с агрессивной хлоридной средой в течение лет эксплуатации, или требования к биосовместимости и чистоте производства — премия за титановый сплав окупается снижением рисков и трудозатрат быстрее, чем разница в закупочной цене. Это и есть практическая причина, почему спецподразделения разминирования, сервисные службы МРТ-оборудования и offshore-компании стабильно закладывают титановый инструмент в технические задания на закупку, а не пытаются сэкономить на бронзе.
Часто задаваемые вопросы
Безопасно ли использовать титановый инструмент непосредственно возле работающего МРТ-аппарата?
Да. Благодаря парамагнитной природе сплава (μr ≈ 1,00005) титановый инструмент не притягивается магнитным полем томографа и не искажает его работу, поэтому пригоден для использования в зоне действия статического магнитного поля 1,5–7 Тл и выше — в отличие от стального инструмента, который в таком поле представляет прямую угрозу травмирования персонала и оборудования.
Чем титановый инструмент отличается от стального с нанесенным покрытием TiN?
Это принципиально разные вещи. Покрытие нитридом титана (TiN) на стальном инструменте — это декоративно-упрочняющий слой толщиной несколько микрон, который не изменяет магнитных свойств основы: инструмент остается ферромагнитным и опасным в магнитном поле или взрывоопасной зоне. Титановый искробезопасный инструмент изготовлен из цельного титанового сплава, поэтому его немагнитность, искробезопасность и коррозионная стойкость — это свойства всего объема металла, а не поверхностного покрытия.
Можно ли затачивать и ремонтировать титановый инструмент?
Да, титановый сплав поддается механической заточке и восстановлению рабочих кромок стандартным абразивным инструментом, хотя из-за более низкой теплопроводности титана по сравнению со сталью заточку стоит выполнять с охлаждением, чтобы избежать локального перегрева и изменения структуры металла в рабочей зоне.
Подбор титанового инструмента под техническое задание
Ассортимент категории титановый инструмент на promtovari.com.ua охватывает титановые гаечные ключи, отвертки с немагнитной рукояткой, пассатижи и готовые наборы немагнитного инструмента для комплектации сервисных бригад и спецподразделений. Если у вас есть техническое задание на закупку — конкретный перечень типоразмеров, требования ATEX или спецификация для работы в зоне МРТ — инженеры promtovari.com.ua подберут комплектацию под задачу и проконсультируют по соответствию выбранного набора условиям эксплуатации.
