Ключевой частью компрессора, конечно же, является его головка. Именно в ней происходит сжатие воздуха. Логично, что параметры головки компрессора и определяют сферу применения всей установки.
Устройство компрессорной головки
В зависимости от принципа сжатия конструктивно насосная часть компрессора может быть следующих типов:
- Поршневая (сжатие осуществляется за счет движения поршня в цилиндре);
- Винтовая (за счет вращения винтов или роторов);
- Ротационная (за счет прохождения воздуха через шестерни или лопасти).
Как в промышленности, так и в домашних мастерских, большее распространение получил именно поршневой принцип. А потому, устройство и в целом то, как работает головка компрессорная, проще понять именно на его примере.
Базово компрессорная часть состоит из следующих элементов:
- герметичный корпус с выходами для крепления трубок,
- цилиндр,
- поршень,
- шатун (кривошипно-шатунный механизм),
- коленчатый вал,
- клапаны (нагнетательный и впускной),
- фильтры.
Принцип работы цилиндро-поршневой группы компрессоров
Процесс во многом схож с обычным домашним насосом. Также его часто сравнивают с работой ДВС. Вал вращается приводом и заставляет двигаться шатунный механизм. Он в свою очередь соединен с поршнем и перемещает его то вверх, то вниз внутри цилиндра, что и позволяет сжимать воздух.
Так, в момент, когда поршень идет вниз, внутренний объем пространства в цилиндре увеличивается и через клапан происходит втягивание воздуха снаружи. Во время обратного движения поршня, объем уменьшается и воздух сжимается, после чего сжатый воздух выходит через нагнетательный клапан в ресивер.

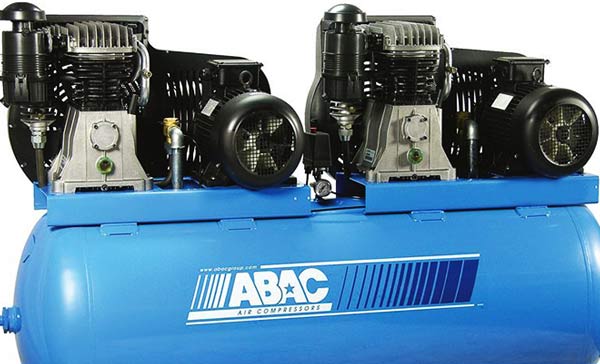

Типы компрессорных головок
Реальная работа данного узла обычно значительно сложнее, чем описано выше. Поскольку на практике требуется добиться более высокого давления, мощности и значительно больших объемов. А потому конструкция может иметь разные вариации: например, несколько цилиндров (V-образная двухцилиндровая или же W-образная с тремя). Также для повышения производительности может использоваться двухступенчатая конструкция (при давлении 8-10 бар).
Мощность компрессора для пескоструя
Так как конструкции и размеры оборудования могут быть разными, логично что головка компрессора также бывает разной производительности. Это следует учитывать, выбирая оборудование под конкретные цели.
К примеру, часто возникает проблема выбрать хороший блок для пескоструя. Дело в том, что последний бывает двух типов:
- Напорный. Смесь сжатого воздуха и абразива в данном случае подается одновременно. Тут используются более производительные установки, при этом, чем выше ее мощность, тем больше и расход материала.
- Эжекторный. В этом варианте абразив подается отдельно от сжатого воздуха непосредственно к соплу. А потому голова на компрессор может иметь показатель производительности почти вдвое меньше, чем для напорного пескоструя.
Впрочем, в обоих случаях правильнее выбирать мощность, исходя из размера сопла. Тут, чем оно меньше, тем меньше допускается производительность. Так, для диапазона диаметров 5-12 мм производительность напорного варианта будет варьироваться 1000-4000 л/мин, а для эжекторного 300-800 л/мин, в зависимости от давления и типа абразива.

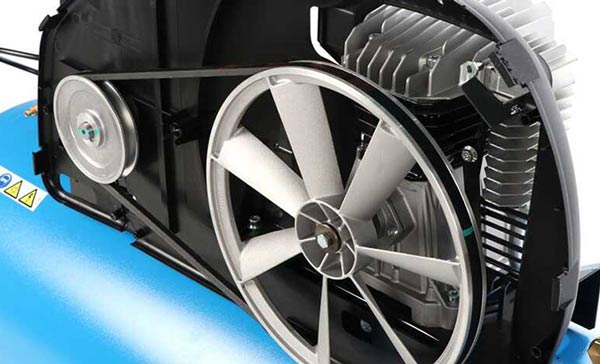

Как подобрать головку для компрессора?
Чтобы правильно выбрать компрессоры и не сожалеть впоследствии об ошибке, нужно учитывать как технические, так общие критерии. Прежде всего это:
- Принцип сжатия.
- Создаваемое давление воздуха. Как правило, в параметрах указывается максимальный показатель, который используя регуляторы давления можно уменьшить до нужного уровня.
- Производительность в час. Ее следует брать из расчета примерно на 20-30% больше, чем необходимо для используемых инструментов. Часто указанные производителем заводские параметры завышены. Если планируется одновременное подключение нескольких пользователей, нужно также умножить на коэффициент синхронности (2 инструмента = 0,95, 3=0,91, 4=0,87 и т.д.).
- Количество и диаметр цилиндров - влияет на производительность. Чем их больше, тем она выше.
- Система смазки. Может быть классическая с картером или безмасляная для случаев, когда принципиально важна чистота сжатого воздуха или газа (в медицине, пищевой промышленности, фармакологии и т.д.).
- Особенности электропривода (напряжение сети).
Также обратите внимание на материал изготовления. Это может быть алюминиевая или чугунная головка. Первый вариант более легкий, второй более прочный и долговечный.

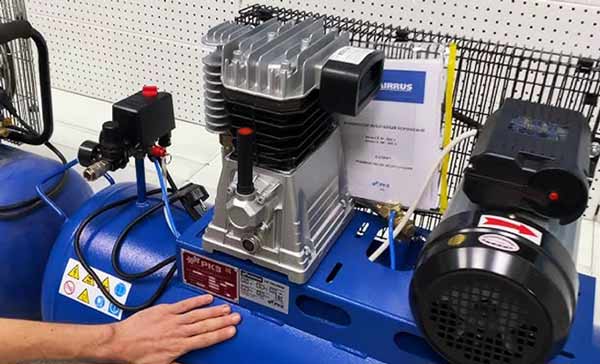

Как выбрать на имеющуюся установку
Если вы хотите купить компрессорный блок взамен сломанного, пожалуй, лучшее решение — заказать онлайн оригинальную модель от бренда вашей установки. Увы, часто тут возникают две проблемы: стоимость и отсутствие на рынке подходящего комплекта. Альтернативным решением такой ситуации будет покупка аналога. Главное, правильно подобрать следующие параметры:
- Мощность двигателя (должна быть аналогичной), совместимость привода по типу передачи (с прямым приводом или ременная) и размер шкива. Часто компрессорный блок продается в паре с двигателем, что облегчает процесс выбора.
- Количество креплений и расположение выходов трубок для подключения.
Выбрать по цене и качеству
Сегодня на рынке диапазон цен и перечень производителей компрессорных голов немалый. Но приобрести качественный продукт дешево вполне реально. Как вариант, купить одну из сертифицированных китайских моделей, что часто не уступают по производительности и надежности известным европейским брендам. Но бывают случаи, когда нужна именно европейская модель, а не «китаец». Тогда подойдут предложения формата по акции, которые позволяют ощутимо сэкономить.
Независимо от того, какой вариант вам больше по душе, советуем изучить отзывы. К слову, они есть и в нашем интернет магазине.
Купить оборудование можно не только в Киеве. Мы делаем отправку в любой регион Украины (Черкассы, Харьков, Кривой рог, Николаев, Запорожье, Одесса, Львов, Полтава и другие), и вам не придется ждать долго.
❓ Ваши вопросы - наши ответы:
Износ компрессорной головки проявляется в виде снижения производительности и давления, нехарактерных звуков и вибраций, самопроизвольной остановки. Для диагностики выполните визуальный осмотр и проведите замеры износа основных деталей.
Единого решения какой компрессорный блок лучше нет, поскольку тут важно учитывать назначение оборудования. К примеру, масляные системы с картером служат дольше, чем безмаслянные. С другой стороны, качество подаваемого сжатого воздуха в последних значительно выше.
Цена головки компрессора формируется от количества цилиндров, производительности, системы смазки, качества изготовления. Нередко на цену влияет бренд. А потому при сравнении двух равнозначных моделей, стоит обратить внимание на отзывы, наличие сертификации и гарантии.
При первом запуске оборудования масло меняют спустя 30 часов работы. Далее каждые пятьсот часов работы установки выполняют полную замену масла. Обратите внимание на данные инструкции к вашей модели. Производитель может предусмотреть индивидуальный график ТО.
