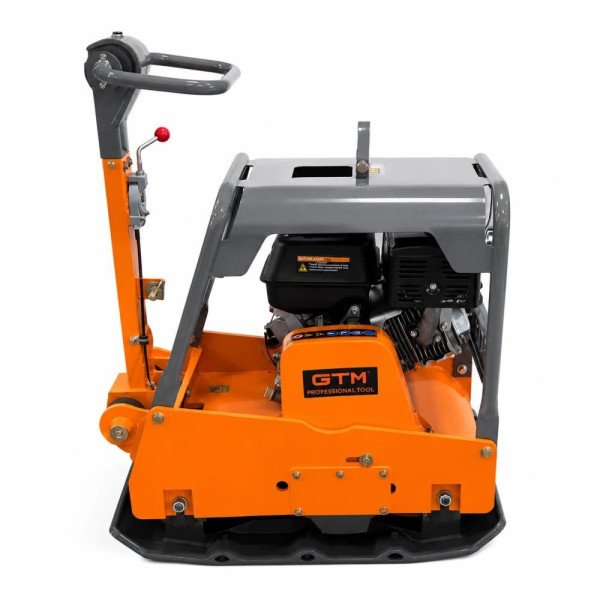

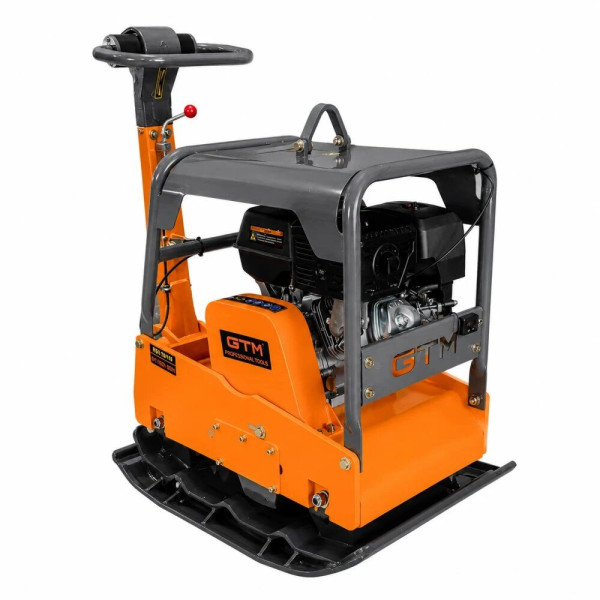

Виброплита реверсивная GTM GPC330-LCRH

Виброплита реверсивная GTM GPC330-LCRH

Реверсивная виброплита GTM GPC330-LCRH предназначена для уплотнения грунта, щебня, гравия и асфальтобетонных покрытий при выполнении строительных, дорожных и ландшафтных работ. Уплотнение материала осуществляется за счет вибрационного воздействия, создаваемого эксцентриковым механизмом, приводимым в действие бензиновым двигателем.

Конструкция

Основным силовым узлом является бензиновый четырехтактный двигатель Loncin G390F, передающий вращение на вибрационный механизм через привод.

• Опорная плита изготовлена методом цельного литья и служит рабочей поверхностью, через которую вибрационные колебания передаются уплотняемому материалу. Конструкция предусматривает установку расширителей для увеличения рабочей ширины.
• Вибрационный механизм расположен в центральной части плиты, что обеспечивает равномерное распределение вибрационного воздействия по всей площади основания.
• Гидравлическая система реверса изменяет направление движения виброплиты без ее разворота.
• Центробежная муфта сцепления передает крутящий момент на вибрационный механизм после достижения двигателем необходимых оборотов.
• Воздушный фильтр очищает поступающий в двигатель воздух, а датчик уровня масла контролирует наличие смазочного материала в картере двигателя.
• Счетчик моточасов предназначен для регистрации времени работы оборудования.

Принцип работы

После запуска двигателя вращение передается через центробежную муфту на вибрационный механизм. Эксцентриковые массы создают колебания, которые передаются опорной плите и вызывают уплотнение материала. Направление перемещения изменяется с помощью гидравлической системы реверса.

Основные технические характеристики

➤ Двигатель

Двигатель - Loncin G390F. Тип двигателя - четырехтактный бензиновый с воздушным охлаждением. Мощность составляет 9,5 кВт (13 л.с.), рабочий объем - 389 см3. Запуск осуществляется ручным стартером.

➤ Сила вибрационного воздействия

Сила удара составляет 40 кН и характеризует усилие, передаваемое на уплотняемый материал во время работы.

➤ Рабочая плита

Размер рабочей плиты составляет 480х835 мм. При использовании расширителей рабочая ширина увеличивается до 680х835 мм.

➤ Производительность

Производительность достигает 856 м2/ч. Рабочая скорость перемещения составляет 21 м/мин (35 см/с).

➤ Рабочая глубина уплотнения

Максимальная глубина уплотнения составляет 95 см.

➤ Топливная система

Питание осуществляется бензином. Объем топливного бака - 6,5 л, объем масляного картера - 1,1 л.

➤ Реверсивный механизм

Реверс позволяет изменять направление движения вперед и назад без разворота оборудования.

Дополнительные характеристики

• Тип оборудования - реверсивная виброплита
• Охлаждение двигателя - воздушное
• Тип запуска - ручной
• Масса - 300 кг
• Габариты - 920х690х1290 мм
• Колеса - отсутствуют
• Резиновый коврик - отсутствует
• Страна производства - Китай
• Страна торговой марки - Украина

Эксплуатационные ограничения

Работа оборудования осуществляется на бензине. Максимальная глубина уплотнения составляет 95 см. Реверсивный механизм предусмотрен конструкцией. Транспортировочные колеса и резиновый коврик в комплект не входят.

Требования к использованию

Перед началом работы необходимо проверить уровень моторного масла и топлива, установить оборудование на рабочую поверхность и запустить двигатель ручным стартером. Во время эксплуатации направление движения изменяется с помощью гидравлического реверсивного механизма. Техническое обслуживание выполняется с учетом показаний счетчика моточасов.

Комплектация

• Реверсивная виброплита GTM GPC330-LCRH - 1 шт.
• Расширители рабочей плиты - комплект.
• Комплект крепежных элементов - 1 комплект.
• Инструкция по эксплуатации - 1 экз.
