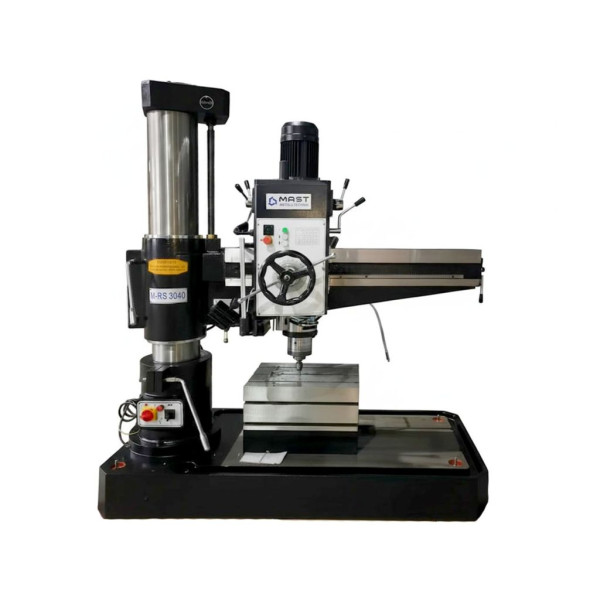

Радиально-сверлильный станок по металлу MAST Metalltechnik M-RS 3040

Радиально-сверлильный станок по металлу MAST Metalltechnik M-RS 3040

MAST Metalltechnik M-RS 3040 - радиально-сверлильный станок по металлу для сверления, рассверливания, зенкования и нарезания резьбы в крупногабаритных и тяжелых металлических заготовках. Максимальный диаметр сверления составляет 40 мм, а радиальный вылет шпинделя 350-1300 мм позволяет изменять положение рабочего инструмента относительно колонны.

Для каких работ подходит станок

Станок предназначен для механической обработки металлических деталей, которые из-за значительных размеров или массы неудобно перемещать между операциями. Радиальная конструкция позволяет позиционировать шпиндель над различными участками заготовки.

• сверление отверстий диаметром до 40 мм;
• рассверливание отверстий;
• зенкование;
• нарезание резьбы;
• обработка крупногабаритных металлических деталей без постоянного перемещения заготовки.

Радиальное позиционирование шпинделя

Радиальный вылет составляет 350-1300 мм, поэтому положение шпинделя можно изменять в широком диапазоне в зависимости от расположения зоны обработки. Расстояние между шпинделем и столом регулируется в пределах 260-1120 мм.

Ручная блокировка головки и плеча фиксирует установленное положение рабочего узла перед выполнением операции. Подъем стрелы осуществляется механизировано с помощью отдельного двигателя мощностью 750 Вт (0,75 кВт).

Шпиндель и режимы обработки

Шпиндель имеет конус МК4 для установки соответствующего оснащения. Двигатель мощностью 2200 Вт (2,2 кВт) приводит шпиндель в действие, а 12 доступных скоростей позволяют подобрать частоту вращения в соответствии с операцией и используемым инструментом.

Диапазон скоростей составляет 35-1220 об/мин. Такая частота вращения предусмотрена для выполнения операций с металлом, в частности сверления, рассверливания, зенкования и нарезания резьбы.

Автоматическая подача

Станок оснащен автоматической подачей шпинделя с тремя значениями: 0,1 / 0,16 / 0,25 мм/об. Выбор подачи позволяет устанавливать скорость осевого перемещения инструмента в соответствии с выполняемой операцией.

Ход шпинделя составляет 200 мм, что определяет максимальное осевое перемещение инструмента во время рабочего цикла.

Кубический стол и основа

Для установки заготовок предусмотрен кубический стол размером 510 х 380 х 305 мм. Его формат подходит для позиционирования деталей различной формы во время сверлильных и других операций.

Основа станка имеет Т-образные пазы для установки и фиксации соответствующего оснащения. Шлифованная колонна диаметром 230 мм является основой для перемещения и позиционирования радиальной стрелы.

Система охлаждения и смазки

Для станка предусмотрена система охлаждения, которая используется во время обработки металла. Централизованная система смазки предназначена для подачи смазки к соответствующим узлам станка.

Жесткая конструкция

Масса станка составляет 1400 кг. Значительная масса и жесткая конструкция предназначены для стационарной работы с крупногабаритными металлическими заготовками.

Основные характеристики

• Тип: радиально-сверлильный станок
• Максимальный диаметр сверления: 40 мм
• Мощность двигателя: 2200 Вт (2,2 кВт)
• Ход шпинделя: 200 мм
• Расстояние от шпинделя до колонны (мин, макс): 350-1300 мм
• Расстояние между шпинделем и столом: 260-1120 мм
• Конус шпинделя: МК4
• Количество скоростей: 12
• Скорость вращения шпинделя: 35-1220 об/мин
• Автоматическая подача: 0,1 / 0,16 / 0,25 мм/об
• Диаметр колонны: 230 мм
• Размер кубического стола: 510 х 380 х 305 мм
• Мощность двигателя подъема стрелы: 750 Вт (0,75 кВт)
• Габариты (ДхШхВ): 1900 х 830 х 2300 мм
• Масса: 1400 кг

Комплектация

• Патрон B16: 3-16 мм
• Опора патрона: B16/MK4
• Переходная втулка: MK4/MK3
• Шпонка для выведения сверла: 1 шт.
• Кубический стол: 510 х 380 х 305 мм
