Гидравлические пресс-ножницы MAST Metalltechnik Q35Y-16

Гидравлические пресс-ножницы MAST Metalltechnik Q35Y-16

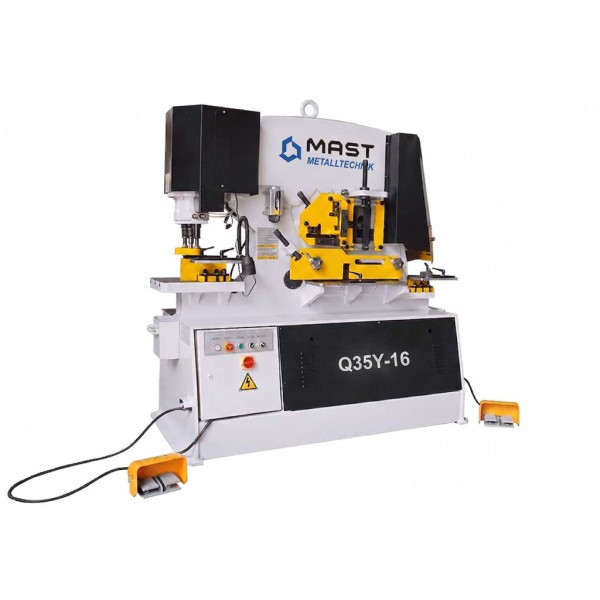

MAST Metalltechnik Q35Y-16 - гидравлический комбинированный станок для выполнения основных операций с металлом: пробивки отверстий, резки круглого и квадратного прутка, уголка, листового металла и полосы, а также высечки. Оборудование оснащено двумя гидравлическими рабочими поршнями и развивает номинальное усилие 60 т.

Станок имеет пять рабочих зон, предназначенных для различных операций с металлическими заготовками. Управление выполняется двумя ножными педалями, благодаря чему оператор может оставлять руки свободными для позиционирования и удержания материала.

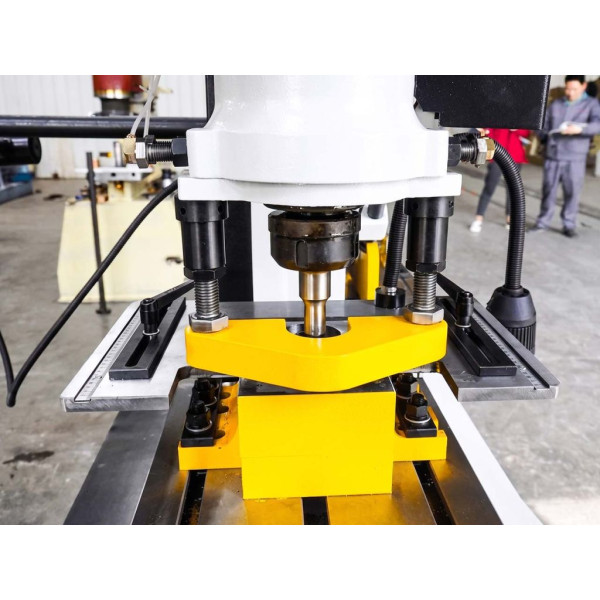

Пробивная секция

Пробивная секция предназначена для создания отверстий в металлических заготовках. В стандартной комплектации предусмотрена пробивка отверстий диаметром до 25 мм в материале толщиной до 16 мм. Пуансон и матрицы имеют взаимозаменяемое исполнение, поэтому оснащение можно менять в соответствии с операцией.

Дополнительно доступно оснащение для пробивки отверстий диаметром 50 мм в материале толщиной 8 мм. Для пуансонов диаметром более 25 мм требуется специальный держатель.

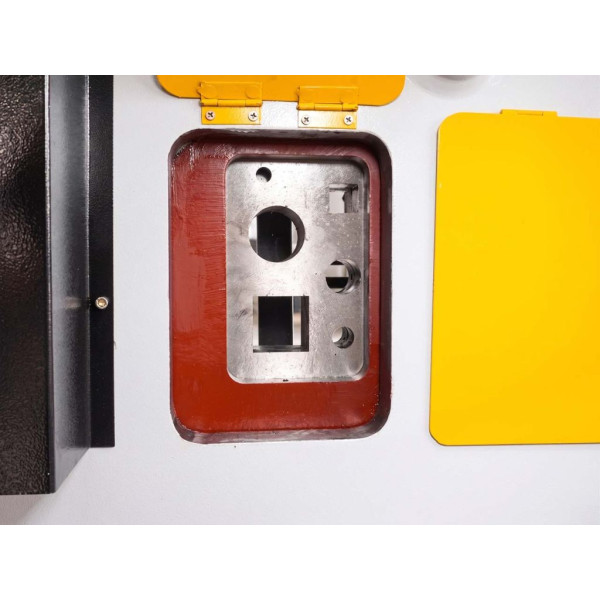

Резка круглого и квадратного прутка

Отдельная рабочая зона предназначена для резки стального прутка. Максимальный размер обрабатываемого материала составляет 45 мм для круглого прутка и 40 х 40 мм для квадратного.

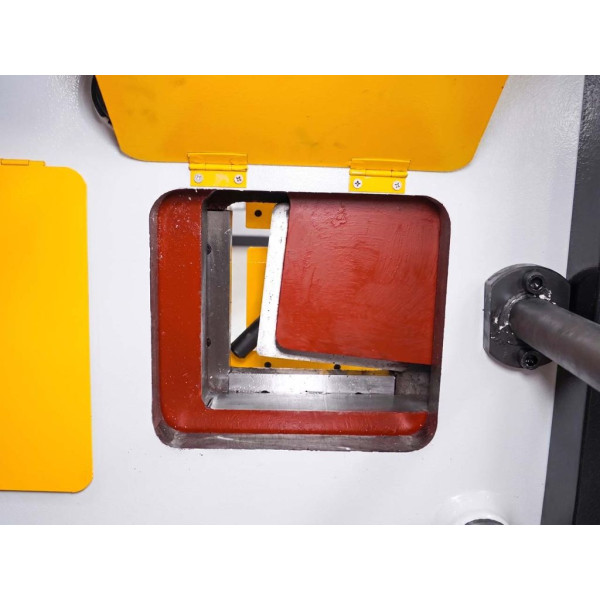

Резка уголка

Секция для уголка используется для прямой и угловой резки профиля. Максимальные размеры обработки составляют 120 х 120 х 12 мм при резке под углом 90 градусов и 50 х 50 х 5 мм при резке под углом 45 градусов.

Для работы с U-, I- и T-образными профилями доступно дополнительное специальное оснащение.

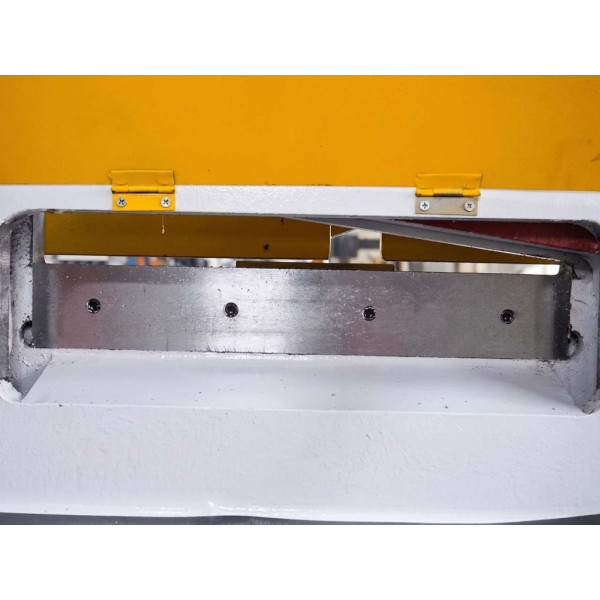

Гильотинная секция

Гильотинная секция предназначена для резки листового металла и полосы. Длина ножа составляет 410 мм. Станок обрабатывает полосу размером 250 х 16 мм или 400 х 8 мм. Для резки под углом предусмотрена обработка материала размером 100 х 12 мм.

Рабочая высота секции составляет 860 мм.

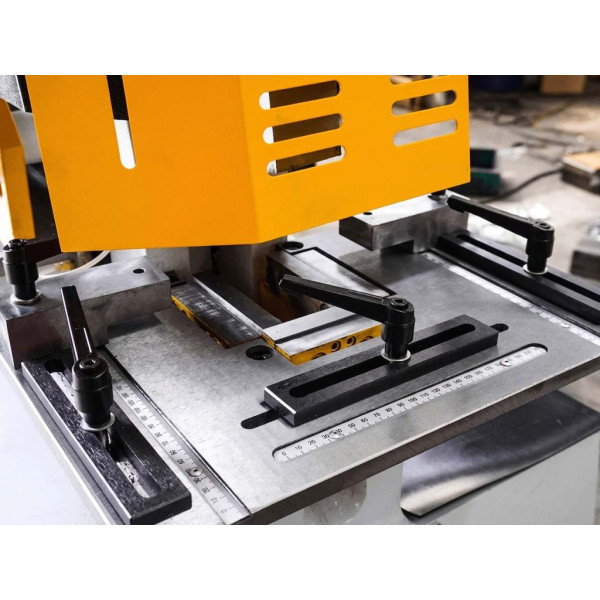

Секция для высечки

Пятая рабочая зона используется для высечки металла. Стандартное оснащение предназначено для обработки материала толщиной до 10 мм, ширина высечки составляет 53 мм, а глубина - 100 мм.

Для специальных операций доступен дополнительный V-образный высечный инструмент.

Гидравлическая система и управление

Станок оснащен двумя гидравлическими рабочими поршнями. Ход поршня составляет 80 мм, количество ходов - 11-20 ход/мин, глубина горла - 300 мм. Гидравлические компоненты изготовлены компанией Duplomatic (Италия).

Управление рабочими операциями осуществляется с помощью двух ножных педалей. Автоматическая система смазки оснащена лубрикатором для подачи масла к соответствующим узлам станка.

Электрическое оснащение и безопасность

Электрическая часть оборудования комплектуется компонентами Siemens (Германия) или Telemecanique (Франция). Станок имеет маркировку CE и сертификацию ISO 9000 в соответствии с приведенными данными производителя.

Стандартная комплектация

• пуансон и матрица для пробивки отверстий Ø25 мм;
• держатель пуансона;
• комплект ножей для плоского прутка;
• комплект ножей для круглого и квадратного прутка;
• комплект ножей для уголка;
• ножи для высечки П-образного профиля;
• автоматический лубрикатор;
• две ножные педали управления;
• С-образный ключ для установки инструмента.

Дополнительное оснащение

• форма для боковой пробивки швеллера;
• пуансон и матрица Ø19 мм;
• пуансон и матрица Ø23 мм;
• специальные инструменты для U-, I- и T-образных профилей;
• инструмент для V-образной высечки;
• оснащение для гибки листового металла.

Основные характеристики

• Номинальное усилие: 60 т;
• Пробивка: Ø25 х 16 мм, опционально Ø50 х 8 мм;
• Ход поршня: 80 мм;
• Количество ходов: 11-20 ход/мин;
• Глубина горла: 300 мм;
• Длина ножа: 410 мм;
• Мощность двигателя: 5500 Вт (5,5 кВт);
• Габариты: 1780 х 810 х 1830 мм;
• Масса: 1900 кг.
