Дрель на магнитной основе Eibenstock EBM35 Basic

Дрель на магнитной основе Eibenstock EBM 35 Basic

Eibenstock EBM 35 Basic представляет собой магнитную сверлильную установку для выполнения корончатого сверления и сверления спиральными сверлами по металлу. Оборудование предназначено для работы на плоских ферромагнитных поверхностях, к которым магнитное основание должно прилегать по всей площади. Конструкция позволяет выполнять работы на горизонтальных, вертикальных и наклонных поверхностях, а также над головой при обязательном использовании предохранительного ремня.

Конструкция и принцип работы

Основой установки является магнитное основание, которое фиксирует оборудование на металлической заготовке за счет электромагнитного удержания. Для обеспечения плотной фиксации поверхность материала должна быть чистой, ровной и свободной от загрязнений, смазки и рыхлой ржавчины.

Максимальная удерживающая способность магнитного основания достигается при работе по низкоуглеродистой стали толщиной не менее 12 мм. При обработке более тонких материалов производитель рекомендует использовать дополнительную стальную подкладную плиту.

Привод сверлильного узла осуществляется электродвигателем мощностью 1050 Вт. Двигатель обеспечивает вращение инструмента с частотой до 750 об/мин на холостом ходу и 420 об/мин под нагрузкой. Такое сочетание параметров рассчитано на работу с корончатыми сверлами и обеспечивает стабильное резание металла при значительном диаметре отверстий.

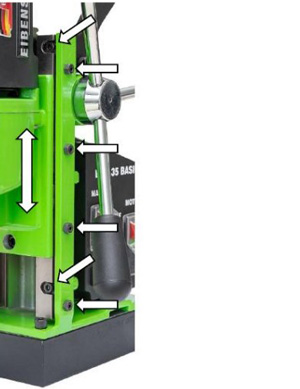

Подача инструмента выполняется вручную с помощью трехлучевой рукоятки. Перемещение сверлильного узла осуществляется по направляющей стойке. Конструкция направляющих предусматривает возможность регулировки зазоров для устранения люфтов и поддержания плавного перемещения каретки в процессе эксплуатации.

Инструментальная оснастка

Установка оснащена держателем инструмента стандарта 19 мм Weldon, который применяется для крепления корончатых сверл и другой совместимой оснастки.

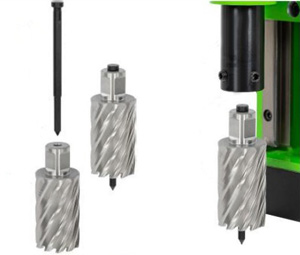

При использовании корончатых сверл необходимо устанавливать выталкивающий штифт соответствующей длины. Он обеспечивает подачу охлаждающей жидкости в зону резания и удаление вырезанного металлического сердечника после завершения сверления.

Для работы со спиральными сверлами с цилиндрическим хвостовиком используется сверлильный патрон через входящий в комплект адаптер.

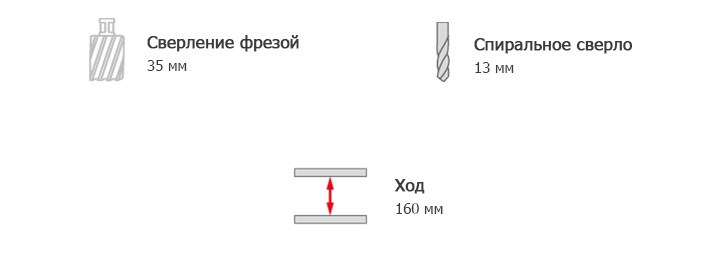

• Максимальный диаметр корончатого сверления - 35 мм.
• Максимальный диаметр сверления спиральными сверлами - 13 мм.
• Ход подачи сверлильного узла - 160 мм.

Ход каретки определяет максимально доступную глубину перемещения инструмента относительно поверхности детали и влияет на возможность обработки заготовок различной толщины.

Система охлаждения и смазки

Для корончатого сверления предусмотрена система внутренней подачи смазочно-охлаждающей жидкости. Охлаждающая жидкость поступает непосредственно к режущим кромкам инструмента через внутренние каналы.

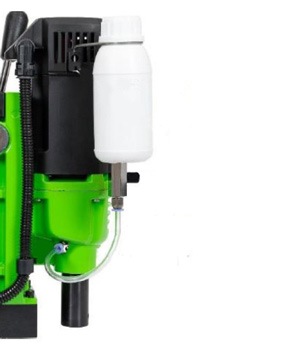

Конструкция предусматривает установку бачка охлаждающей жидкости с любой стороны корпуса двигателя, что позволяет адаптировать оборудование к различным условиям работы.

Использование охлаждения снижает нагрев инструмента и зоны резания, способствует отводу стружки и уменьшает износ режущей оснастки.

При работе в горизонтальном положении или над головой использование штатного бачка невозможно. В таких случаях производитель рекомендует применять адгезионную смазку, нанося ее внутрь корончатого сверла перед началом сверления и повторяя обработку при выполнении глубоких отверстий.

Система управления

Управление оборудованием осуществляется с помощью отдельных органов включения магнита и двигателя.

• Сначала активируется магнитное основание.
• После проверки надежности фиксации запускается двигатель.
• Сверление выполняется плавной подачей инструмента в материал.

Полная удерживающая сила магнитного основания обеспечивается только при работающем оборудовании, поэтому перед началом сверления необходимо убедиться в фиксации установки на заготовке.

Системы защиты

Модель оснащена защитой от перегрузки. При превышении допустимой нагрузки двигатель автоматически отключается, предотвращая повреждение привода и инструмента. При этом магнитное основание остается включенным, что исключает смещение установки во время срабатывания защиты.

После устранения причины перегрузки работа возобновляется нажатием кнопки сброса защиты и повторным запуском двигателя.

Также предусмотрена защита от повторного пуска. В случае отключения электропитания двигатель не запускается автоматически после восстановления напряжения. Для продолжения работы требуется повторное включение оператором.

Безопасность эксплуатации

При сверлении вертикальных, наклонных поверхностей и при работе над головой установка должна дополнительно фиксироваться штатным предохранительным ремнем. Он предотвращает падение оборудования при возможной потере магнитного удержания.

Перед каждым использованием необходимо проверять состояние ремня, исправность натяжного механизма и отсутствие повреждений.

Для хорошей работы магнитного основания необходимо регулярно очищать контактную поверхность магнита и обрабатываемого материала от загрязнений и металлической стружки.

Основные технические характеристики

• Номинальное напряжение - 230 В;
• Потребляемая мощность - 1050 Вт;
• Частота вращения на холостом ходу - 750 об/мин;
• Номинальная частота вращения - 420 об/мин;
• Держатель инструмента - 19 мм Weldon;
• Ход каретки - 160 мм;
• Максимальный диаметр корончатого сверления - 35 мм;
• Максимальный диаметр сверления спиральными сверлами - 13 мм;
• Масса по EPTA - 9,9 кг.

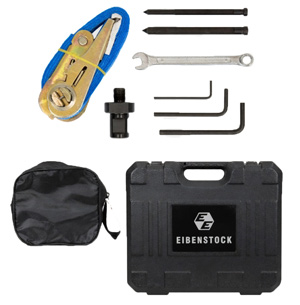

Комплектация

• Адаптер для крепления сверлильного патрона 1/2" UNF к Weldon 19 мм.
• Выталкивающий штифт 6.34 x 103.
• Выталкивающий штифт 7.98 x 106.
• Комбинированный ключ SW8.
• Шестигранный ключ SW 2,5 / 4 / 5.
• Кейс.
