Дрель на магнитной основе Eibenstock EBM35

Дрель на магнитной основе Eibenstock EBM 35

Eibenstock EBM 35 предназначена для корончатого сверления и сверления спиральными сверлами по металлу. Установка фиксируется на плоских ферромагнитных поверхностях с помощью магнитного основания и может использоваться при выполнении работ на горизонтальных, вертикальных и наклонных поверхностях. При сверлении на вертикальных участках и над головой требуется дополнительное крепление с использованием предохранительного ремня, входящего в комплект поставки.

Конструкция

Основу конструкции составляет магнитная стойка с перемещаемой сверлильной кареткой. Электродвигатель установлен на направляющей и перемещается по стойке при помощи механизма ручной подачи. Ход каретки составляет 160 мм, что определяет диапазон перемещения инструмента относительно обрабатываемой поверхности.

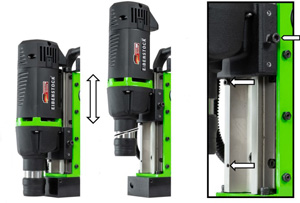

Положение приводного блока на каретке может регулироваться по высоте. Такая настройка позволяет использовать корончатые сверла, адаптеры и сверлильные патроны различной длины.

Для подачи инструмента используется рукоятка с тремя ручками. Конструкция предусматривает установку рукоятки как с левой, так и с правой стороны стойки без применения дополнительного инструмента.

На основании установлен электромагнит, предназначенный для фиксации оборудования на металлической поверхности во время сверления. Контроль удерживающей способности электромагнита выполняется встроенным датчиком магнитного поля.

В передней части магнитного основания предусмотрена защитная решетка, которая ограничивает попадание стружки в рабочую зону оператора и снижает вероятность случайного контакта с режущим инструментом.

Для контроля зоны обработки в основании установлена светодиодная подсветка.

Для перемещения оборудования предусмотрена транспортировочная рукоятка, расположенная на корпусе стойки.

Система крепления инструмента

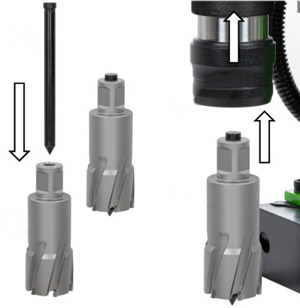

Модель оснащена быстросменным держателем инструмента стандарта Weldon 19 мм. Конструкция позволяет устанавливать и извлекать совместимую оснастку через механизм быстрого зажима без использования крепежных винтов.

Корончатые сверла устанавливаются непосредственно в держатель и фиксируются механизмом быстрого захвата. При работе используются выталкивающие штифты, обеспечивающие удаление сердечника после завершения сверления.

Оснастка с хвостовиком Weldon 19 мм может устанавливаться напрямую. Для спиральных сверл с цилиндрическим хвостовиком применяется сверлильный патрон через комплектный адаптер.

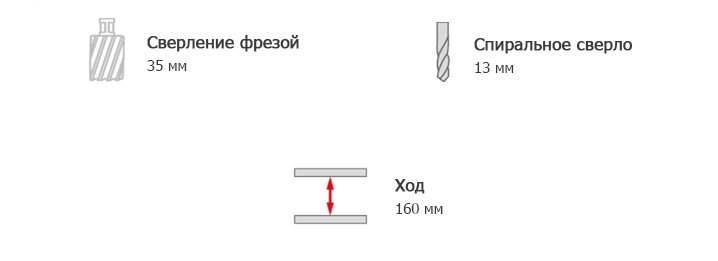

• Максимальный диаметр корончатого сверления - 35 мм.
• Максимальный диаметр сверления спиральными сверлами - 13 мм.

Система охлаждения и смазки

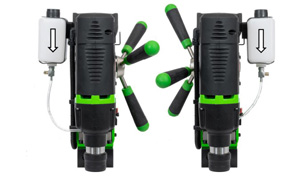

При выполнении корончатого сверления используется система подачи смазочно-охлаждающей жидкости. Бачок для режущего масла подключается к каналу подачи через шланг и может устанавливаться как с левой, так и с правой стороны корпуса.

Смазочно-охлаждающая жидкость подается непосредственно в зону обработки инструмента.

При работе в горизонтальном положении или над головой штатная система подачи жидкости не применяется. В таких условиях производитель рекомендует использовать смазочный спрей для обработки режущего инструмента.

Рабочие характеристики

Установка оснащена электродвигателем мощностью 1200 Вт, рассчитанным на питание от сети 230 В.

Частота вращения шпинделя на холостом ходу составляет 750 об/мин, номинальная скорость вращения под нагрузкой - 400 об/мин. Скорость вращения влияет на режим работы режущего инструмента при обработке металла.

Масса оборудования по стандарту EPTA составляет 10,9 кг.

Управление и безопасность

Управление выполнено раздельным. Для начала работы сначала включается магнитное основание, после чего запускается двигатель. Перед сверлением необходимо проверить удержание установки на поверхности материала.

При обработке вертикальных, наклонных поверхностей и при работе над головой оборудование должно дополнительно фиксироваться предохранительным ремнем, который предотвращает падение установки при потере магнитного удержания.

Для защиты двигателя и инструмента предусмотрена система защиты от перегрузки. При превышении допустимой нагрузки привод отключается автоматически. Возобновление работы выполняется после устранения причины перегрузки и сброса защиты кнопкой перезапуска.

Для сохранения удерживающей способности магнитного основания рабочая поверхность и нижняя часть магнита должны быть очищены от загрязнений, масла, рыхлой ржавчины и металлической стружки.

Наибольшая удерживающая способность магнитного основания достигается при установке на низкоуглеродистую сталь толщиной не менее 12 мм. При работе с более тонкими материалами или цветными металлами требуется использование дополнительной стальной плиты под основанием установки.

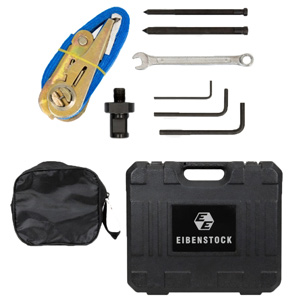

Комплектация

• Дрель на магнитной основе Eibenstock EBM 35;
• Адаптер для установки сверлильного патрона 1/2" UNF на Weldon 19 мм;
• Выталкивающий штифт 6,34 х 103 мм;
• Выталкивающий штифт 7,98 х 106 мм;
• Рожковый ключ SW8;
• Шестигранные ключи SW 2,5 / 4 / 5;
• Кейс для хранения и транспортировки.
