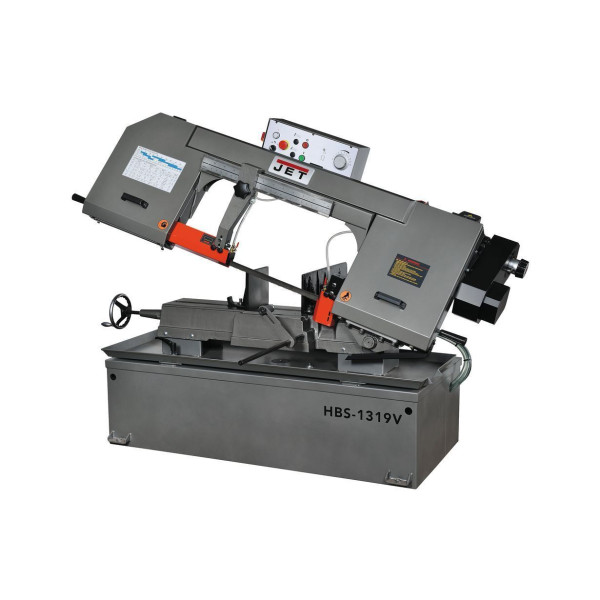

Ленточный станок JET HBS-1319V

Ленточный станок JET HBS-1319V

Ленточный станок JET HBS-1319V предназначен для серийного распиливания металлических заготовок с высокой загрузкой. Модель выполнена по конструкции американского типа с поворотными губками тисков, которые позволяют выполнять резы под углом от 0 до 45 градусов. Станок оснащен вариатором скорости движения полотна, гидравлической системой регулировки опускания пильной рамы, автоматическим отключением после завершения сквозного распила и двухточечной системой подачи СОЖ.

Поворотные губки тисков для угловой резки

Изменение угла резания выполняется поворотом губок тисков в диапазоне от 0 до 45 градусов. На задней стороне тисков расположена шкала для точной установки требуемого положения. В отличие от конструкций с поворотной пильной рамой, при данной схеме угол задается непосредственно положением заготовки в тисках.

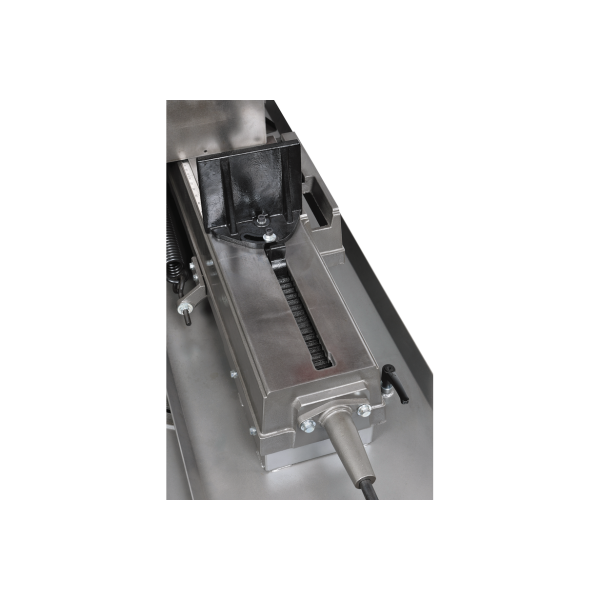

Чугунные тиски с быстрой перенастройкой

Тиски выполнены из чугуна и оснащены крупными поворотными губками, которые фиксируют заготовку по всей зоне зажима. Подвижную губку можно быстро переставить для адаптации к заготовкам другого размера. Такая конструкция сокращает время перенастройки станка между последовательными операциями.

Плавная регулировка скорости полотна

Скорость движения ленточного полотна регулируется вариатором в диапазоне от 30 до 105 м/мин. Плавное изменение скорости позволяет выбирать режим пиления с учетом материала и размеров заготовки, не ограничиваясь фиксированными ступенями. Ленточное полотно имеет размеры 27х0,9х3810 мм.

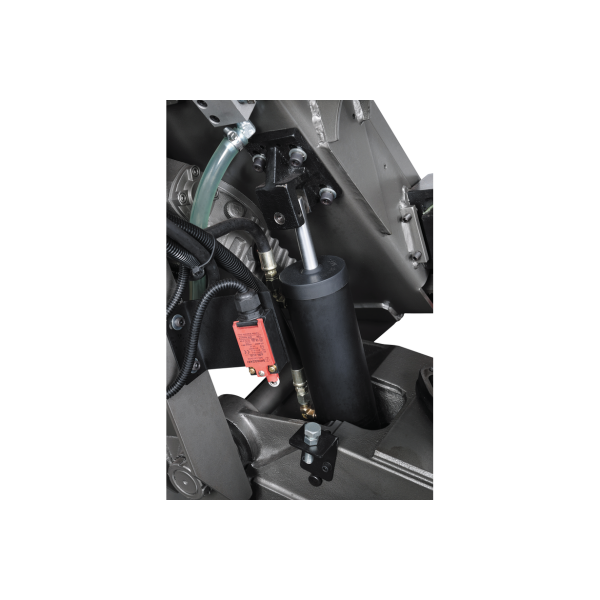

Гидравлическая регулировка опускания пильной рамы

Гидравлическая система обеспечивает плавное опускание пильной рамы с регулируемой скоростью. Настройка выполняется с пульта управления и позволяет изменять интенсивность подачи полотна в процессе резания. Это дает возможность адаптировать рабочий режим к сечению обрабатываемой заготовки.

Направляющие с подшипниками и твердосплавными сухарями

Полотно проходит через регулируемые направляющие, оснащенные блоками подшипников и твердосплавными сухарями. Положение направляющих настраивается в соответствии с размером заготовки. Такая система удерживает полотно в рабочей зоне и способствует стабильному перпендикулярному резу.

Режущая способность при прямом и угловом распиле

При прямом резании под углом 90 градусов станок обрабатывает круглые заготовки диаметром до 330 мм, квадратные сечением до 305 мм и прямоугольные сечением до 127х483 мм. При установке угла 45 градусов максимальные размеры составляют 305 мм для круглого, 280 мм для квадратного и 229х305 мм для прямоугольного сечения.

Автоматическое отключение после завершения реза

После выполнения сквозного распила станок автоматически отключается посредством концевого выключателя. Это позволяет завершать рабочий цикл без постоянного ручного отключения привода оператором.

Двухточечная подача СОЖ

Система охлаждения подает смазочно-охлаждающую жидкость в рабочую зону через два направляющих блока. Подача СОЖ используется непосредственно в процессе пиления для охлаждения зоны резания и полотна.

Очистка полотна от стружки

Кордщетка удаляет стружку с поверхности ленточного полотна во время его движения. Механическая очистка дополняет систему подачи СОЖ и препятствует накоплению крупных металлических частиц на полотне.

Система пассивной безопасности

Станок оснащен датчиками, которые блокируют запуск при открытом защитном кожухе. Органы управления размещены на отдельной консоли, что позволяет оператору управлять рабочим процессом из вынесенной зоны.

Основные характеристики

• Модель - JET HBS-1319V.
• Выходная мощность - 2200 кВт.
• Скорость движения полотна - 30-105 м/мин.
• Размер ленточного полотна - 27х0,9х3810 мм.
• Диапазон поворота губок тисков - 0-45 градусов.
• Максимальная зона обработки при 90 градусах - круг 330 мм, квадрат 305 мм, прямоугольник 127х483 мм.
• Максимальная зона обработки при 45 градусах - круг 305 мм, квадрат 280 мм, прямоугольник 229х305 мм.
• Габаритные размеры - 2030х750х1280 мм.
• Вес - 450 кг.

Стандартная комплектация

• Биметаллическое ленточное полотно.
• Регулируемый концевой упор.
• Автоматический выключатель окончания распила.
• Ручные тиски.
• Закрытая подставка с системой СОЖ.
• Руководство по эксплуатации.
