Гидравлические гильотинные ножницы MAST CNC MACHINEN QC11K-8X3200 с TP10S

Гидравлические гильотинные ножницы MAST CNC MACHINEN QC11K-8X3200 с TP10S

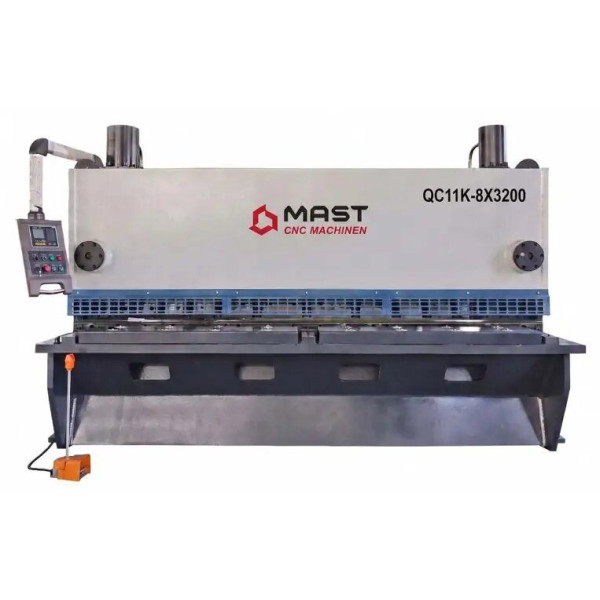

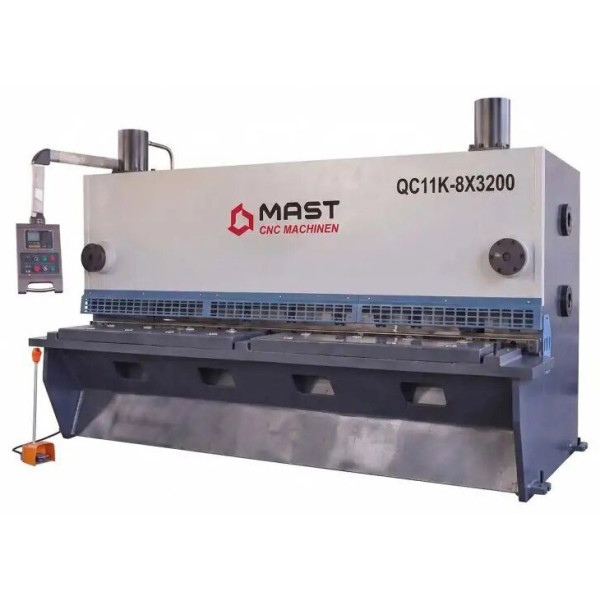

MAST CNC MACHINEN QC11K-8X3200 - промышленные гидравлические гильотинные ножницы с ЧПУ для резки листового металла шириной до 3200 мм. Станок рассчитан на резку углеродистой стали S235 толщиной до 8 мм и нержавеющей стали толщиной до 4 мм. Максимальная частота рабочих ходов составляет 10 ходов/мин.

ЧПУ EasyCut TP10S и автоматизация резки

Управление станком осуществляется через контроллер EasyCut TP10S с 7-дюймовым цветным сенсорным TFT-дисплеем. Контроллер позволяет задавать последовательность операций и сохранять до 40 многoшаговых программ, каждая из которых может содержать до 25 шагов. Такая конфигурация предназначена для выполнения повторяющихся операций по заданной последовательности.

Сервоприводной задний упор автоматически перемещается в заданное положение для позиционирования листовой заготовки. Контроллер рассчитывает требуемый зазор между ножами и угол резания в зависимости от толщины обрабатываемого материала.

Ножевой узел

Верхний и нижний ножи выполнены как цельные элементы с несколькими рабочими кромками. Нижний нож имеет 4 режущие кромки, верхний — 2. После износа одной кромки нож можно переставить на другую рабочую сторону, продолжая использовать тот же элемент.

Угол резания регулируется в диапазоне 0,5-2 градусов. Такая регулировка используется при настройке станка под толщину и тип листового материала.

Гидравлическая система и фиксация листа

Рабочий привод станка использует гидравлическую систему с компонентами Bosch-Rexroth и масляным насосом Sunny. Главный двигатель имеет мощность 11 кВт, двигатель привода заднего упора — 0,75 кВт. Объем гидравлического масла составляет 200 л.

Перед резкой лист фиксируется 16 прижимными цилиндрами. Их задача - удерживать заготовку в рабочей зоне во время перемещения ножевого узла. Для облегчения перемещения листового металла по столу предусмотрены шариковые опоры.

Станина и направляющие

Станина выполнена в виде цельносварной моноблочной конструкции и проходит термическую обработку. Для перемещения рабочего узла предусмотрены опорные роликовые направляющие. Конструкция направляющего узла с тремя точками опоры используется для уменьшения люфтов при перемещении.

Высота рабочего стола составляет 790 мм. В зоне резания предусмотрена подсветка линии раскроя, позволяющая визуально контролировать положение заготовки относительно линии реза.

Задний упор

Задний упор оснащен сервоприводом мощностью 0,75 кВт и имеет рабочий ход от 20 до 600 мм. Его положение задается через систему ЧПУ, после чего привод автоматически перемещает упор на установленную координату.

Основные характеристики

• Модель - MAST CNC MACHINEN QC11K-8X3200;
• Тип - гидравлические гильотинные ножницы с ЧПУ;
• Контроллер - EasyCut TP10S;
• Максимальная ширина резания - 3200 мм;
• Максимальная толщина резки стали S235 - 8 мм;
• Максимальная толщина резки нержавеющей стали - 4 мм;
• Угол резания - 0,5-2 градусов;
• Максимальная частота ходов ножа - 10 ходов/мин;
• Ход заднего упора - 20-600 мм;
• Количество прижимных цилиндров - 16 шт.;
• Мощность главного двигателя - 11000 Вт (11 кВт);
• Мощность двигателя заднего упора - 0,75 кВт;
• Объем гидравлического масла - 200 л;
• Высота рабочего стола - 790 мм;
• Габариты - 3850 х 1890 х 2050 мм;
• Масса - 8200 кг.

Комплектующие и оснащение

• Гидравлическая система Bosch-Rexroth;
• Главный двигатель Siemens Beide;
• Электрические компоненты Schneider Electric;
• Масляный насос Sunny;
• Сервопривод заднего упора;
• Верхний нож с 2 режущими кромками;
• Нижний нож с 4 режущими кромками;
• Шариковые опоры рабочего стола;
• Подсветка линии резания;
• Вольтметр и элементы управления ЧПУ.
