Автоматический радиусный фаскорез PROMOTECH ABM-R5
Фаскорез ABM-R5 - промышленная машина для автоматического снятия фасок и радиусного скругления кромок стальных листов, профильного проката и двутавровых балок. Оборудование использует технологию холодного фрезерования, благодаря которой обработка выполняется без термического воздействия на металл. Машина предназначена для подготовки деталей под сварку, удаления острых кромок, формирования радиусов и подготовки поверхностей перед нанесением защитных покрытий.
Компактная конструкция, магнитная система автоматической подачи и отсутствие необходимости в направляющих позволяют использовать оборудование как в производственных цехах, так и непосредственно на строительных и монтажных площадках при обработке длинномерных заготовок.
Назначение и область применения
Фаскосниматель предназначен для механической обработки кромок конструкционной стали перед последующими технологическими операциями. Оборудование применяется при изготовлении металлоконструкций, производстве строительных элементов, изготовлении судовых конструкций, сварочных работах и обработке профильного проката.
Модель подходит для обработки:
- стальных листов;
- двутавровых балок с широкими и узкими полками;
- швеллеров;
- других металлических профилей с прямолинейными кромками.
Функциональные возможности
ABM-R5 объединяет несколько операций обработки в одном оборудовании, что позволяет отказаться от использования отдельных машин для подготовки кромок.
- радиусное скругление кромок R2, R3, R4 и R5;
- обработка верхней кромки;
- обработка нижней кромки при установке дополнительной фрезерной головки;
- снятие прямой фаски шириной до 6 мм;
- автоматическое перемещение по заготовке за счет магнитного привода;
- работа без рельсовых направляющих.
Принцип работы
Обработка выполняется методом холодного фрезерования. Режущая фреза постепенно снимает слой металла, формируя необходимый профиль кромки. В отличие от обработки угловыми шлифовальными машинами, холодное фрезерование исключающей деформацию материала, высокую повторяемость размеров и практически не требует последующей доработки поверхности.
Во время работы магнитная система автоматически удерживает машину на металлической поверхности и перемещает ее вдоль кромки с постоянной скоростью до 2 м/мин. Благодаря этому оператору не требуется вручную поддерживать равномерную подачу, что положительно влияет на качество обработки.
Обработка радиусных кромок
Машина позволяет формировать радиусы R2, R3, R4 и R5. Обозначение R указывает на радиус скругления кромки в миллиметрах. Например, радиус R3 означает плавное скругление кромки радиусом 3 мм.
Радиусы R2, R3 и R4 обычно формируются за один проход. Для получения радиуса R5 в зависимости от материала может потребоваться два прохода.
Радиусное скругление используется:
- для подготовки поверхности перед окраской и нанесением защитных покрытий;
- для удаления острых кромок;
- для повышения безопасности эксплуатации металлических конструкций;
- для снижения риска преждевременного разрушения лакокрасочных покрытий на острых углах.
Минимальная ширина обрабатываемой детали составляет 150 мм, минимальная толщина металла - 8 мм.
Снятие фаски
Помимо радиусной обработки оборудование выполняет снятие прямой фаски шириной до 6 мм. Фаска представляет собой срез кромки под определенным углом, который необходим для качественного формирования сварного соединения и удаления острых граней.
Стандартная комплектация обеспечивает обработку под углом 45 градусов. При использовании дополнительной фрезерной головки возможно выполнение фаски под углом 30 градусов. При необходимости эти фрезерные головки и пластины к ним можно приобрести отдельно.
Головки фрезерные
Пластины твердосплавные
Обработка нижней кромки
После установки дополнительной фрезерной головки машина способна выполнять как радиусное скругление, так и снятие фаски на нижней стороне детали. Такое решение исключает необходимость повторной установки или переворачивания тяжелых заготовок, что особенно важно при работе с крупногабаритными металлоконструкциями.
При обработке нижней кромки максимальная толщина металла составляет 30 мм.
Для обработки нижней кромки также предусмотрена возможность установки специальной фрезерной головки GLW-0762-0075-00-0 (можно приобрести отдельно и пластины к ним), позволяющей выполнять фаску под углом 45 градусов без переворачивания детали.
Головки фрезерные
Пластины твердосплавные
Автоматическая система подачи
1.jpg)
Перемещение оборудования осуществляется четырьмя приводными колесами с постоянными магнитами. Магнитное усилие надежно удерживает машину на поверхности стали, обеспечивая устойчивое движение даже при обработке длинных листов и профильного проката.
Работа без направляющих значительно сокращает время подготовки оборудования и позволяет быстро переходить к обработке следующей детали.
Интеллектуальная система контроля нагрузки
Модель оснащена электронной системой контроля перегрузки, которая непрерывно анализирует сопротивление резанию. При увеличении нагрузки, например из-за затупления режущих пластин или обработки более прочной стали, система автоматически уменьшает скорость подачи.
Такое решение позволяет:
- уменьшить нагрузку на электродвигатель;
- предотвратить повреждение режущих пластин;
- поддерживать стабильное качество обработки;
- увеличить срок службы инструмента.
Точность обработки
Регулировка положения фрезерной головки осуществляется с точностью 0,1 мм, что позволяет получать одинаковые размеры фасок и радиусов при серийной обработке изделий.
После завершения обработки оборудование автоматически прекращает подачу и отводит инструмент от детали. Такая функция снижает вероятность повреждения режущего инструмента и повышает безопасность эксплуатации.
Технология холодного фрезерования
Во время обработки металл не подвергается локальному перегреву, поэтому отсутствует зона термического влияния. Это исключает изменение структуры металла, возникновение внутренних напряжений и деформаций, которые могут появляться при термических способах обработки.
Дополнительным преимуществом является получение чистой поверхности, практически не требующей последующей зачистки.
Удаление стружки
Встроенная система продувки удаляет металлическую стружку из зоны резания. Благодаря этому уменьшается вероятность повторного попадания стружки под направляющие колеса, улучшается качество поверхности и снижается износ элементов механизма перемещения.
Технические характеристики
- Напряжение питания - 230 В, 50-60 Гц.
- Мощность двигателя - 1080 Вт.
- Частота вращения шпинделя без нагрузки - 5900 об/мин.
- Частота вращения шпинделя под нагрузкой - 3950 об/мин.
- Скорость автоматической подачи - до 2 м/мин.

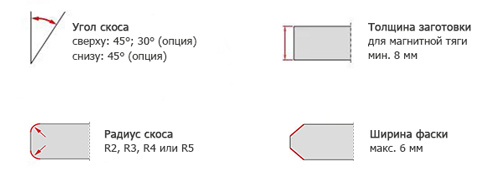

- Максимальная ширина фаски - 6 мм.
- Угол фаски верхней кромки - 45 градусов (30 градусов при использовании дополнительной фрезерной головки).
- Угол фаски нижней кромки - 45 градусов (при использовании дополнительной фрезерной головки).
- Минимальная толщина заготовки - 8 мм.
- Максимальная толщина заготовки при обработке нижней кромки - 30 мм.
- Минимальная ширина заготовки - 150 мм.
- Поддерживаемые радиусы скругления - R2, R3, R4 и R5.
- Габариты - 408х235х355 мм.
- Вес - 14 кг.
Комплектация
- фаскоснимательная машина ABM-R5;
- фрезерная головка для снятия фаски 45 градусов и формирования радиусов (без режущих пластин);
- инструмент для удаления стружки;
- специальный плоский ключ;
- комбинированный ключ 22 мм;
- смазка Molykote 1000 (5 г);
- отвертка Torx T15;
- пластиковый транспортировочный кейс;
- руководство по эксплуатации.
Характеристики
Характеристики двигателя и устройства
| Мощность | 1080 Вт |
| Напряжение электрического двигателя | 230 В |
| Тип привода | Электропривод |
Характеристики агрегата для снятия фасок
| Используемый инструмент | Фреза |
| Минимальная ширина листа | 150 мм |
| Обороты шпинделя | 3950 об/мин; 5900 об/мин |
| Обрабатываемая поверхность | Наружная |
| Обрабатываемый материал | Углеродистая сталь |
| Скорость подачи | 2 м/мин |
| Тип подачи | Автоматическая |
| Частота | 50 Гц |
| Толщина листа | 8 мм; 30 мм |
| Угол фаски | 45° |
| Ширина фаски (max) | 6 мм |
| Закругление кромки | R2; R3; R4; R5 |
Общие характеристики
| Гарантия | 24 мес |
| Тип | Фаскосниматель |
| Габариты (ДхШхВ) | 408x235x355 мм |
| Комплектация | Фаскосниматель (включая фрезерную головку 45 градусов для снятия фасок и выполнения радиусов без режущих пластин); Инструмент для удаления стружки; Специальный плоский гаечный ключ; Комбинированный гаечный ключ 22 мм; Смазка Molykote 1000 (5 г); Отвертка Torx T15; Пластиковый кейс |
| Страна происхождения бренда | Польша |
| Вес | 14 кг |
