Подъемник подкатной гидравлический LAUNCH TLT615D

Подъемник подкатной гидравлический LAUNCH TLT615D

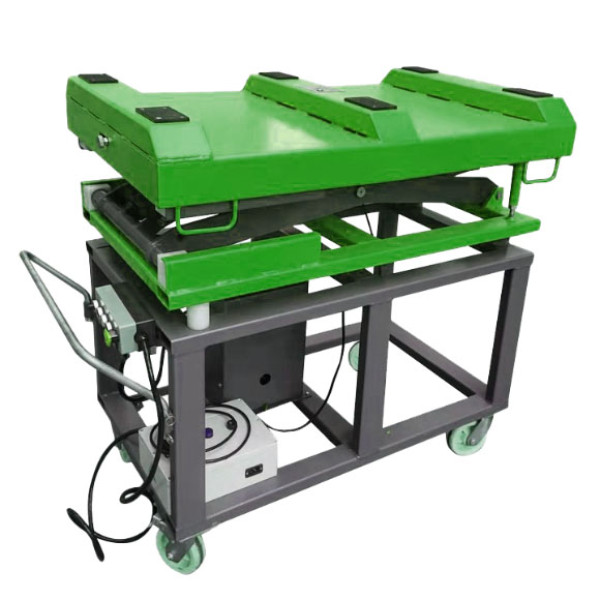

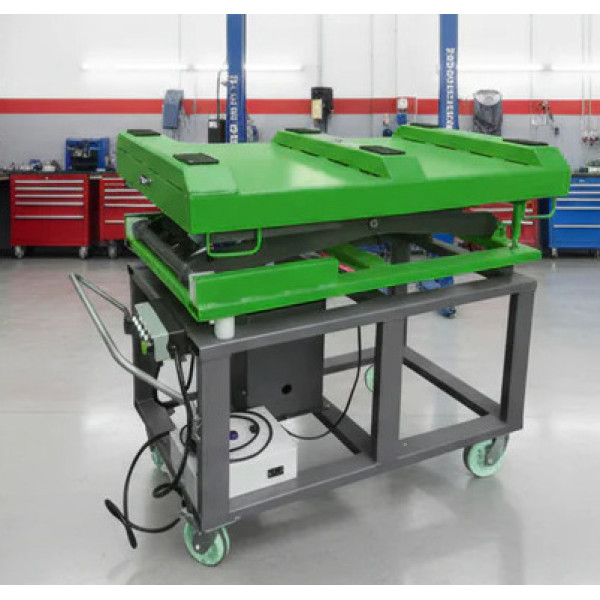

LAUNCH TLT615D - передвижная электрогидравлическая подъемная платформа, предназначенная для демонтажа, установки и позиционирования тяговых аккумуляторных батарей электромобилей, а также других крупногабаритных узлов массой до 1500 кг. Конструкция сочетает ножничный подъемный механизм, гидравлический привод, автономную систему управления и платформу увеличенной площади для работы с аккумуляторными модулями различных типоразмеров.

Назначение

Платформа используется при обслуживании электромобилей, когда необходимо выполнить контролируемое опускание или подъем тяговой батареи с последующим перемещением в рабочую зону. Оборудование позволяет удерживать аккумуляторный блок в горизонтальном положении во время демонтажа креплений, отключения коммуникаций и монтажных работ.

Модель применяется в сервисных центрах, ремонтных мастерских и специализированных станциях технического обслуживания электротранспорта.

Конструкция и основные узлы

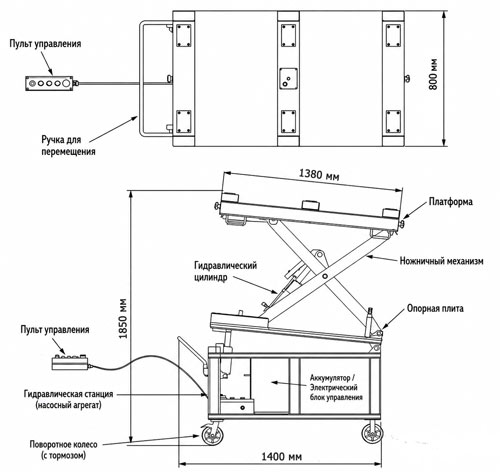

Основу конструкции составляет стальная опорная рама, на которой размещены подъемный механизм, гидравлическая станция, блок питания и колесная база.

Верхняя грузовая платформа размером 1380х800 мм предназначена для размещения аккумуляторного блока или другого агрегата. На поверхности платформы установлены регулируемые опорные элементы, позволяющие адаптировать точки контакта под геометрию конкретного узла.

Подъем осуществляется с помощью ножничного механизма, который обеспечивает вертикальное перемещение платформы при компактных габаритах оборудования. Передача усилия выполняется через гидравлический цилиндр, интегрированный в систему рычагов.

В нижней части конструкции расположены:

• гидравлическая станция с насосным агрегатом;
• электрический блок управления;
• аккумуляторная система питания рабочей напряжения;
• механизм блокировки платформы;
• колесная база для перемещения.

Для транспортировки предусмотрена ручка управления и комбинация поворотных и фиксированных колес. Поворотное колесо оснащено тормозным механизмом для фиксации платформы во время выполнения работ.

Взаимодействие системы

Подъем платформы выполняется электрогидравлической системой. Электродвигатель приводит в действие насосный агрегат, который создает давление в гидравлическом контуре. Рабочая жидкость перемещает шток гидроцилиндра, а тот через ножничный механизм поднимает платформу вместе с грузом.

При опускании система управляемо снижает высоту платформы с сохранением стабильности конструкции.

Для удержания груза на рабочей высоте предусмотрен механический замок безопасности. Он исключает опускание платформы в случае потери давления в гидросистеме или отключения питания.

Компоновка агрегатов в нижней части рамы позволяет снизить центр массы конструкции и уменьшить нагрузку на ножничный механизм при перемещении груза.

Порядок использования

Перед началом работы платформу устанавливают под автомобилем или рядом с узлом, который необходимо демонтировать или смонтировать.

После позиционирования оборудования колеса фиксируются тормозом. Груз размещается на платформе с учетом центра тяжести и точек опоры.

Управление подъемом и опусканием осуществляется с помощью выносного пульта управления. После достижения необходимой высоты может быть активирован механический замок фиксации.

После завершения сервисных операций платформа опускается до транспортного положения, после чего оборудование может быть перемещено к месту хранения или следующей рабочей зоне.

Система управления и безопасности

• электрическое управление подъемом и опусканием;
• выносной пульт управления;
• гидравлический привод подъема;
• механический замок удержания груза;
• поворотное колесо с тормозом;
• стойкая опорная рама для работы с нагрузкой до 1500 кг.

Рабочие параметры

• грузоподъемность - 1500 кг;
• напряжение питания - 230 В;
• рабочее напряжение системы - 24 В;
• мощность электродвигателя - 2200 Вт (2,2 кВт);
• высота подхвата - 1200 мм;
• максимальная высота подъема - 1850 мм;
• размер платформы - 1380х800 мм;
• время подъема - менее 30 с;
• время опускания - менее 40 с.

Габариты и масса

• габаритные размеры - 1400х800х1200 мм;
• масса оборудования - 365 кг.
