Подъемник подкатной гидравлический LAUNCH TLT610

Подкатной гидравлический подъемник LAUNCH TLT610 (1 т, 600-1900 мм, DC 12 В)

Подкатной гидравлический подъемник LAUNCH TLT610 предназначен для подъема, удержания, точного позиционирования и опускания узлов массой до 1000 кг. Основное назначение оборудования - демонтаж и установка и замена аккумуляторных блоков EV и узлов электромобилей, требующих контролируемого вертикального перемещения.

Конструкция позволяет подводить подъемник под электромобиль, плавно поднимать груз до необходимой высоты, выполнять монтажные или сервисные работы и без рывков опускать узел после завершения операции.

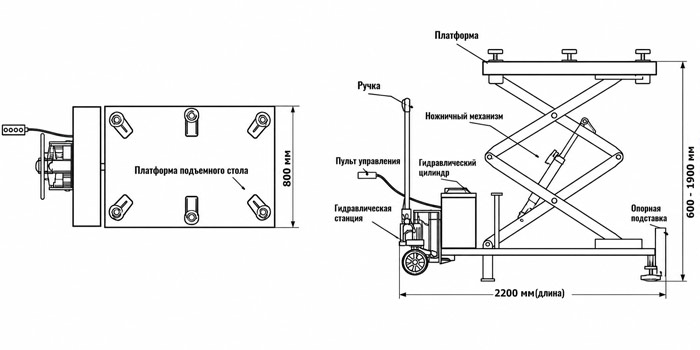

Конструкция и основные узлы

Основу конструкции составляет жесткая сварная рама, на которой размещена гидравлическая система, подъемный механизм, платформа для установки груза, система управления и ходовая часть.

Подъемная платформа служит опорной поверхностью для аккумуляторного блока или других узлов. Конструкция обеспечивает равномерное распределение нагрузки на подъемный механизм во время работы.

Двойные гидроцилиндры выполняют синхронное поднимание и опускание платформы. Использование двух цилиндров позволяет равномерно передавать нагрузку на конструкцию и поддерживать стабильное положение платформы на протяжении всего хода.

Гидравлический насос создает рабочее давление в системе, необходимое для перемещения штоков гидроцилиндров. Работа насоса обеспечивается от электрического привода с питанием DC 12 В.

Электрическая система управления оснащена выносным пультом (Hand Pendant Box), с помощью которого оператор управляет подъемом и опусканием, находясь рядом с оборудованием и контролируя положение груза.

Ходовая часть состоит из роликовых колес и транспортной ручки. Такая конструкция позволяет перемещать подъемник в любом направлении между рабочими постами без применения дополнительных транспортных средств.

Взаимодействие системы

После установки платформы под груз оператор с помощью пульта активирует гидравлический насос. Насос создает давление в гидросистеме, которое одновременно подается к обоим гидроцилиндрам. Под действием рабочей жидкости штоки цилиндров выдвигаются и поднимают платформу вместе с установленным узлом.

После достижения необходимой высоты выполняются монтажные или демонтажные работы. Для завершения операции оператор управляет опусканием платформы через пульт, обеспечивая контролируемое перемещение груза до нижнего положения.

Питание от аккумулятора 12 В позволяет использовать подъемник без подключения к стационарной электросети, что упрощает работу в различных зонах сервисной мастерской.

Порядок использования

1. Переместить подъемник к месту выполнения работ.
2. Установить платформу под аккумуляторный блок или другой узел.
3. Расположить груз по центру платформы.
4. С помощью пульта поднять платформу до необходимой высоты.
5. Выполнить демонтаж или монтаж агрегата.
6. После завершения работ плавно опустить платформу.
7. Откатить подъемник вместе с установленным узлом или освободить рабочую зону.

Рабочие параметры

• Грузоподъемность - 1000 кг;
• Минимальная высота платформы - 600 мм;
• Максимальная высота подъема - 1900 мм;
• Питание от аккумулятора - минимизация рисков безопасности;
• Рабочее напряжение - 12 В;
• Напряжение питания - 230 В;
• Управление - дистанционный пульт (Hand Pendant Box);
• Подъемный механизм - двойные гидроцилиндры;
• Мобильность - роликовые колеса и транспортная ручка;
• Соответствие стандартам - CE JT155-2004, BS EN 1570-1:2011+A1:2014.

Комплектация

• Подкатной гидравлический подъемник LAUNCH TLT610;
• Пульт дистанционного управления;
• Транспортная ручка;
• Руководство по эксплуатации.

Габариты и масса

• Минимальная высота - 600 мм;
• Максимальная высота - 1900 мм;
• Максимальная нагрузка - 1000 кг.
