Краскораспылитель безвоздушный GTM ASG-1500/710

Краскораспылитель безвоздушный GTM ASG-1500/710

Безвоздушный краскораспылитель GTM ASG-1500/710 представляет собой окрасочную станцию с электрическим приводом, предназначенную для нанесения лакокрасочных материалов методом безвоздушного распыления. Аппарат применяется при выполнении малярных работ внутри и снаружи помещений, подходит для окрашивания стен, потолков, ограждений, деревянных, металлических и других поверхностей. Допускается использование латексных, акриловых, эпоксидных, антикоррозионных и огнезащитных составов в соответствии с рекомендациями производителя материала.

Назначение

Окрасочная станция предназначена для распыления лакокрасочного материала без применения внешнего источника сжатого воздуха. Согласно инструкции производителя, оборудование может использоваться как в бытовых условиях, так и при выполнении работ в строительной сфере, техническом обслуживании и на производственных объектах. Технология безвоздушного распыления уменьшает образование окрасочного тумана по сравнению с пневматическим способом нанесения.

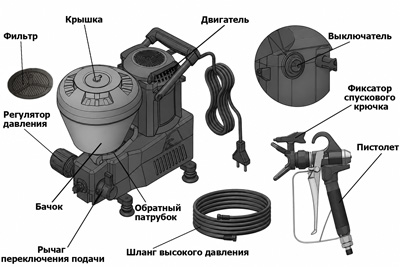

Конструкция

• Электродвигатель щеточного типа мощностью 710 Вт, работающим от сети 230 В. Размещен в пластиковом корпусе и приводит в действие насосный механизм.
• Основным рабочим узлом является плунжерная пара, создающая давление для подачи материала. В конструкции используется закаленный плунжерный шток из нержавеющей стали.
• Пластиковый бачок оборудован крышкой, воздушным клапаном и входным фильтром, который очищает материал перед поступлением в насос.
• Регулятор давления позволяет изменять давление подачи материала, а рычаг переключения подачи используется для выбора режима окрашивания или очистки системы.
• В конструкции предусмотрен обратный патрубок, через который выполняется заполнение системы материалом, удаление воздуха и сброс давления.
• Материал подается к распылительному пистолету через шланг высокого давления. На пистолет устанавливаются держатель сопла и сменное сопло, а фиксатор спускового крючка предотвращает случайное распыление при обслуживании и транспортировке.

Производительность и рабочие параметры

Производительность распыления составляет до 1,5 л/мин. Такой показатель позволяет выполнять окрашивание средних и крупных поверхностей без частого прерывания рабочего процесса.

Максимальное рабочее давление достигает 207 бар. Давление такого уровня обеспечивает подачу лакокрасочного материала через сопло и формирование равномерного факела распыления.

Аппарат комплектуется соплом диаметром 0,33 мм (тип 313), предназначенным для работы с материалами, совместимыми с безвоздушной технологией нанесения.

Принцип работы

После заполнения бачка лакокрасочным материалом и подключения аппарата к сети электродвигатель приводит в действие плунжерную пару, которая создает рабочее давление в системе. Перед началом окрашивания аппарат переводится в режим очистки для удаления воздуха из насоса и шланга через обратный патрубок. После появления непрерывного потока материала рычаг переключается в режим окрашивания, а сопло переводится в рабочее положение. Материал поступает к пистолету по шлангу высокого давления и распыляется через установленное сопло.

После завершения окрашивания давление в системе должно быть сброшено переводом аппарата в режим очистки с последующим нажатием на спусковой крючок пистолета.

Подготовка к работе

Перед первым использованием необходимо проверить комплектность изделия и отсутствие механических повреждений. Шланг высокого давления подключается к окрасочной станции и пистолету с проверкой герметичности соединений. Перед установкой сопла следует заблокировать спусковой крючок пистолета. После длительного хранения рекомендуется проверить входной фильтр и удалить возможные загрязнения.

Перед началом окрашивания необходимо заполнить бачок подготовленным материалом, открыть воздушный клапан, выполнить заполнение системы и дождаться удаления воздуха через обратный патрубок. После этого заполняются шланг и пистолет до появления равномерного потока материала.

Эксплуатация

Во время работы производитель рекомендует удерживать пистолет перпендикулярно окрашиваемой поверхности и перемещать его равномерно, начиная движение до нажатия на спусковой крючок и отпуская его после окончания прохода. Каждый следующий проход выполняется с частичным перекрытием предыдущего слоя. Перед окрашиванием рекомендуется проверить форму факела распыления на листе картона.

При повторном заполнении бачка необходимо перевести аппарат в режим очистки, заблокировать спусковой крючок, очистить фильтр при необходимости и после заполнения бачка вновь выполнить процедуру подготовки системы.

Очистка и обслуживание

Перед обслуживанием аппарат необходимо отключить от сети питания и полностью сбросить давление. После каждого использования требуется очистить бачок, фильтр, сопло, держатель сопла, пистолет и внутренние каналы подачи материала.

После распыления материалов на водной основе систему промывают водой. После использования материалов на масляной основе или легковоспламеняющихся составов применяется совместимая промывочная жидкость. При переходе с одного типа материала на другой система должна быть полностью очищена от остатков предыдущего состава.

При появлении постороннего шума, повреждений корпуса или утечек эксплуатацию следует прекратить до устранения неисправности.

Условия эксплуатации

• Рабочая температура окружающей среды - от 0 до +40 градусов Цельсия.
• Относительная влажность воздуха - не более 80 процентов.
• Во время работы нельзя перекрывать вентиляционные отверстия корпуса.
• Следует исключить удары, падения и попадание внутрь корпуса посторонних предметов и жидкостей.
• После транспортировки при отрицательной температуре аппарат перед включением необходимо выдержать при комнатной температуре до полного удаления конденсата.

Технические характеристики

• Технология распыления - безвоздушная.
• Питание - сеть 230 В.
• Тип двигателя - щеточный.
• Потребляемая мощность - 710 Вт.
• Максимальное рабочее давление - 207 бар.
• Производительность - 1,5 л/мин.
• Диаметр сопла - 0,33 мм.
• Длина шланга высокого давления - 5 м.
• Габариты - 325х187х280 мм.
• Масса - 6,7 кг.

Комплектация

• Безвоздушный краскораспылитель GTM ASG-1500/710.
• Пистолет.
• Сопло 313.
• Шланг высокого давления 5 м.
• Удлинитель 30 см.
• Инструкция по эксплуатации.
• Упаковка.
