Установка алмазного бурения Husqvarna DM 700 + DS900

Установка алмазного бурения Husqvarna DM 700 + DS 900 + PP 8

Комплект Husqvarna включает бурильный двигатель DM 700, буровую стойку DS 900 и высокочастотную силовую станцию PP 8. Система предназначена для алмазного бурения отверстий большого диаметра в железобетоне, армированном бетоне, камне и других строительных материалах.

Комплект применяется при прокладке инженерных коммуникаций, устройстве вентиляционных каналов, монтаже трубопроводов, создании технологических проходов и выполнении глубокого бурения в строительных конструкциях.

Бурильный двигатель Husqvarna DM 700

Husqvarna DM 700 - электрический высокочастотный двигатель для алмазного бурения с рабочим диапазоном коронок от 80 до 600 мм. При использовании проставочных пластин допускается работа с коронками до 750 мм.

Двигатель использует технологию PRIME. Система работает только при подключении к высокочастотному силовому блоку Husqvarna. Без ВЧ-станции эксплуатация двигателя невозможна.

В данный комплект входит высокочастотная станция Husqvarna PP 8, обеспечивающая питание двигателя, регулировку рабочих параметров и управление системой PRIME.

При необходимости подключения оборудования с более высокой производительностью или для работы в интенсивном режиме с крупными диаметрами бурения двигатель DM 700 совместим со следующими силовыми станциями:

• Husqvarna PP 492
• Husqvarna PP 65
• Husqvarna PP 70
• Husqvarna PP 220

🛒 Можно приобрести отдельно

Высокочастотный блок питания Husqvarna PP 65 (9665637-01)

165 464 грн.

Купить

Силовая ВЧ-станция Husqvarna PP492 (водяное охлаждение) (9704559-01)

690 000 грн.

Купить

Силовая ВЧ-станция Husqvarna PP70 (воздушное охлаждение) (9678283-05)

189 000 грн.

Купить

Преобразователь частоты Husqvarna PP 220 (9665638-01)

279 000 грн.

Купить

Подбор силовой станции выполняется с учетом требуемой мощности, условий эксплуатации и диаметра используемой алмазной коронки.

Мощность и система регулировки оборотов

DM 700 передает на шпиндель мощность до 6 кВт. При подключении к однофазной сети мощность составляет 3 кВт.

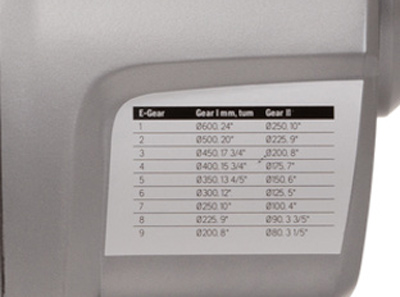

Двигатель оснащен двухступенчатым редуктором и электронной системой управления скоростью с девятью режимами регулировки.

• Количество механических передач: 2;
• Количество электронных режимов: 9;
• Общее количество диапазонов скорости: 18.

Изменение оборотов используется для подбора режима работы под диаметр коронки и плотность материала. При бурении отверстий большого диаметра используются пониженные обороты для увеличения крутящего момента.

Диапазон скоростей шпинделя

• Холостой ход, 1 передача: 125-310 об/мин;
• Холостой ход, 2 передача: 270-672 об/мин;
• Под нагрузкой, 1 передача: 113-279 об/мин;
• Под нагрузкой, 2 передача: 243-608 об/мин.

Снижение оборотов под нагрузкой используется для прохождения арматуры и плотных бетонных заполнителей.

Работа с коронками диаметром до 750 мм

Стандартный рабочий диапазон двигателя составляет до 600 мм. Использование алмазных коронок диаметром до 750 мм допускается только при установке специальных проставочных пластин.

Проставочные элементы увеличивают расстояние между двигателем, стойкой и коронкой, обеспечивая необходимый монтажный зазор для инструмента большого диаметра.

Без использования проставочных пластин работа с коронками 750 мм невозможна из-за ограничений по геометрии установки.

Система Torque Boost и электронный контроль нагрузки

Функция Torque Boost автоматически снижает скорость вращения для увеличения крутящего момента при контакте коронки с арматурой или плотными включениями бетона.

Электронная система Elgard контролирует нагрузку двигателя и предупреждает оператора о приближении к перегрузке с помощью импульсного сигнала.

Система водяного охлаждения

DM 700 оснащен водяным охлаждением. Подача воды используется для отвода тепла от двигателя и охлаждения алмазной коронки во время работы.

• Подключение воды: G 1/4";
• Минимальный расход воды: 0,5 л/мин;
• Максимальное давление воды: 8 бар.

Подача воды также используется для удаления шлама из зоны резания и уменьшения количества строительной пыли.

Технические характеристики двигателя DM 700

• Тип двигателя: электрический высокочастотный;
• Технология: PRIME;
• Напряжение: 380/230 В;
• Мощность на шпинделе: 6 кВт;
• Диаметр бурения: 80-600 мм;
• Размеры: 452 х 164 х 215 мм;
• Вес: 14 кг;
• Уровень звукового давления: 98 дБ(A);
• Уровень звуковой мощности: 113 дБ(A).

Буровая стойка Husqvarna DS 900

Husqvarna DS 900 - буровая стойка для работы с крупногабаритными алмазными коронками и глубокими отверстиями.

Жесткая колонна уменьшает отклонение коронки при бурении отверстий большого диаметра.

Параметры стойки DS 900

• Максимальный диаметр бурения: 900 мм;
• Максимальная длина хода: 950 мм;
• Регулировка угла: 0-60 градусов;
• Тип колонны: наклоняемая;
• Размеры: 448 х 300 х 1300 мм;
• Вес: 24 кг.

Регулировка угла наклона применяется при бурении отверстий для вентиляции, трубопроводов и инженерных коммуникаций, расположенных под углом к поверхности.

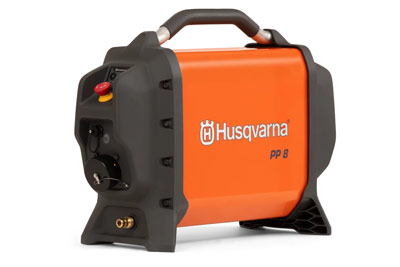

Высокочастотная силовая станция Husqvarna PP 8

Husqvarna PP 8 - высокочастотная силовая станция для оборудования серии PRIME.

Станция выполняет функции питания двигателя, управления рабочими режимами и контроля параметров системы.

PP 8 поддерживает подключение к однофазной и трехфазной сети, что позволяет использовать оборудование на объектах с различными вариантами электропитания.

Технические характеристики PP 8

• Выходная мощность: 6,5 кВт;
• Напряжение: 120-240 / 200-480 В;
• Частота: 50/60 Гц;
• Номинальный ток: 15 А;
• Тип охлаждения: водяное;
• Тип управления: дистанционное;
• Минимальный расход воды: 3,5 л/мин;
• Максимальное давление воды: 7 бар;
• Размеры: 570 х 183 х 410 мм;
• Вес: 18 кг.

Водяное охлаждение используется для поддержания рабочей температуры силовых компонентов при длительной нагрузке.

Система X-Halt

Система выполняет экстренную остановку вращения инструмента за доли секунды при аварийном отключении оборудования.

Материалы, для которых предназначен комплект

• железобетон;
• армированный бетон;
• бетон высокой плотности;
• камень.

Комплектация

• бурильный двигатель Husqvarna DM 700;
• буровая стойка Husqvarna DS 900;
• высокочастотная силовая станция Husqvarna PP 8.

🛒 Можно приобрести отдельно

Мотор бурильный Husqvarna ВЧ DM700 (9704494-01)

159 000 грн.

Купить

Стойка бурильная Husqvarna DS 900 (9673016-02)

189 000 грн.

Купить

Силовая ВЧ-станция Husqvarna PP 8

279 000 грн.

Купить

Алмазные коронки, проставочные пластины для коронок 750 мм, бачки для подачи воды, крепежные элементы и дополнительная оснастка ПРИОБРЕТАЮТСЯ ОТДЕЛЬНО.
