Швонарезчик Husqvarna FS 513

Швонарезчик Husqvarna FS 513

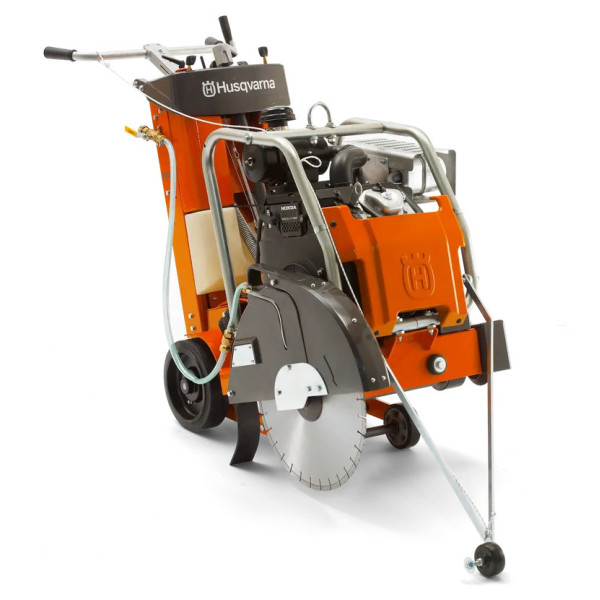

Швонарезчик Husqvarna FS 513 представляет собой машину с бензиновым двигателем, предназначенную для резки асфальтовых и бетонных покрытий алмазными дисками диаметром до 508 мм. Конструкция обеспечивает выполнение резов глубиной до 179 мм.

Конструкция

Основным приводным узлом является бензиновый двигатель Honda GX390 мощностью 8,7 кВт, выполненный по четырехтактной одноцилиндровой схеме с воздушным охлаждением. Рабочий объем двигателя составляет 389 см3.

• Режущий диск устанавливается на шпиндель с использованием фланцев диаметром 114 мм. Максимальный диаметр применяемого диска составляет 508 мм.

Передача вращения на режущий диск осуществляется ременным приводом с системой автоматического поддержания натяжения ремня, исключающей необходимость его регулярной подтяжки.

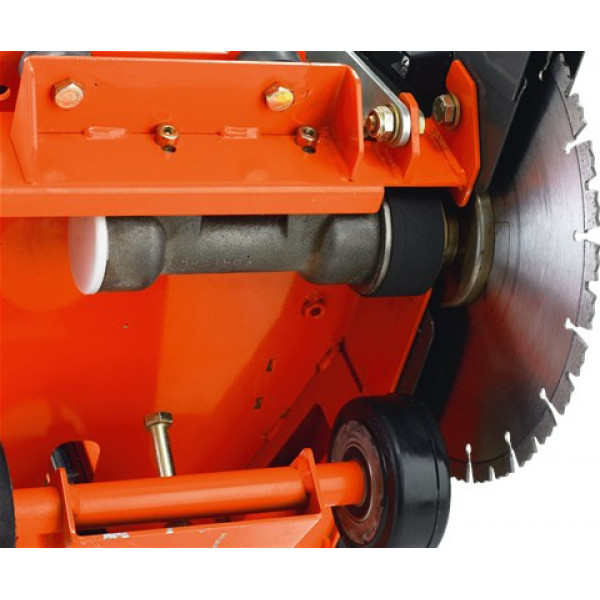

• Вал режущего диска оснащен системой герметизации IntelliSeal, которая предотвращает попадание загрязнений к подшипниковому узлу и предусматривает межсервисный интервал не менее 250 часов без ежедневной смазки подшипников.
• Система регулировки глубины реза выполнена в виде винтового механизма с пружинной компенсацией усилия и механической фиксацией выбранного положения. Индикатор глубины регулируется в зависимости от диаметра установленного режущего диска.
• Система подачи воды включает встроенный водяной бак, шланг подачи воды, запорный кран и штуцер для подключения внешнего источника воды.

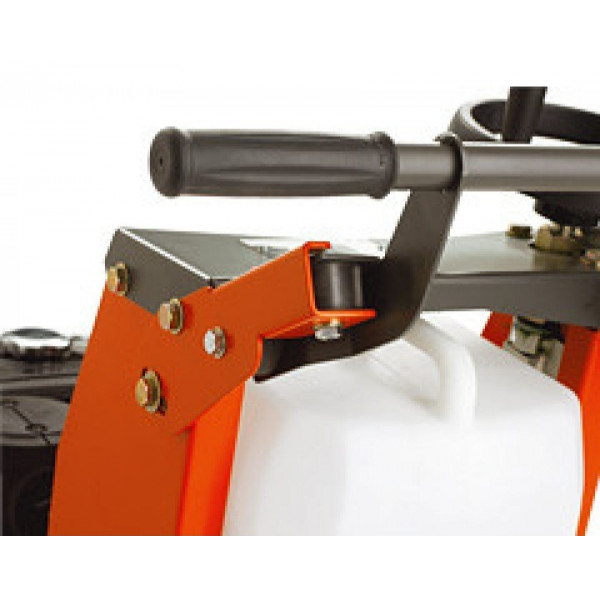

Конструкция оснащена регулируемыми по положению складными рукоятками, защитным кожухом режущего диска с болтовым креплением, стояночным тормозом, указателем линии реза, проушиной для подъема и отсеком для хранения инструмента.

Принцип работы

После запуска двигателя вращение через ременную передачу передается на шпиндель режущего диска. Заглубление диска осуществляется винтовым механизмом с пружинной компенсацией, после чего машина перемещается вдоль линии реза при помощи самоходного гидростатического привода.

Гидростатическая трансмиссия с дифференциальным приводом выполнена в виде самостоятельного узла, не использующего приводные шестерни задних колес.

Система управления

Панель управления включает рычаг управления дроссельной заслонкой двигателя, рычаг включения трансмиссии, рычаг регулировки глубины реза, ограничитель глубины, индикатор глубины, рычаг управления скоростью движения, кнопку остановки машины и тахометр двигателя.

Технические характеристики

• Мощность двигателя - 8700 Вт (11,7 л.с.)
• Тип питания - бензин
• Рабочий объём двигателя - 389 см3
• Количество цилиндров - 1
• Объём топливного бака - 6,5 л
• Объём моторного масла - 1,04 л
• Максимальный диаметр режущего диска - 508 мм (20")
• Максимальная глубина реза - 179 мм
• Диаметр фланцев - 114 мм
• Тип регулировки глубины - винтовой механизм с пружинной компенсацией
• Количество передач - 1
• Тип трансмиссии - гидростатическая
• Частота вращения выходного вала - 2600 об/мин
• Скорость перемещения - 24,4 м/мин
• Масса без упаковки - 213 кг
• Масса в упаковке - 232 кг
• Габариты (ДхШхВ) - 1674,9х646х1106,3 мм

Эксплуатационные ограничения

Максимальный диаметр устанавливаемого режущего диска не должен превышать 508 мм. Для работы используется защитный кожух типа Slip-on с болтовым креплением.

Требования к использованию

Перед началом работы необходимо установить режущий диск соответствующего диаметра, проверить уровень топлива и моторного масла, заполнить водяной бак или подключить внешний источник воды, после чего установить требуемую глубину реза. Во время работы скорость перемещения и глубина реза регулируются органами управления машины.

Комплектация

• Швонарезчик Husqvarna FS 513
• Без водяной бак
• Защитный кожух режущего диска
• Комплект гаечных ключей

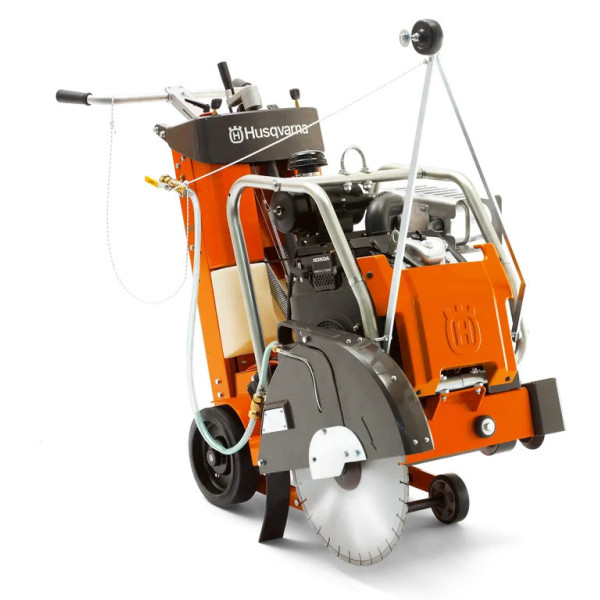

• Указатель линии реза
• Руководство по эксплуатации
