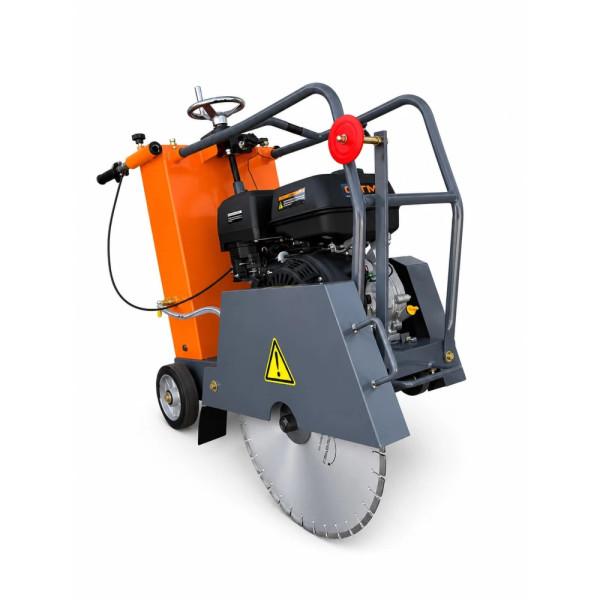

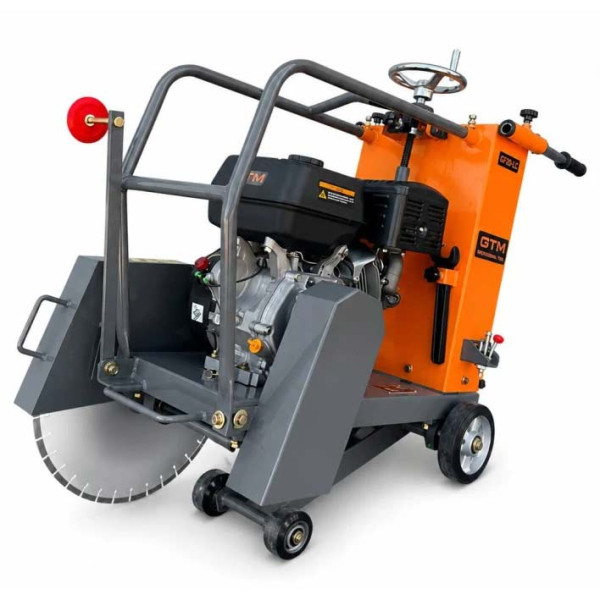

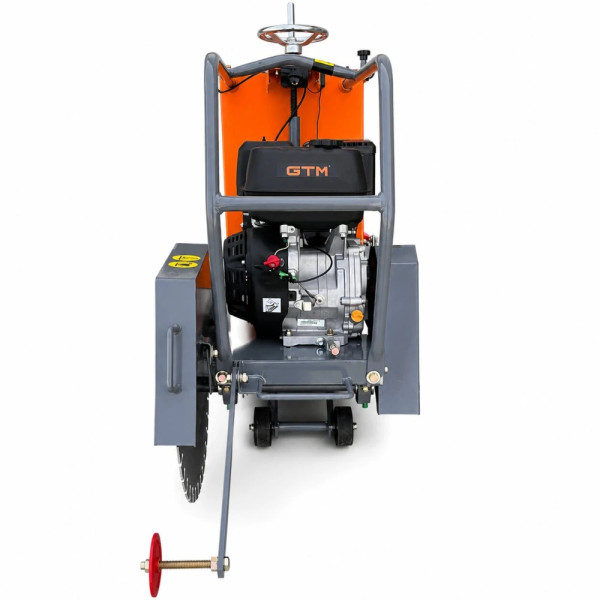

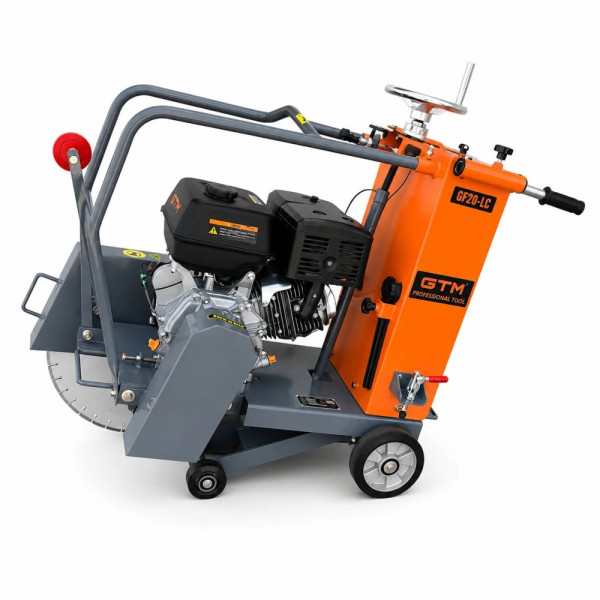

Швонарезчик GTM GF20-LC

Швонарезчик GTM GF20-LC

GTM GF20-LC представляет собой швонарезчик с бензиновым приводом, предназначенный для выполнения резов в бетонных, железобетонных и асфальтобетонных покрытиях. Резание осуществляется алмазным диском, установленным на приводном валу.

Конструкция

Силовой агрегат

Основным приводным узлом является двигатель Loncin G390F. Конструкция предусматривает бензиновый четырехтактный двигатель с воздушным охлаждением, двойным бумажным воздушным фильтром и датчиком контроля уровня масла.

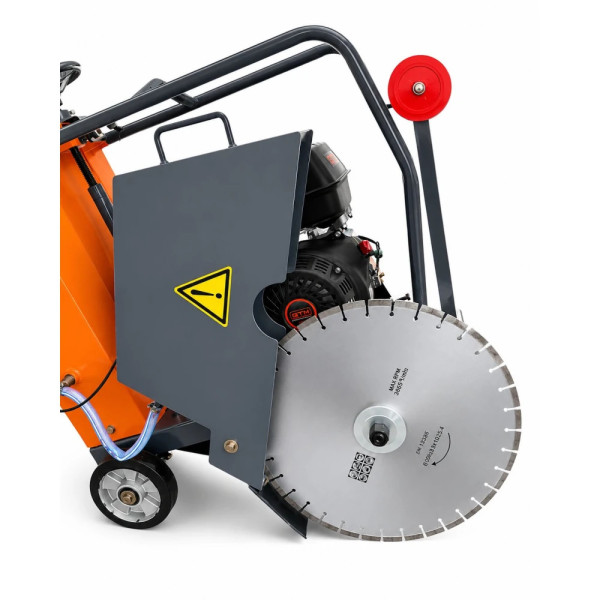

Режущий узел

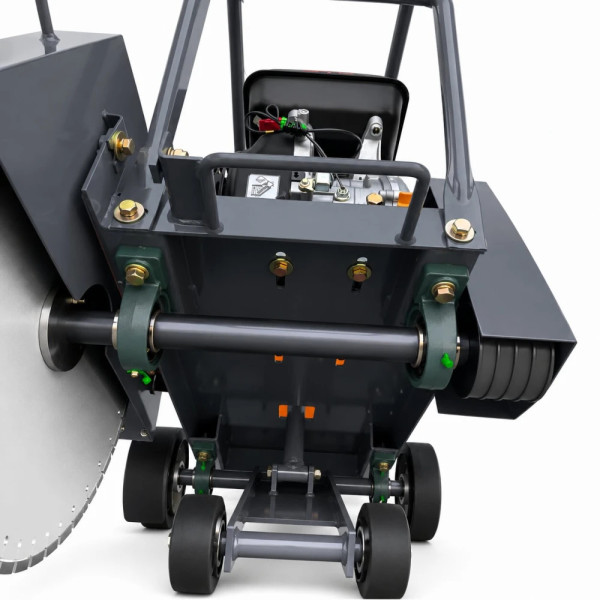

Основным элементом является режущий диск. Конструкция допускает использование дисков диаметром от 350 до 500 мм. Передача вращения осуществляется через приводной вал, установленный на подшипниках NSK. Для подключения режущего узла используется центробежная муфта.

Несущая конструкция

Рама служит основанием для размещения силового агрегата, режущего механизма и органов управления. В конструкции предусмотрен стояночный тормоз.

Система подачи воды

Для охлаждения зоны резания используется система подачи воды, включающая бак вместимостью 35 л и подачу воды к режущему инструменту.

Контроль эксплуатации

Для учета наработки установлен счетчик моточасов.

Принцип работы

После запуска силового агрегата крутящий момент через муфту передается на приводной вал. Вращающийся инструмент погружается в материал на требуемую глубину, после чего выполняется формирование реза по траектории движения машины. Во время резания в рабочую зону подается вода.

Технические характеристики

• Мощность двигателя - 9500 Вт
• Мощность - 13 л.с.
• Питание - бензин
• Модель двигателя - Loncin G390F
• Рабочий объем двигателя - 389 см3
• Объем топливного бака - 6,5 л
• Тип охлаждения двигателя - воздушное
• Диаметр диска - 350-500 мм
• Максимальная глубина реза - 190 мм
• Объем водяного бака - 35 л
• Габариты (ДхШхВ) - 950х570х1060 мм
• Масса - 126 кг

Эксплуатационные ограничения

• Допускается использование режущих дисков диаметром от 350 до 500 мм.
• Максимальная глубина резания составляет 190 мм.
• В качестве топлива используется бензин.

Требования к использованию

• Перед началом работы необходимо установить режущий диск допустимого диаметра.
• Для работы двигателя требуется бензиновое топливо.
• Для подачи воды необходимо заполнить водяной бак.
• Контроль технического обслуживания выполняется по показаниям счетчика моточасов.

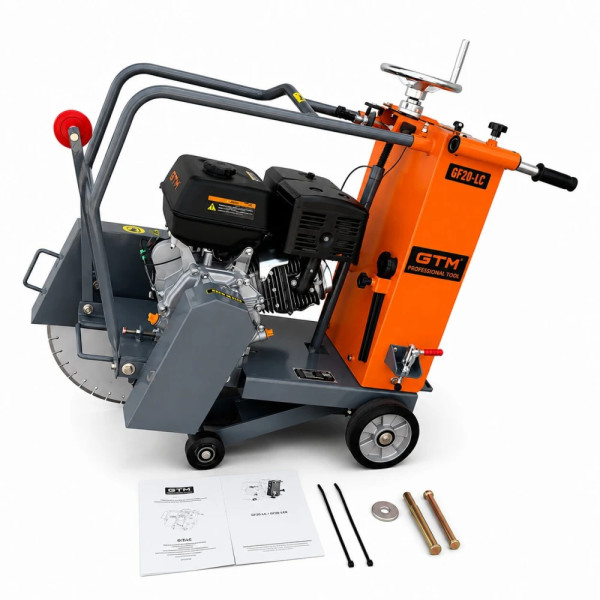

Комплектация

• Швонарезчик GTM GF20-LC.
• Режущий диск 500 мм.
• Бак для воды 35 л.
• Инструкция по эксплуатации.
• Гарантийный талон.
